Фитинги цанговые технополимер серия 55000, 56000

15 бар

сжатый воздух, вакуум

Цанговые фитинги серии 55000 предназначены для соединения пневмо и вакуумных магистралей из различных полимерных материалов.

Особенностью данной серии фитингов является универсальная резьба (совместима с четырьмя различными видами резьб), большой запас прочности, высокая надежность, устойчивость к высоким и низким температурам.

Рабочая среда
Сжатый воздух
Вакуум

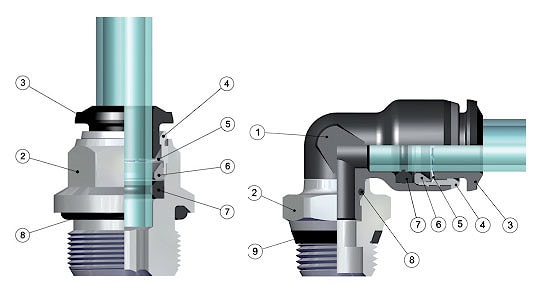

Части и материалы


1 Технополимерный корпус
2 Никилерованный латунный корпусBody
3 Демонтажное кольцо из ацетальной смолы
4 Никилерованная латунная фиксирующая втулка
5 Цанга из нержавеющей стали
6 Технополимерное опорное кольцо
7 Уплотнение из NBR
8 Уплотнительное кольцо из NBR
9 Уплотнение из NBR

Давление
Минимальное давление: -0.99 bar (-0.099 MPa)
Максимальное давление: 15 bar (1.5 MPa)

Температура
Минимальная температура: -20 °C
Максимальная температура: +80 °C

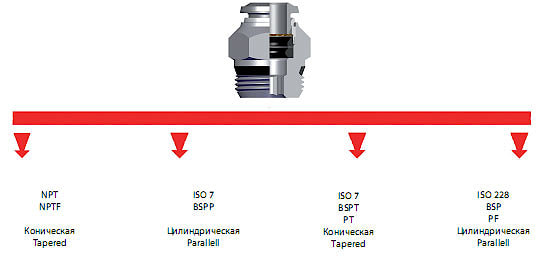

Резьба
Коническая резьба "short"
Коническая резьба ISO 7.1, BS 21, DIN 2999
Цилиндрическая резьба ISO 228 Classe A
Метрическая резьба ISO R/262

Все прямые фитинги "short" или с цилиндрической резьбой могут монтироваться с помощью гаечного ключа,
что позволяет использовать их в условиях ограниченного пространства

Соединяемые трубки
Пластиковые трубки:
PA6, PA11, PA12, Полиэтилен, *Полиуретан, PTFE, FEP.
*Для полиуретановых труб требуется минимальная твердость 98 shore.

Резьбы
Коническая резьба "short" была разработана что бы получить следующие преимущества:
• уменьшить общую длину
• меньший размер под гаечный ключ в сочетании с цилиндрической резьбой
• возможность соединения с разными внутренними резьбами как с конической так и цилиндрической

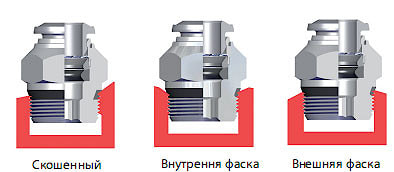

Обеспечивает хорошую герметичность с необработанными
поверхностями, без фасок и с фасками разных видов и разных размеров.
