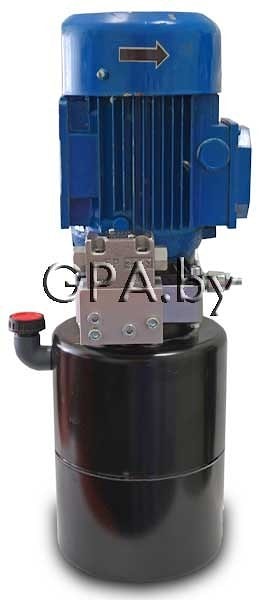

Минигидростанция подвижного пола MPP-221
15 л/мин, 100 бар

Минигидростанция подвижного пола MPP-221   Минигидростанция подвижного пола типа МРР204 применяется для привода гидроцилиндров подвижного пола складов топлива.

Недорогое и надежное решение гидропривода подвижного пола.

Преимущества:

Не требует настроек и сложных электрических подключений.
Нет датчиков и концевиков
Легкое управление - просто включите мотор и гидроцилиндр будет осуществлять возвратно-поступательное движение, выключите для остановки.

Для каждого гидроцилиндра требуется гидростанция.
Стоимость нескольких минигидростанций не превысит стоимости одной большой гидростанции, но при этом повышается надежность.

Гарантия 18 месяцев.

Принцип работы:

Минигидростанция представляет собой насосный агрегат с шестеренным насосом внешнего зацепления, конструктивно выполненный в виде многофункционального блока.
Насос через обратный клапан (2) подает рабочую жидкость к гидроблоку. Гидроблок состоит из монтажной плиты и самореверсивного гидрораспределителя . Максимальное давление в ситеме ограничивает предохранительный клапан (1) с настройкой 25 - 160 бар.

Переключение гидрораспределителя происходит за счет изменения давления в каналах А и В (когда цилиндр достигает конечных положений). Процесс реверсирования потока не зависит от давления в напорном канале.

Рекомендации по подключению.
Канал А подсоединяется к поршневой полости цииндра. В этом случае при запуске насоса распределитель займет положение, при котором цилиндр будет втягиваться. Для корректной работы клапана необходимо применять дифференциальный (одноштоковый) цилиндр с отношением площадей штоковой и поршневой полости,
лежащим в диапазоне от 1/1,25 до 1/2

Напряжение электро-двигателяМощность электродвигателя, кВтПодача, л/минДавление макс., МпаОбъем бака, лШирина, ммГлубина, ммВысота, мм
МРР221380В3101020-30 л.

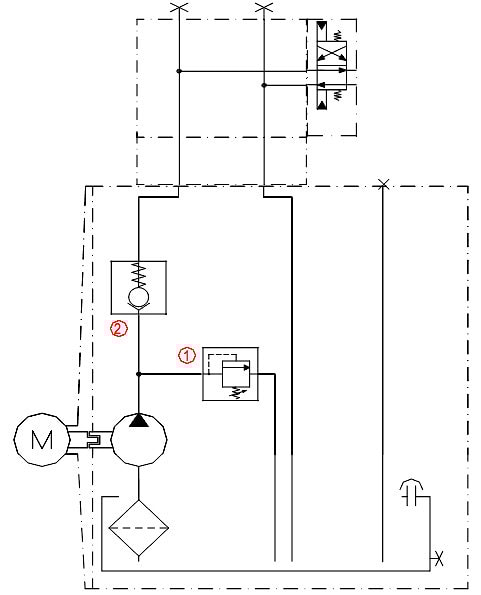

Схема гидравлическая



производитель
GPA
