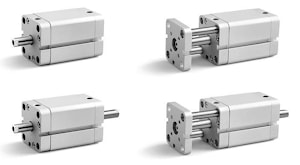

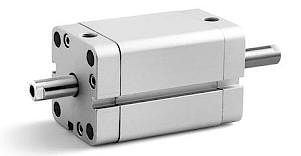

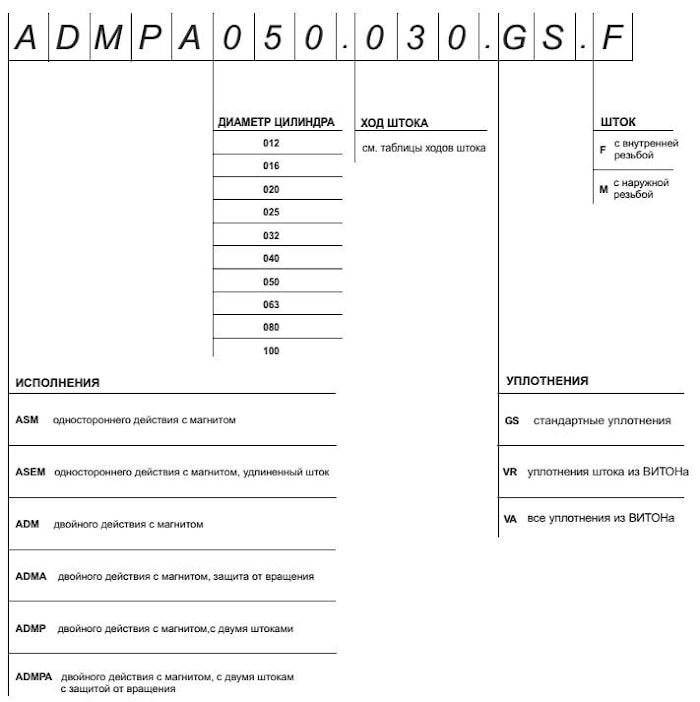

Компактные пневмоцилиндры по стандарту UNITOP

.
.
.
.
.
.
.
.
.
.
Технические характеристики | |
Рабочее давление | 1 ÷ 10 bar (цилиндры двойного действия) 2 ÷ 10 bar (односторонние цилиндры) |
Рабочая температура | -20 ÷ +80°C (сухой воздух) -10 ÷ +150°C (сухой воздух и VITON уплотнения) |
Исполнения | Одностороннего действия (на растяжение либо на сжатие, обратный ход пружина) Двойного действия; С защитой от вращения; С двойным штоком; С двойным штоком и защитой от вращения |
Диаметр поршня | Ø 012-016-020-025-032-040-050-063-080-100 |
Ход поршня | см. таблицу стандартных ходов |
рабочая среда | сжатый воздух, очищенный, без смазки. |
Материалы | |
Крышки | Анодированный алюминий |
Гильза | Анодированный алюминий |
Шток | наржавеющая сталь AISI 303 |
Поршень | Алюминий, литье под давлением |
Магнит | Ø 012 ÷ 050 неодимовый магнит, Ø 063 ÷ 100 пластоферрит, эластичный магнит |
Уплотнения | полиуретан (поршень+шток) nbr (остальные уплотнения) |
Втулка | сталь + флоропласт (PTFE) |
Винты | сталь |
Пружина | сталь |
Демпфирование | упругий демпфер (каучук, резина) |

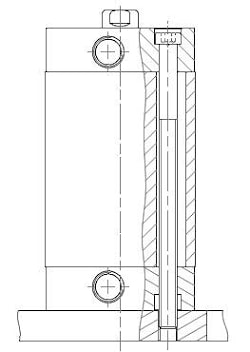

Примеры монтажа


Крепление на заднюю крышку....................Сквозное крепление
Пневмоцилиндр одностороннего действия с магнитом

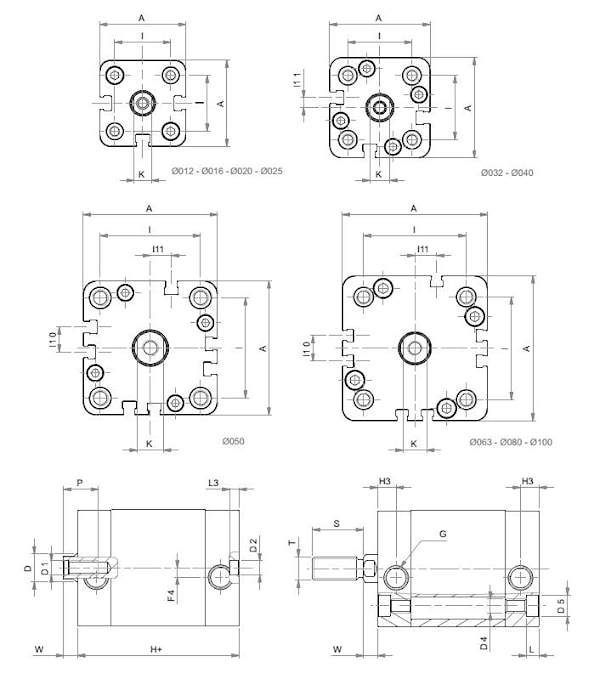

Размеры | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M3 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
ØD2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
D4 | M4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | 6 | 6 | 7,5 | 7,5 | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
F4 | - | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38* | 38* | 38* | 39,5* | 44,5* | 45,5* | 45,5* | 50* | 56* | 66,5* |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I10 | - | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 5 | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
L3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
P | 6 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 20 |
S | 16 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 32 | 40 |
T | M6 | M8 | M10x1,25 | M10x1,25 | M10x1,25 | M10x1,25 | M12x1,25 | M12x1,25 | M16x1.5 | M20x1.5 |
W | 4,5 | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
*для штока 035-040-050-060
для ASM 012-016-020 добавить +10 мм
для ASM 025-032-040-050-063 добавить +20 мм
для ASM 080-100 добавить +30 мм
Стандартные длинны хода штока | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x | x |

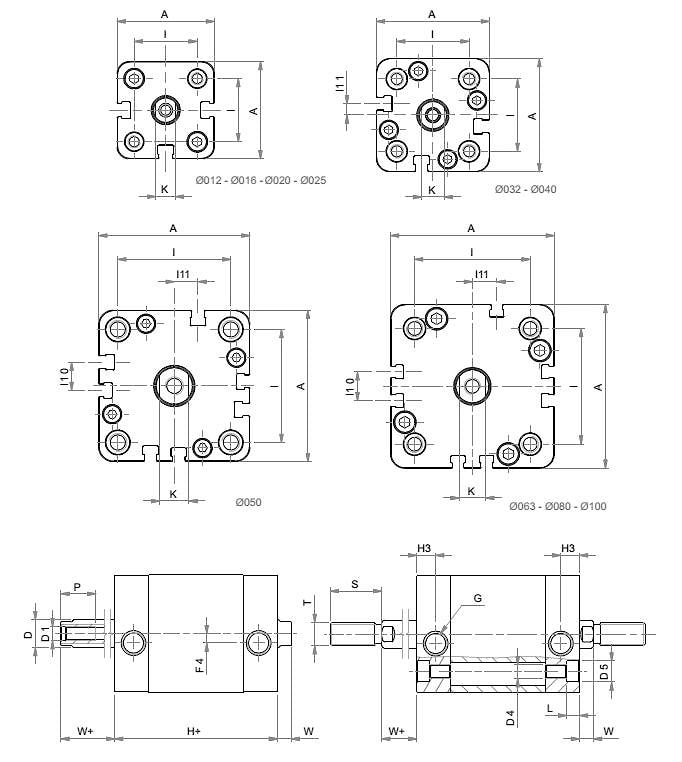

Пневмоцилиндр одностороннего действия с увеличенным штоком с магнитом



Размеры | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M3 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
ØD2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
D4 | M4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | 6 | 6 | 7,5 | 7,5 | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
F4 | - | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38* | 38* | 38* | 39,5* | 44,5* | 45,5* | 45,5* | 50* | 56* | 66,5* |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I10 | - | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 5 | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
L3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
P | 6 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 20 |
S | 16 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 32 | 40 |
T | M6 | M8 | M10x1,25 | M10x1,25 | M10x1,25 | M10x1,25 | M12x1,25 | M12x1,25 | M16x1.5 | M20x1.5 |
W+ | 4,5 | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
*для штока 035-040-050-060
для ASEM 012-016-020-025-032-040-050-063 добавить +10 мм
для ASEM 080-100 добавить +20 мм
Стандартные длинны хода штока | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x | x |

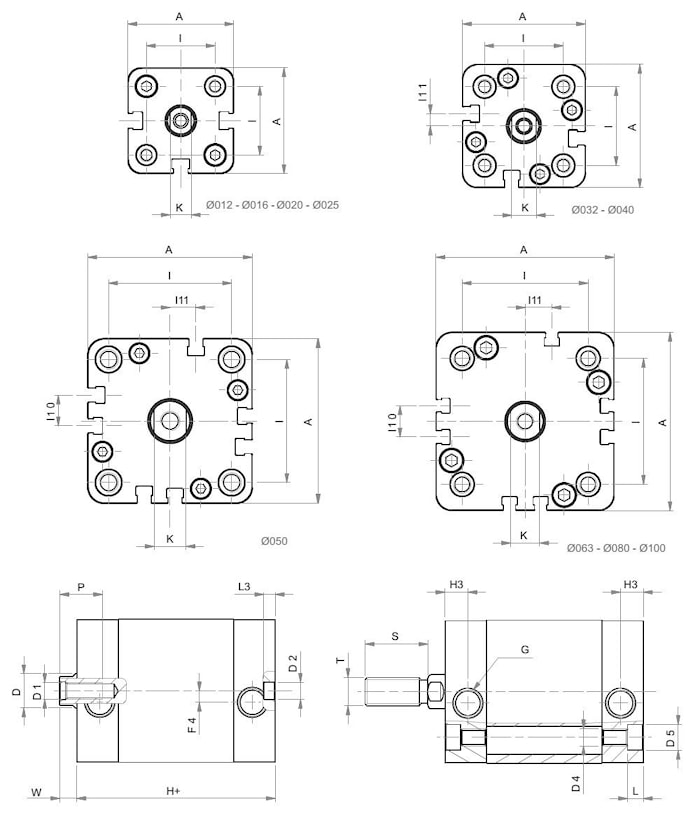

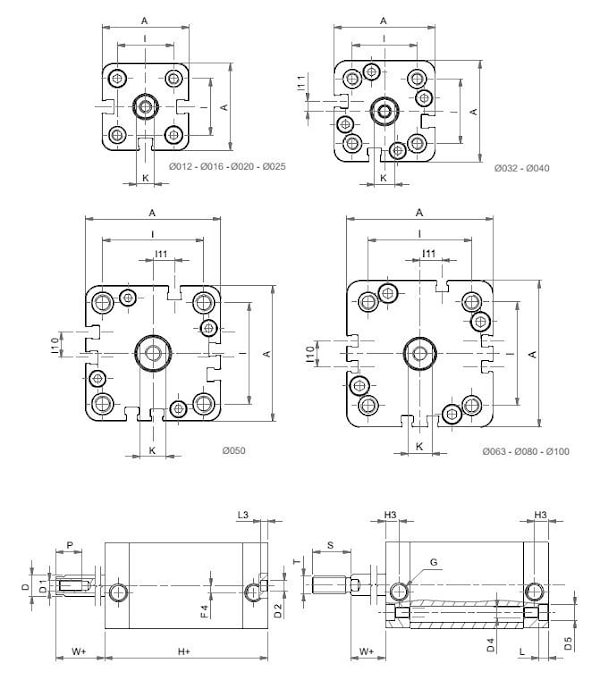

Пневмоцилиндр двойного действия с магнитом



Размеры | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M3 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
ØD2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
D4 | M4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | 6 | 6 | 7,5 | 7,5 | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
F4 | - | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38* | 38* | 38* | 39,5* | 44,5* | 45,5* | 45,5* | 50* | 56* | 66,5* |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I10 | - | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 5 | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
L3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
P | 6 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 20 |
S | 16 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 32 | 40 |
T | M6 | M8 | M10x1,25 | M10x1,25 | M10x1,25 | M10x1,25 | M12x1,25 | M12x1,25 | M16x1.5 | M20x1.5 |
W | 4,5 | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
Стандартные длинны хода штока | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x | x |
070 | x | x | x | x | x | x | x | x | x | x |
075 | x | x | x | x | x | x | x | x | x | x |
080 | x | x | x | x | x | x | x | x | x | x |
090 | x | x | x | x | x | x | x | x | x | x |
100 | x | x | x | x | x | x | x | x | x | x |
125 | x | x | x | x | x | x | x | x | x | x |
160 | x | x | x | x | x | x | x | x | x | x |
200 | x | x | x | x | x | x | x | x | x | x |
250 | x | x | x | x | x | x | x | x | x | x |
300 | x | x | x | x | x | x | ||||
350 | x | x | x | x | x | x | ||||
400 | x | x | x | x | x | x |

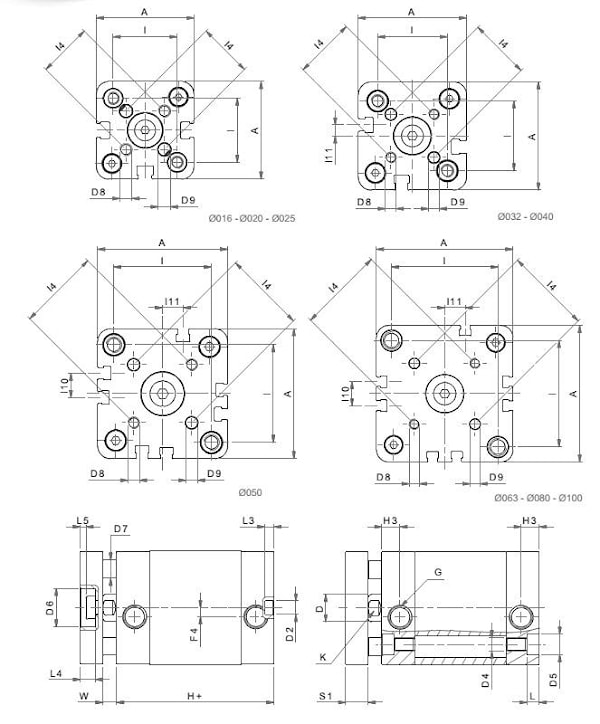

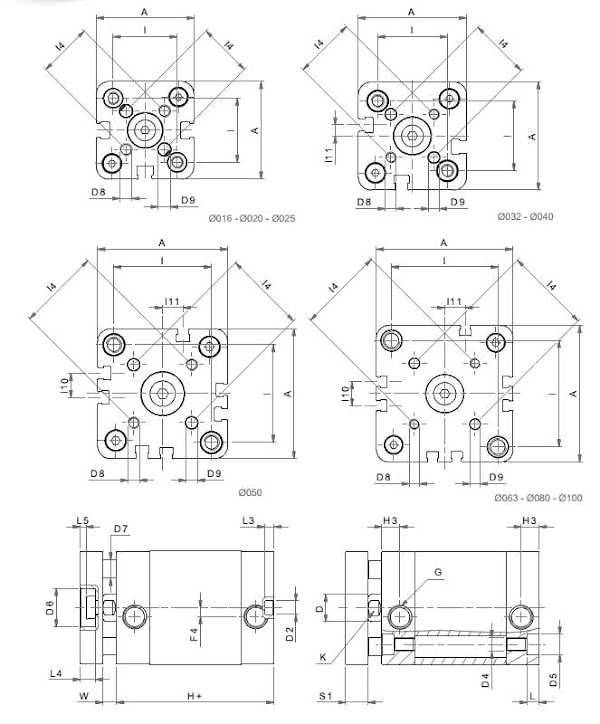

Пневмоцилиндр двойного действия с магнитом с защитой от вращения



Размеры | |||||||||
Ø | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
ØD2 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
D4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | 6 | 7,5 | 7,5 | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
ØD6 | 9 | 11 | 14 | 17 | 17 | 22 | 22 | 28 | 30 |
ØD7 | 5 | 5 | 6 | 8 | 10 | 10 | 10 | 14 | 14 |
D8 | M3 | M4 | M5 | M5 | M5 | M6 | M6 | M8 | M10 |
ØD9 | 3 | 4 | 5 | 5 | 5 | 6 | 6 | 8 | 10 |
F4 | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38 | 38 | 39,5 | 44,5 | 45,5 | 45,5 | 50 | 56 | 66,5 |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I4 | 14 | 17 | 22 | 28 | 33 | 42 | 50 | 65 | 80 |
I10 | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
L3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
L4 | 3,8 | 5 | 5 | 6,5 | 6,5 | 7,5 | 7,5 | 9 | 10 |
L5 | 1 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 |
S1 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
W | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
Стандартные длинны хода штока | |||||||||
Ø | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x |
070 | x | x | x | x | x | x | x | x | x |
075 | x | x | x | x | x | x | x | x | x |
080 | x | x | x | x | x | x | x | x | x |
090 | x | x | x | x | x | x | x | x | x |
100 | x | x | x | x | x | x | x | x | x |
125 | x | x | x | x | x | x | x | x | x |
160 | x | x | x | x | x | x | x | x | x |
200 | x | x | x | x | x | x | x | x | x |
250 | x | x | x | x | x | x | |||
300 | x | x | x | x | x | x | |||
350 | x | x | x | x | x | x | |||
400 | x | x | x | x | x | x |

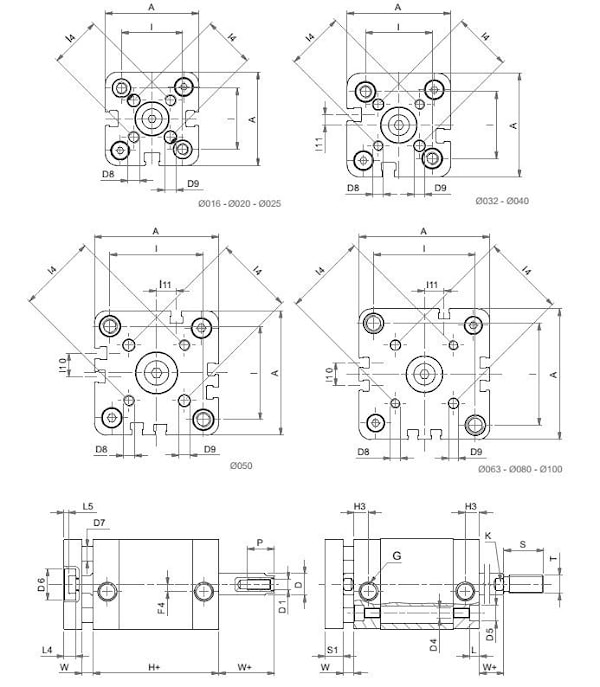

Пневмоцилиндр двойного действия с магнитом с двойным штоком



Размеры | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M3 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
ØD2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
D4 | M4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | 6 | 6 | 7,5 | 7,5 | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
F4 | - | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38 | 38 | 38 | 39,5 | 44,5 | 45,5 | 45,5 | 50 | 56 | 66,5 |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I10 | - | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 5 | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
P | 6 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 20 |
S | 16 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 32 | 40 |
T | M6 | M8 | M10x1,25 | M10x1,25 | M10x1,25 | M10x1,25 | M12x1,25 | M12x1,25 | M16x1.5 | M20x1.5 |
W | 4,5 | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
W+ | 4,5 | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
Стандартные длинны хода штока | ||||||||||
Ø | 012 | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x | x |
070 | x | x | x | x | x | x | x | x | x | x |
075 | x | x | x | x | x | x | x | x | x | x |
080 | x | x | x | x | x | x | x | x | x | x |
090 | x | x | x | x | x | x | x | x | x | x |
100 | x | x | x | x | x | x | x | x | x | x |
125 | x | x | x | x | x | x | x | x | x | x |
160 | x | x | x | x | x | x | x | x | x | x |
200 | x | x | x | x | x | x | x | x | x | x |
250 | x | x | x | x | x | x | x | x | x | x |
300 | x | x | x | x | x | x | ||||
350 | x | x | x | x | x | x | ||||
400 | x | x | x | x | x | x |

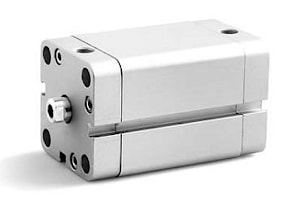

Пневмоцилиндр двойного действия с магнитом с защитой от вращения



Размеры | |||||||||
Ø | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
A | 29 | 36 | 40 | 50 | 58 | 67 | 80 | 100 | 124 |
ØD | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 |
D1 | M4 | M5 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
D4 | M4 | M5 | M5 | M6 | M6 | M8 | M10 | M10 | M10 |
ØD5 | - | - | - | 9 | 9 | 10,5 | 13,5 | 13,5 | 13,5 |
ØD6 | 9 | 11 | 14 | 17 | 17 | 22 | 22 | 28 | 30 |
ØD7 | 5 | 5 | 6 | 8 | 10 | 10 | 10 | 14 | 14 |
D8 | M3 | M4 | M5 | M5 | M5 | M6 | M6 | M8 | M10 |
ØD9 | 3 | 4 | 5 | 5 | 5 | 6 | 6 | 8 | 10 |
F4 | - | - | - | 4 | 3 | - | - | - | - |
G | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 |
H+ | 38 | 38 | 39,5 | 44,5 | 45,5 | 45,5 | 50 | 56 | 66,5 |
H3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8,5 | 10,5 |
I | 18 | 22 | 26 | 32 | 42 | 50 | 62 | 82 | 103 |
I4 | 14 | 17 | 22 | 28 | 33 | 42 | 50 | 65 | 80 |
I10 | - | - | - | - | - | 12,5 | 14 | 18 | 35 |
I11 | - | - | - | 5 | 3 | 10,5 | 12 | 12 | 17,5 |
K | 6 | 8 | 8 | 10 | 10 | 13 | 13 | 17 | 22 |
L | 3,5 | 4,5 | 4,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 | 8,5 |
S | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 32 | 40 |
T | M8 | M10x1,25 | M10x1,25 | M10x1,25 | M10x1,25 | M12x1,25 | M12x1,25 | M16x1.5 | M20x1.25 |
P | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 20 |
W | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
W+ | 4,5 | 4,5 | 5,5 | 6 | 6,5 | 7,5 | 7,5 | 8 | 10 |
+= добавить ход штока (мм)
Стандартные длинны хода штока | |||||||||
Ø | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 |
005 | x | x | x | x | x | x | x | x | x |
010 | x | x | x | x | x | x | x | x | x |
015 | x | x | x | x | x | x | x | x | x |
020 | x | x | x | x | x | x | x | x | x |
025 | x | x | x | x | x | x | x | x | x |
030 | x | x | x | x | x | x | x | x | x |
035 | x | x | x | x | x | x | x | x | x |
040 | x | x | x | x | x | x | x | x | x |
050 | x | x | x | x | x | x | x | x | x |
060 | x | x | x | x | x | x | x | x | x |
070 | x | x | x | x | x | x | x | x | x |
075 | x | x | x | x | x | x | x | x | x |
080 | x | x | x | x | x | x | x | x | x |
090 | x | x | x | x | x | x | x | x | x |
100 | x | x | x | x | x | x | x | x | x |
125 | x | x | x | x | x | x | x | x | x |
160 | x | x | x | x | x | x | x | x | x |
200 | x | x | x | x | x | x | x | x | x |
250 | x | x | x | x | x | x | |||
300 | x | x | x | x | x | x | |||
350 | x | x | x | x | x | x | |||
400 | x | x | x | x | x | x |
.
Если вы хотите купить компактные пневмоцилиндры по стандарту unitop , вы можете:
Позвонить:
