Датчики пневмоцилиндров

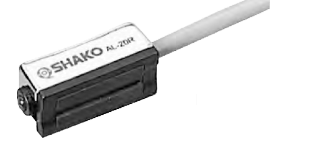

Герконовый переключатель AL-20R

Применяесость:

1. Применяется для цилиндров IC, ICL, TC, STC, PC, PCL, PMA, PMAL,
серии GC.
2. Длина провода: 1M, 2M, 3M.

Технические характеристики

Характеристика	Модель AL-20R	Модель AL-20N	Модель AL-20P
Логика переключения	SPST, Обычно открытый, твердотельный выход, Обычно открытый	SPST, Обычно открытый, сброс тока NPN	SPST, Обычно открытый, источник тока PNP
Выход	Реле на реедовом выключателе	NPN, ток включения	PNP, источник тока
Тип проводов	Горизонтальный	Горизонтальный	Горизонтальный
Напряжение нагрузки	5-240 VDC/AC, 5-28 VDC	5-28 VDC	5-28 VDC
Ток нагрузки	Макс. 100 мА	Макс. 200 мА
Номинальная мощность переключения	Макс. 10 Вт	Макс. 6 Вт
Потребление тока	---	Макс. 20 мА при 24 В	Макс. 18 мА при 24 В
Падение напряжения	Макс. 2,5 В при 40 мА	DC 0,5 В макс. при 200 мА (сопротивление)
Ток утечки	---	Макс. 0,01 мА
Частота	200 Гц	1000 Гц
Удар	30 G	50 G
Вибрация	90 м/с² (9 G) при двойной амплитуде 1,5 мм
Сопротивление изоляции	DC 500 В, 100 МΩ (провод к корпусу)
Испытание на прочность напряжения	AC 1000 В (50/60 Гц), 1 минута (провод к корпусу)
Стандарты CE и защита IP	EN60947-5-2 IEC529 IP67(NEMA6)
Индикатор	Красный светодиод	Зеленый светодиод
Кабель	4.00, 2C, серый ПВХ	4.00, 3C, черный ПВХ
Температурный диапазон	-10°C - 70°C	-10°C - 70°C	-10°C - 70°C
Защитная схема	---	Полярность, короткое замыкание, защита от скачков
Подключение проводов	2 провода	3 провода
Принципиальная схема датчика

Размеры

Хомут для датчиков стандартные цилиндры φ12~φ40	Кронштейн для датчика Для IC ISO15552 стандартные цилиндры φ32~φ100	Кронштейн датчика Для стяжной шпильки AIA стандартные цилиндры φ32~φ150

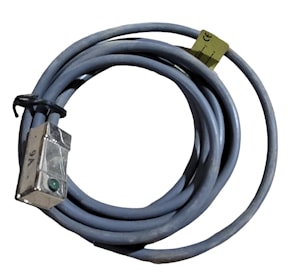

Герконовый переключатель AL-21R

1. Применяется для цилиндров IC, ICL, TC, STC, PC, PCL, PMA, PMAL,
серии GC.
2. Длина провода: 1M, 2M, 3M

Технические характеристики

Характеристика	Модель AL-21R	Модель AL-21N	Модель AL-21P
Логика переключения	SPST, Обычно открытый, твердотельный выход, Обычно открытый	SPST, Обычно открытый, сброс тока NPN	SPST, Обычно открытый, источник тока PNP
Выход	Реле на реедовом выключателе	NPN, ток включения	PNP, источник тока
Тип проводов	Горизонтальный	Горизонтальный	Горизонтальный
Напряжение нагрузки	5-240 VDC/AC, 5-28 VDC	5-28 VDC	5-28 VDC
Ток нагрузки	Макс. 100 мА	Макс. 200 мА
Номинальная мощность переключения	Макс. 10 Вт	Макс. 6 Вт
Потребление тока	---	Макс. 20 мА при 24 В	Макс. 18 мА при 24 В
Падение напряжения	Макс. 2,5 В при 40 мА	DC 0,5 В макс. при 200 мА (сопротивление)
Ток утечки	---	Макс. 0,01 мА
Частота	200 Гц	1000 Гц
Удар	30 G	50 G
Вибрация	90 м/с² (9 G) при двойной амплитуде 1,5 мм
Сопротивление изоляции	DC 500 В, 100 МΩ (провод к корпусу)
Испытание на прочность напряжения	AC 1000 В (50/60 Гц), 1 минута (провод к корпусу)
Стандарты CE и защита IP	EN60947-5-2 IEC529 IP67(NEMA6)
Индикатор	Красный светодиод	Зеленый светодиод
Кабель	4.00, 2C, серый ПВХ	4.00, 3C, черный ПВХ
Температурный диапазон	-10°C - 70°C	-10°C - 70°C	-10°C - 70°C
Защитная схема	---	Полярность, короткое замыкание, защита от скачков
Подключение проводов	2 провода	3 провода
Принципиальная схема датчика

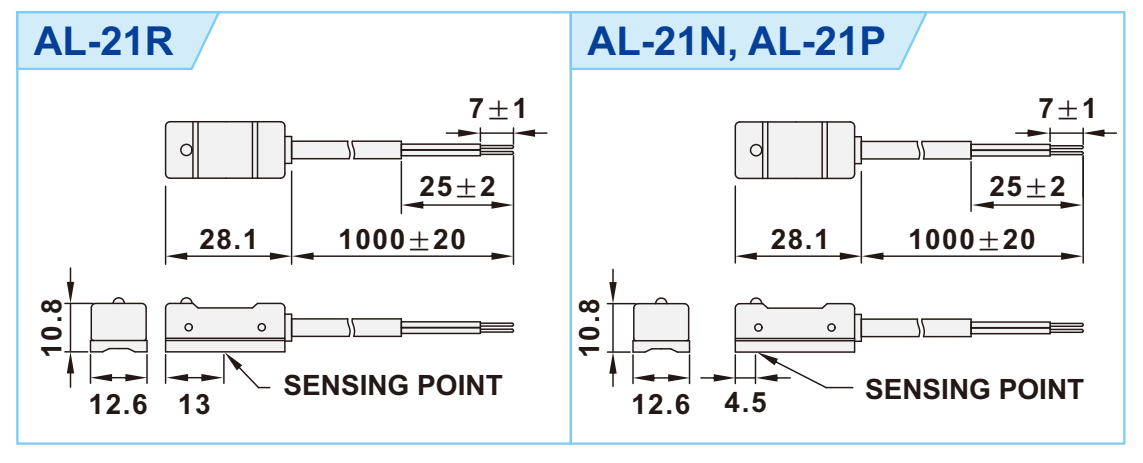

Размеры

Монтаж

Хомут для датчиков стандартные цилиндры φ12~φ40	Кронштейн для датчика Для IC ISO15552 стандартные цилиндры φ32~φ100	Кронштейн датчика Для стяжной шпильки AIA стандартные цилиндры φ32~φ150
