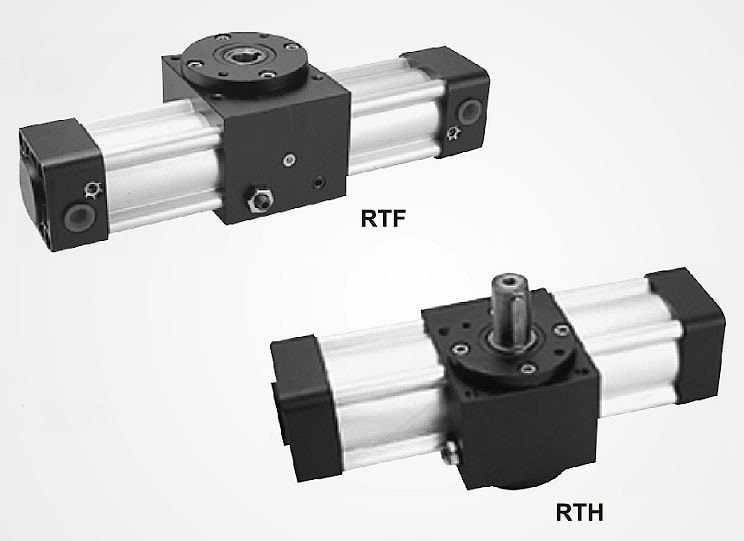

Поворотные цилиндры RT

Поворотные цилиндры RT  Поворотные цилиндры RT специально созданы для широкого применения.
Шестерня и червяк изготовлены из углеродистой стали и установлены на двух подшипниках качения, что обеспечивает высокую надежность. Оснащены двусторонней системой демпфирования. На крышках имеются винты регулировки угла поворота в пределах ±5 градусов.

Модель
RTH,RTF
Диаметр поршня400 63080
Диаметр вала0160 24028
Резьба1/4"3/8"3/8"
Max. axial thrust10kg12kg20kg
Угол поворота90° + 5°, 180° + 5°
FluidCompressed air
ActingДвойного действия
Диапазон давления1.5~7kgf/cm2
Давленгие макс.7 kgf/cm2
Материал корпусаАлюминий (6061T6)
Температура окр.среды.-10°C~ 60°C


Технические характеристики, размеры скачать (pdf)




Ещё из раздела пневмоцилиндры

  • производитель: SHAKO

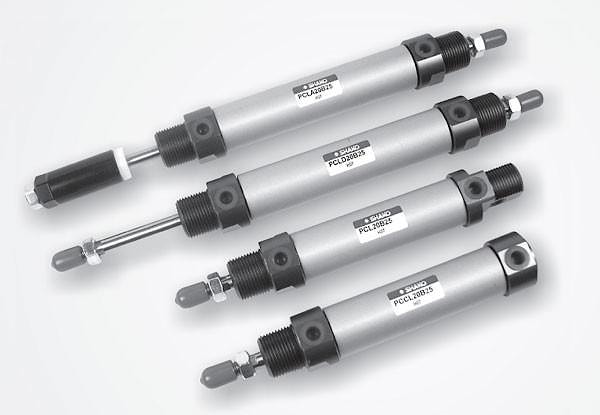

Пневмоцилиндры миниатюрные ISO6432 Диаметр поршня 20, 25, 32, 40 Длина хода до 500мм (см.тех.характеристики) Диаметр поршня 20 25 32 40 Резьба 1/8" Рабочая среда Сжатый воздух Acting Двойного действия, одностороннего действия Давление номинальное ...

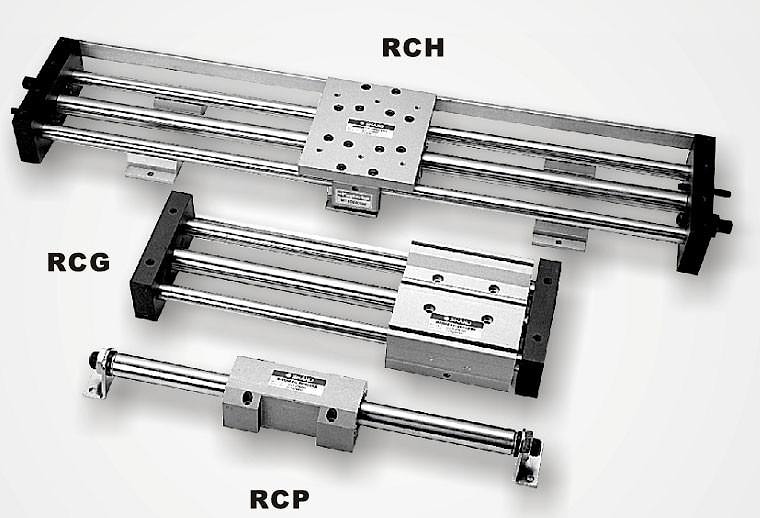

    Беcштоковые магнитные цилиндры RC для широкого применения позволяют экономить место. Могут использоваться в помещениях с особыми требованиями. Диаметр поршня от 20 до 32 Длина хода штока до 1000 мм Диаметр поршня 020 0 25 032 Резьба 1/8" 1/8" 1/4" ...
    • производитель: SHAKO
    Модель AHS078 AHS110 AHS250 AHD078 AHD110 AHD250 Присоед.резьба 3/8" 1/2" 1/2" 3/8" 1/2" 1/2" Объем 50cc 120cc 120cc 50cc 120cc 120cc Рабоч.среда Сжатый воздух Рабочая жидкость Гидравлическое масло Диапазон давления 2-7 kgf/cm 2 Давление макс. 7 ...
    • производитель: SHAKO

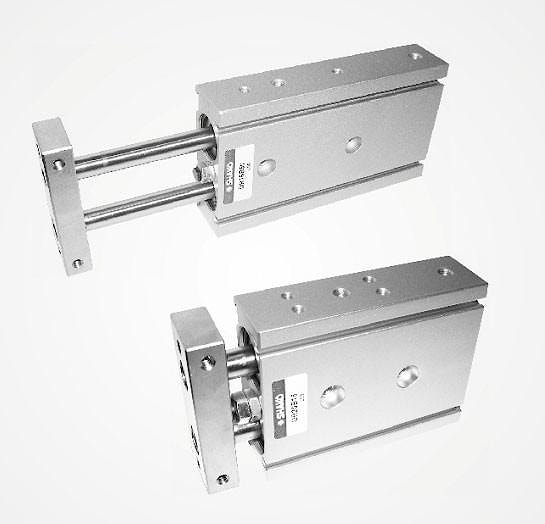

    Плоский пневмоцилиндр с двумя штоками Жесткий корпус из анодированного алюминия Компактный, двойного действия Простой монтаж и использование Регулируемый ход поршня Диаметры поршня 10, 16, 20, 25, 32 мм Ход штока от 10 до 150 мм Диаметр поршня 010 ...
    • производитель: SHAKO

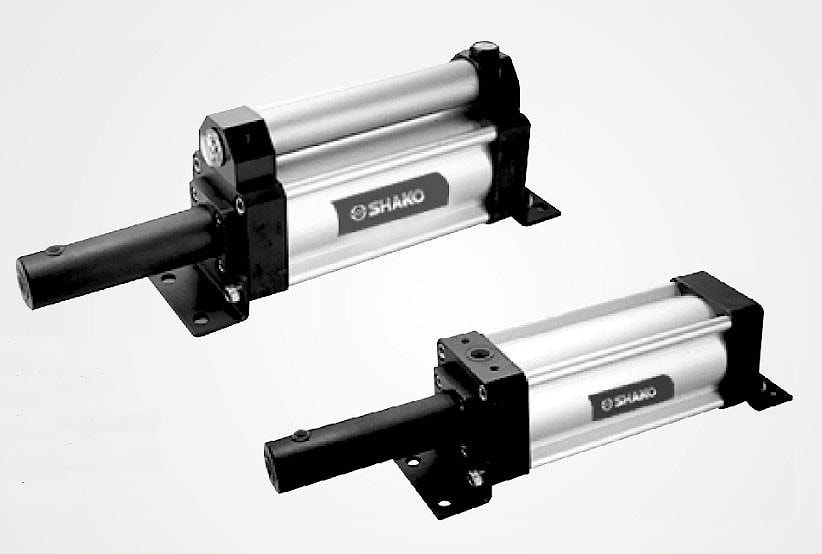

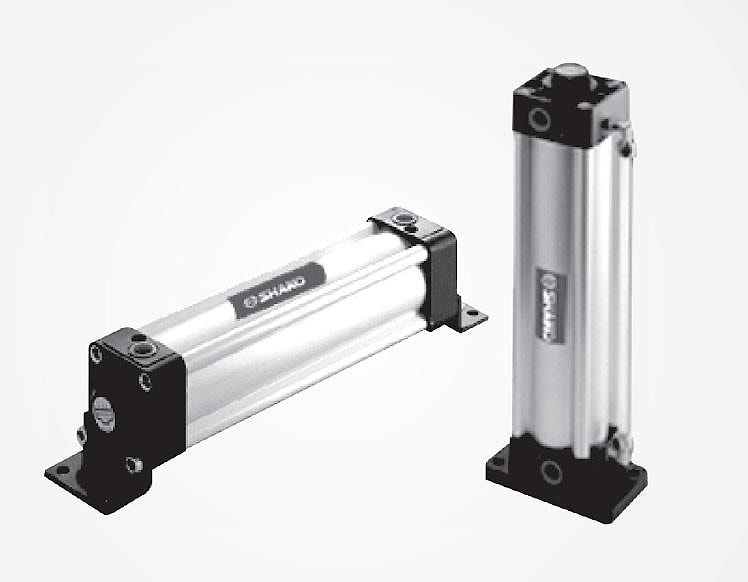

    Пневмогидропреобразователь преобразует энергию сжатого воздуха в энергию жидкости с увеличинным давлением. Модель AOF, AOL Диаметр поршня , мм 40 6З 80 100 Присоединительная резьба 1/4" 3/8" 3/8" 1/2" Рабоч.жидкость ISO VG32 oil Длина 150-500 мм с ...
      Пневмоцилиндры с направляющими (трехштоковые) TRC имеют компактные размеры и высокую жесткость. Используются в механизмах зажима, перемещения, в качестве управляемых упоров. Диаметр поршня от 12 мм до 32мм Ход поршня макс 200 мм. Направляющие двух ...
      • производитель: SHAKO

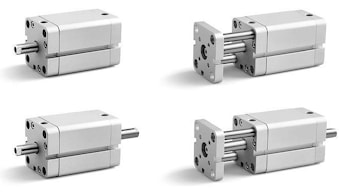

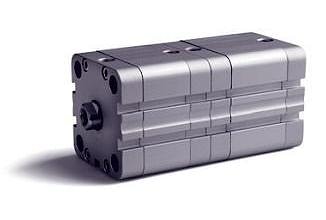

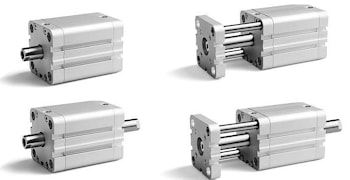

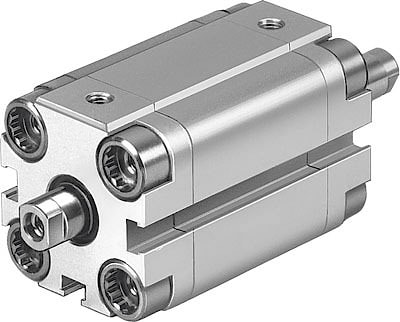

      Компактные пневмоцилиндры Малые габариты по сравнению со стандартными сериями. Возможные исполнения: с магнитом и без магнита ; двустороннего и одностороннего действия; с проходным штоком, тандем с независимыми штоками, тандем с общим штоком и ...
