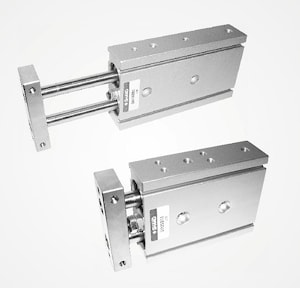

Плоский пневмоцилиндр с двумя штоками DR
Плоский пневмоцилиндр с двумя штокамиЖесткий корпус из анодированного алюминия
Компактный, двойного действия
Простой монтаж и использование
Регулируемый ход поршня
Диаметры поршня 10, 16, 20, 25, 32 мм
Ход штока от 10 до 150 мм
| Диаметр поршня | 010 | 016 | 0 20 | 0 25 | 032 |
| Резьба | M5x0.8 | 1/8" | |||
| Fluid | Сжатый воздух | ||||
| Действие | Двойного действия | ||||
| Диапазон давления | 1 ~ 8 kgf/cm2 | ||||
| Давление макс | 10 kgf/cm2 | ||||
| Материал корпуса | Алюминий | ||||
| Магнит | Встроен | ||||
| регулировка хода | 0~-5mm | ||||
| Температура окр.среды | -5°C ~ 60 °C | ||||
| Скорость поршня мм/сек | 50-500 | ||||
Технические характеристики, размеры скачать (pdf)
производитель
SHAKO
Если вы хотите купить плоский пневмоцилиндр с двумя штоками dr , вы можете:
Позвонить:
