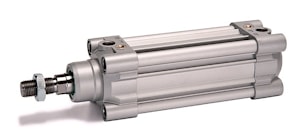

Пневмоцилиндры ISO 15552 ( ISO 6431) серия BY
Пневмоцилиндры двухстороннего действия с магнитным кольцом ISO 15552 серия BY с диаметром поршня от 25 до 320 мм и длиной хода до 1000 мм.
Пневмоцилиндры диаметром поршня до 125 мм изготавливаются из профиля специальной формы с пазами для крепления датчиков.
Цилиндры диаметром от 160 до 320 мм изготавливаются из круглой трубы, которая соединена с крышками стяжками.
Стандарт ISO 15552 пришел на смену стандарту ISO 6431.По присоединительным и габаритным размерам оба стандарта совпадают.
| Технические характеристики | |
| Рабочее давление | 1 ÷ 10 bar (двойного действия) |
| Рабочая температура | -20 ÷ +80°C (сухой воздух) -10 ÷ +150°C (сухой воздух и VITON уплотнения) |
| Исполнения | двойного действия, двухштоковый, тандем |
| Диаметр поршня | Ø 032-040-050-063-080-100-125-160-200-250-320 |
| Ход поршня | см. таблицу стандартных ходов |
| рабочая среда | сжатый воздух, очищенный, без смазки. |
| Материалы | |
| Крышки | Алюминий, литье под давлением |
| Гильза | Анодированный алюминий |
| Шток | С45 - хрмированная сталь |
| Поршень | Алюминий, литье под давлением |
| Магнит | магнитная резина |
| Направляющее кольцо | PTB flled with PTFE |
| Уплотнения | полиуретан (поршень+шток) nbr (остальные уплотнения) |
| Втулка | спеченная бронза |
| Винты | сталь |
| Демпфирование | пневматическое |
Расшифровка условного обозначения:
| BY | N | 1 | 1 | M | 2 | 063 | 0950 |
| серия | |||||||
| ТРУБА N пофильная труба для крепления датчика (∅32..125) K круглая труба со стяжками (∅160..320 мм) | ИСПОЛНЕНИЕ | Диаметр поршня | |||||
| ШТОК 1 С45 Хромированный 2 Нерж. сталь | ФУНКЦИОНАЛЬНОСТЬ 1 Одностороннего действия без торможения 2 Двустороннего действия с торможением 3 Двустороннего действия без торможения 4 Двустороннего действия с торможением, сквозной шток | Длина хода | |||||
| УПЛОТНЕНИЕ 1 полиуретан 2 Viton все компоненты 3 Viton только шток |

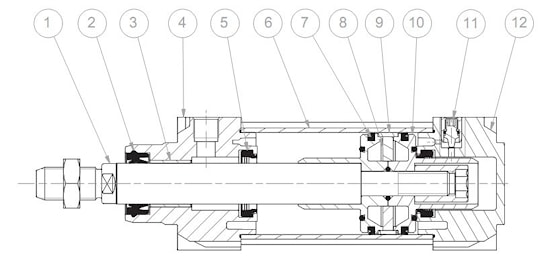

Устройство:
| 1 | Шток |
| 2 | Уплотнение штока |
| 3 | Втулка |
| 4 | Передняя крышка |
| 5 | уплотнение пневматического демпфера |
| 6 | Гильза |
| 7 | Уплотнение поршня |
| 8 | магнит |
| 9 | направляющее кольцо |
| 10 | Поршень |
| 11 | Регулятор демпфирования |
| 12 | Задняя крышка |
Размеры профилей цилиндров диаметром до 125 мм ISO 15552
Размеры пневмоцилиндров диаметром поршня 32-125мм
| Диаметр поршня | Ø штока |
| 32 | 6 |
| 40 | 6 |
| 50 | 8 |
| 63 | 8 |
| 80 | 10 |
| 100 | 10 |
| 125 | 12  |
| Ø | 032 | 040 | 050 | 063 | 080 | 100 | 125 |
| A | 22 | 24 | 32 | 32 | 40 | 40 | 54 |
| AF | 12 | 12 | 16 | 16 | 20 | 20 | 32 |
| Ø B Ø BA | 30 30 | 35 35 | 40 40 | 45 45 | 45 45 | 55 55 | 60 60 |
| BG | 16 | 16 | 16 | 16 | 17 | 17 | 20 |
| E | 47 | 54,5 | 65 | 75 | 93 | 110 | 134 |
| EE | G1/8" | G1/4" | G1/4" | G3/8" | G3/8" | G1/2" | G1/2" |
| J2 | 5,7 | 7,3 | 7 | 8 | 8 | 12 | 10 |
| J3 | 5,3 | 5 | 6 | 7,5 | 7 | 7 | 7 |
| KF | M6 | M8 | M8 | M10 | M10 | M12 | M16 |
| KK | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 | M27x2 |
| L2 | 18 | 22 | 25,5 | 26 | 32 | 38 | 46 |
| L7 | 7 | 9,2 | 9 | 8 | 10,5 | 10 | 11 |
| L8+ | 94 | 105 | 106 | 121 | 128 | 138 | 160 |
| Ø MM | 12 | 16 | 20 | 20 | 25 | 25 | 32 |
| PL | 13 | 14 | 14 | 16 | 16 | 18 | 18 |
| RT | M6 | M6 | M8 | M8 | M10 | M10 | M12 |
| SW 1 | 10 | 13 | 17 | 17 | 22 | 22 | 27 |
| SW 2 | 17 | 19 | 24 | 24 | 30 | 30 | 41 |
| TG | 32,5 | 38 | 46,5 | 56,5 | 72 | 89 | 110 |
| VA | 4 | 4 | 4 | 4 | 4 | 4 | 6 |
| VD | 5 | 5 | 6 | 6 | 7 | 7 | 10 |
| WH | 26 | 30 | 37 | 37 | 46 | 51 | 65 |
| * | 20 | 22 | 25 | 25 | 35 | 35 | 35 |
| Опционно | |||||||
| Ø | 032 | 040 | 050 | 063 | 080 | 100 | 125 |
| WH | 86 | 100 | 127 | 127 | 156 | 161 | 205 |
"+" = + длина хода
"*" = длина пневмодемпфирования
Таблица стандартных ходов пневмоцилиндров с диаметром поршня до 125 мм ISO 15552
| ⌀ | 032 | 040 | 050 | 063 | 080 | 100 | 125 |
| 025 | x | x | x | x | x | x | x |
| 050 | x | x | x | x | x | x | x |
| 080 | x | x | x | x | x | x | x |
| 100 | x | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x | x |
| 150 | x | x | x | x | x | x | x |
| 160 | x | x | x | x | x | x | x |
| 200 | x | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x | x |
| 300 | x | x | x | x | x | x | x |
| 320 | x | x | x | x | x | x | x |
| 400 | x | x | x | x | x | x | x |
| 450 | x | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x | x |
| 550 | x | x | x | x | x | x | x |
| 600 | x | x | x | x | x | x | x |
| 650 | x | x | x | x | x | x | x |
| 700 | x | x | x | x | x | x | x |
| 750 | x | x | x | x | x | x | x |
| 800 | x | x | x | x | x | x | x |
| 850 | x | x | x | x | x | x | x |
| 900 | x | x | x | x | x | x | x |
| 950 | x | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x | x |
Размеры пневмоцилиндров диаметром поршня 160-320мм
| Ø | 160 | 200 | 250 | 320 |
| A | 72 | 72 | 84 | 96 |
| AF | 30 | 30 | 40 | 50 |
| Ø B | 65 | 75 | 90 | 110 |
| Ø BA | 65 | 75 | 90 | 110 |
| BG | 24 | 24 | 24 | 28 |
| Ø D2 | 16 | 16 | 20 | 25 |
| E | 180 | 220 | 270 | 350 |
| EE | G3/4" | G3/4" | G1" | G1" |
| J2 | 15 | 15 | 25 | 35 |
| J3 | 15 | 15 | 25 | 35 |
| KF | M20 | M20 | M24 | M30 |
| KK | M36x2 | M36x2 | M42x2 | M48x2 |
| L2 | 55 | 65 | 75 | 90 |
| L7 | 17,5 | 16 | 20 | 20 |
| L8+ | 180 | 180 | 200 | 220 |
| Ø MM | 40 | 40 | 50 | 63 |
| PL | 25,5 | 25,5 | 30 | 30 |
| RT | M16 | M16 | M20 | M24 |
| SW 1 | 36 | 36 | 46 | 55 |
| SW 2 | 55 | 55 | 65 | 75 |
| TG | 140 | 175 | 220 | 270 |
| VA | 6 | 8 | 8 | 10 |
| VD | 10 | 25 | 25 | 25 |
| WH | 80 | 95 | 105 | 120 |
| * | 45 | 45 | 45 | 45 |
"+" = + длина хода
"*" = длина пневмодемпфирования
Таблица стандартных ходов пневмоцилиндров с диаметром поршня от 160 до 320 мм ISO 15552
| 0 | 160 | 200 | 250 | 320 |
| 025 | x | x | x | x |
| 050 | x | x | x | x |
| 080 | x | x | x | x |
| 100 | x | x | x | x |
| 125 | x | x | x | x |
| 150 | x | x | x | x |
| 160 | x | x | x | x |
| 200 | x | x | x | x |
| 250 | x | x | x | x |
| 300 | x | x | x | x |
| 320 | x | x | x | x |
| 400 | x | x | x | x |
| 450 | x | x | x | x |
| 500 | x | x | x | x |
производитель
GPA
