Воздухо/маслосборник серия S
Воздухо/маслосборники (или резервуары) серии S, используются, в основном для управления скорости движения пневмоцилиндров и создания гидро- или пневмоцепей.Скорость цилиндра достигается с помощью использования регулятора однонаправленного потока. Воздухо/маслосборник должен быть установлен выше, чем цилиндр.
Необходимым условием является 20% превышение объема воздухо/маслосборника над объемом цилинра.
.

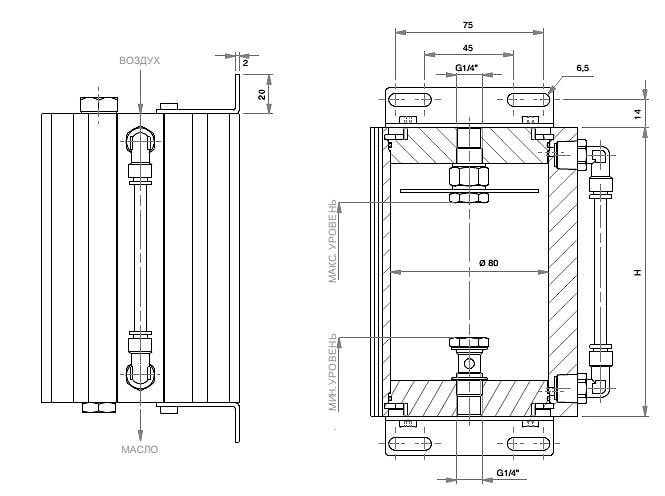

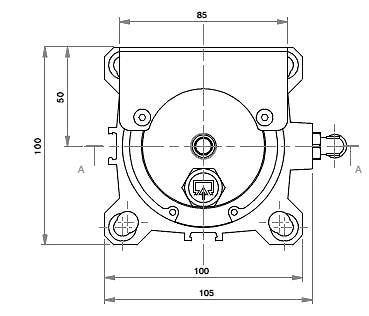

Скачать технические характеристики, размеры
| Технические характеристики | |
| Рабочее давление | 1÷10 бар |
| Рабочая температура | -10 ÷ +70 °C (сухой воздух) |
| Расход | сжатый воздух, фильтрованный, без смазки гидравлическое масло вязкостью 32 |
| Конструктивные характеристики | |
| Кожух | анодированный алюминий |
| Трубка | анодированный алюминий |
| Уплотнение | nbr |
| Шток | сталь |
| Параметры | ||
| Код | Объем, Лт | Н, мм |
| SER02 | 0,20 | 106 |
| SER03 | 0,30 | 126 |
| SER04 | 0,40 | 146 |
| SER05 | 0,53 | 171 |
| SER07 | 0,70 | 206 |
| SER09 | 0,90 | 246 |
| SER11 | 1,15 | 296 |
| SER14 | 1,40 | 346 |
Если вы хотите купить воздухо/маслосборник серия s , вы можете:
Позвонить:
