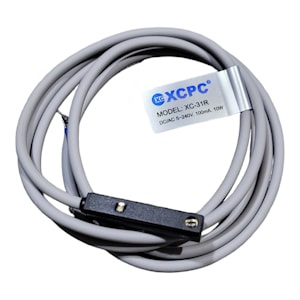

Датчик положения для пневмоцилиндров XC-31R
Датчик положения для пневмоцилиндров XC-31R – это надежное и высокоточное устройство, предназначенное для контроля положения поршня в пневматических цилиндрах. Он работает на основе рид-реле (Reed Switch), обеспечивая переключение при достижении поршнем определенной точки внутри цилиндра.
XC-31R идеально подходит для автоматизации процессов, требующих точного контроля положения в пневматических системах. Этот датчик прост в установке и эксплуатации, обеспечивает высокую надежность и долговечность в жестких условиях эксплуатации.
Принцип действия – герконовый.
Повторяемость порога переключения +/- 0,1 мм
Время включения 2 мс
Время отключения 0,03 мс
Максимальная частота переключения200 Гц
Напряжение питания5 - 240 В DC/AC
Электрическое состояние выходаН. О. контакт
Максимальная коммутируемая мощность10 ВА / 10 Вт
| Модель | XC-31R |

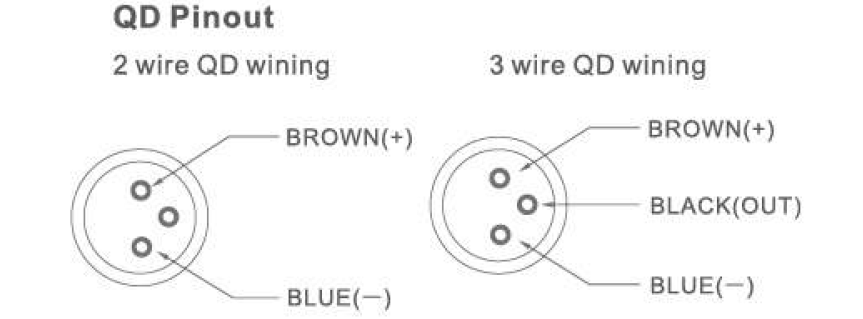

| Схема подключения | BRN |
| Метод подключения | 2-проводной тип |
| Логика переключения | SPST, нормально открытый |
| Тип датчика | Рид-реле |
| Рабочее напряжение | 5-240V DC/AC |
| Макс. коммутируемый ток | 100 мА макс. |
| Мощность контакта | 10 Вт макс. |
| Потребляемый ток | Отсутствует |
| Падение напряжения | 2,5V макс. 100 мА |
| Ток утечки | Отсутствует |
| Индикатор | Красный светодиод |
| Макс. частота переключения | 200 Гц |
| Температурный диапазон | -10~70°С |
| Ударопрочность | 30G |
| Виброустойчивость | 9G |
| Класс защиты корпуса | IEC 529 IP67 (NEMA6) |
| Защитная цепь | Отсутствует |
| Кабель | Ф3.0.2С ПВХ серый цвет, маслостойкий ПВХ |

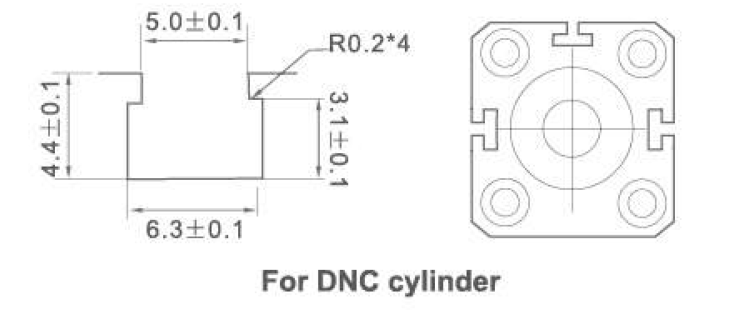

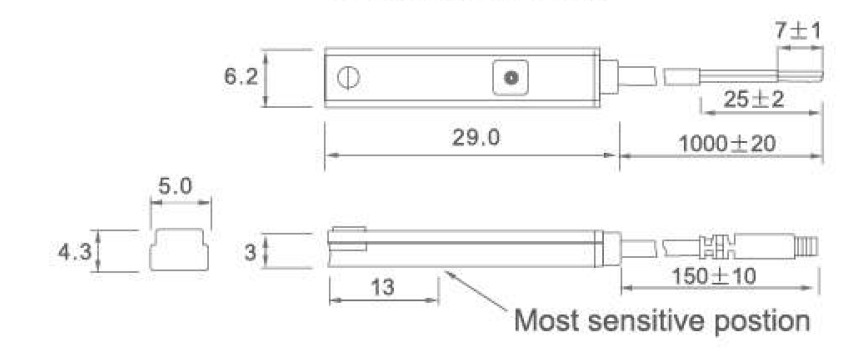

Габаритные размеры:
производитель
XCPC
Если вы хотите купить датчик положения для пневмоцилиндров xc-31r , вы можете:
Позвонить:
Ещё из раздела пневмоцилиндры
Беcштоковые магнитные цилиндры RC для широкого применения позволяют экономить место. Могут использоваться в помещениях с особыми требованиями. Диаметр поршня от 20 до 32 Длина хода штока до 1000 мм Диаметр поршня 020 0 25 032 Резьба 1/8" 1/8" 1/4" ...
Модель AHS078 AHS110 AHS250 AHD078 AHD110 AHD250 Присоед.резьба 3/8" 1/2" 1/2" 3/8" 1/2" 1/2" Объем 50cc 120cc 120cc 50cc 120cc 120cc Рабоч.среда Сжатый воздух Рабочая жидкость Гидравлическое масло Диапазон давления 2-7 kgf/cm 2 Давление макс. 7 ...

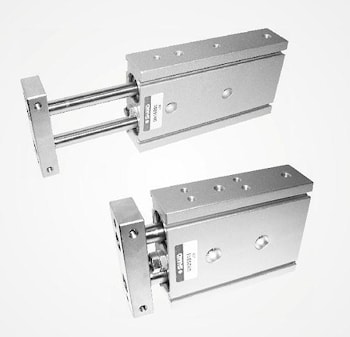

Плоский пневмоцилиндр с двумя штоками Жесткий корпус из анодированного алюминия Компактный, двойного действия Простой монтаж и использование Регулируемый ход поршня Диаметры поршня 10, 16, 20, 25, 32 мм Ход штока от 10 до 150 мм Диаметр поршня 010 ...
Пневмогидропреобразователь преобразует энергию сжатого воздуха в энергию жидкости с увеличинным давлением. Модель AOF, AOL Диаметр поршня , мм 40 6З 80 100 Присоединительная резьба 1/4" 3/8" 3/8" 1/2" Рабоч.жидкость ISO VG32 oil Длина 150-500 мм с ...

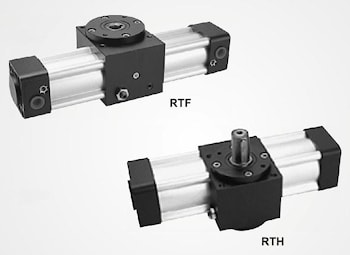

Поворотные цилиндры RT специально созданы для широкого применения. Шестерня и червяк изготовлены из углеродистой стали и установлены на двух подшипниках качения, что обеспечивает высокую надежность. Оснащены двусторонней системой демпфирования. На ...

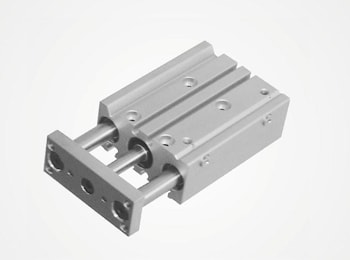

Пневмоцилиндры с направляющими (трехштоковые) TRC имеют компактные размеры и высокую жесткость. Используются в механизмах зажима, перемещения, в качестве управляемых упоров. Диаметр поршня от 12 мм до 32мм Ход поршня макс 200 мм. Направляющие двух ...

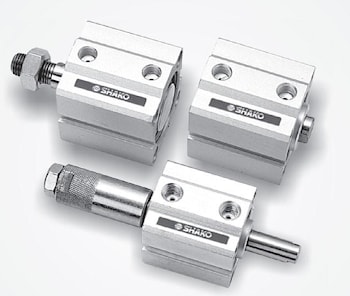

Компактные пневмоцилиндры Малые габариты по сравнению со стандартными сериями. Возможные исполнения: с магнитом и без магнита ; двустороннего и одностороннего действия; с проходным штоком, тандем с независимыми штоками, тандем с общим штоком и ...

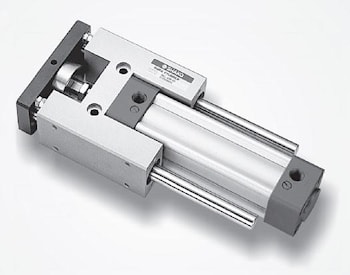

Направляющие предотвращают вращение штока пневмоцилиндра а также исключают радиальные нагрузки на штоке. Два типа направляющих на выбор - подшипники скольжения или шариковые подшипники. Направляющие используются с цилиндрами цилиндрами ISO 6432 и ...

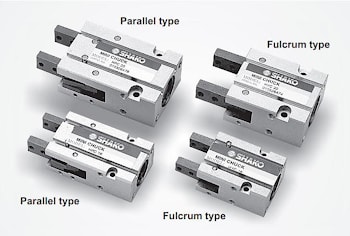

Особенности пневмозахватов SHAKO - монтажные размеры идентичны SМС - высокая точность и отсутствие вибрации - кулачки из нержавеющей стали 18Cr-1C обеспечивают долговечность - корпус из анодированного алюминия противостоит коррозии. 2 типа: ...

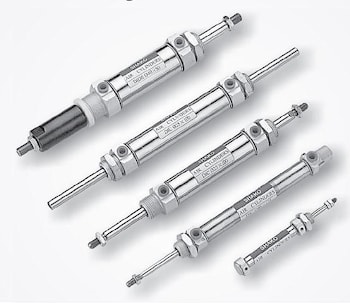

Пневмоцилиндры миниатюрные из нержавеющей стали ISO6432. Диаметр поршня 8, 10, 12, 16, 20, 25, 32, 40 Длина хода до 500мм (см.тех.характеристики) Для тяжелых условий эксплуатации, а так же в фармацевтике, в атомной или пищевой промышленности ( ...

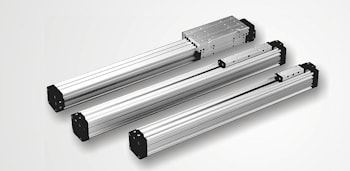

Особенности бесштоковых цилиндров ZF - бесштоковый цилиндр занимает очень мало места (чуть болше длины хода). - высокая жесткость и стойкость к нагрузкам - длительный ресурс - возможность подвода воздуха к обеим полостям через одну крышку - ...

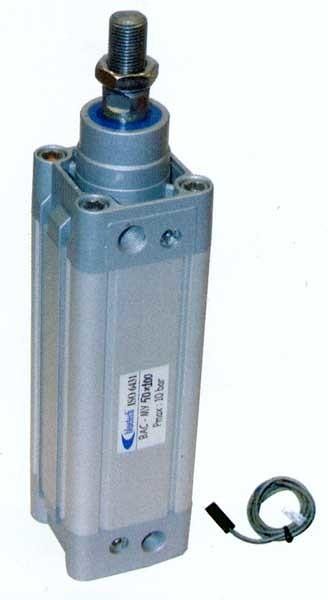

Поршневые пневмоцилиндры ISO используются для преобразования энергии сжатого воздуха в возвратно-поступательное движение штока. Принцип работы пневмоцилиндра: поршень пневмоцилиндра создает тянущее или толкающее движение, перемещаясь вместе со ...
