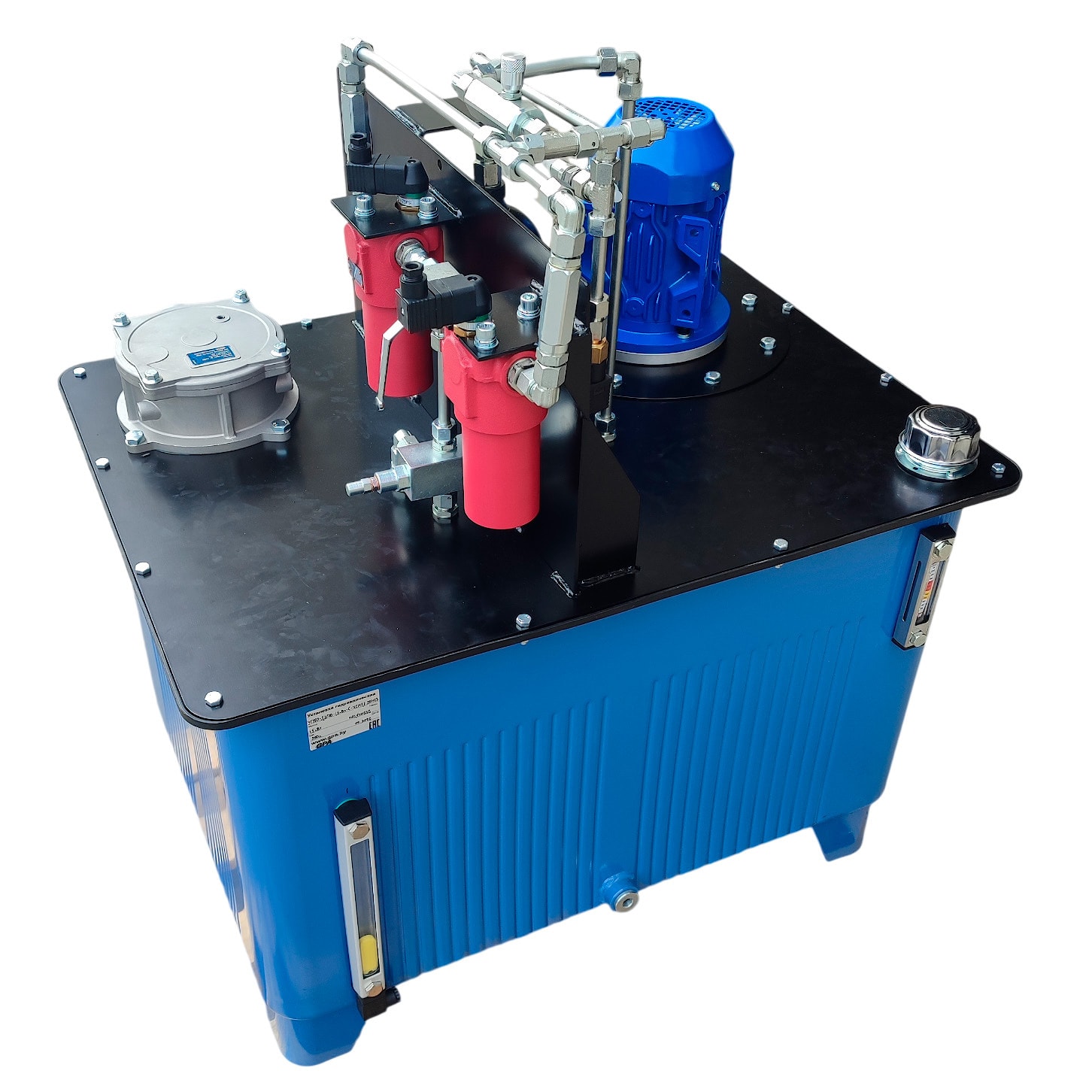

Станция циркуляционная смазочного типа С-ЦСМ 70 бар, 3.2 л/мин, 1.5 кВт
Станция смазки УГ250-3,2/70-1,5кВт-С-ЦСМ3,2-250/63
Станции циркуляционные смазочного типа С-ЦСМ обеспечивают подачу жидкого смазочного материала к трущимся парам узлов и механизмов кузнечного-прессового оборудования, металлорежущих станков и других машин.

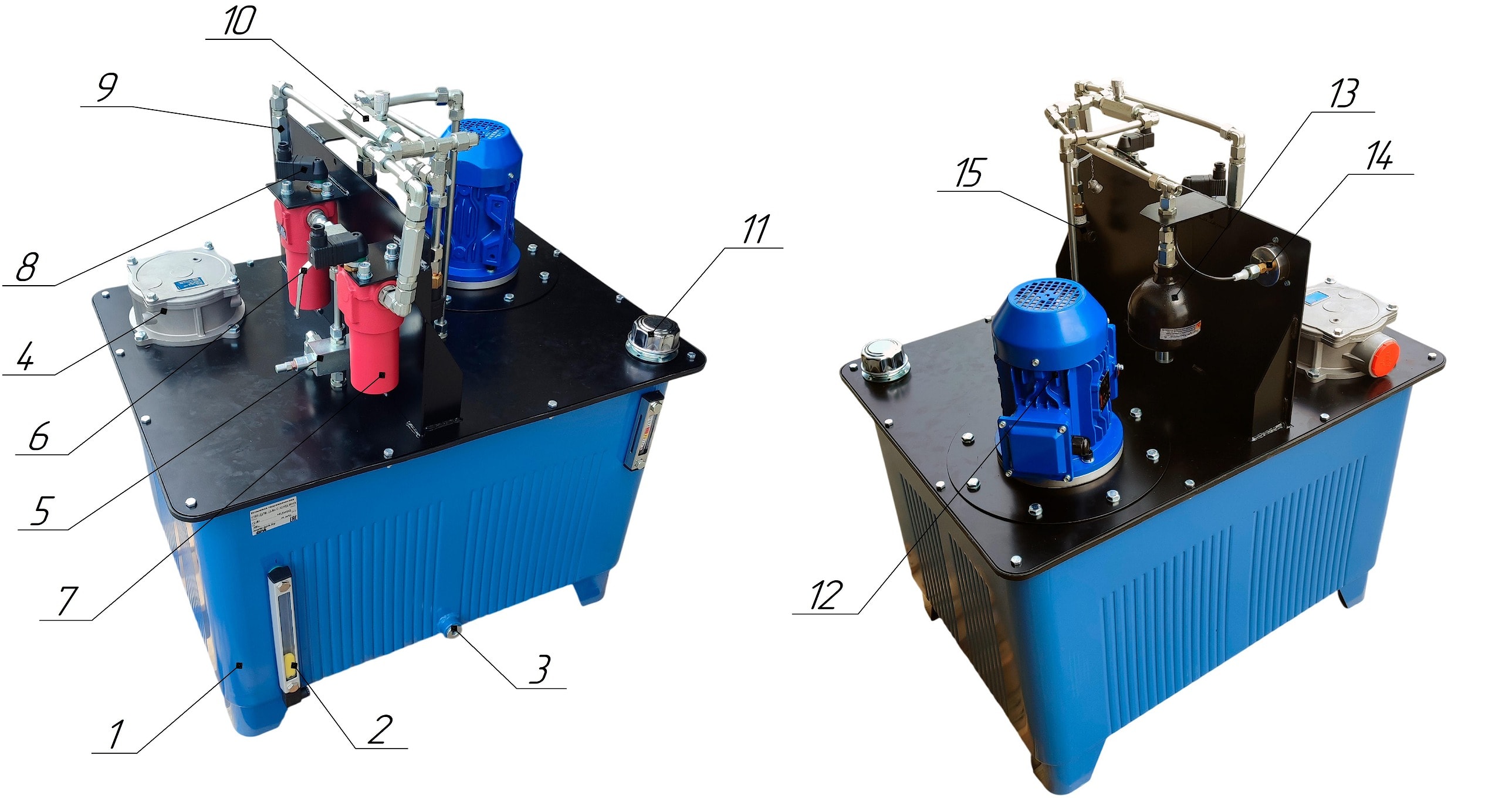

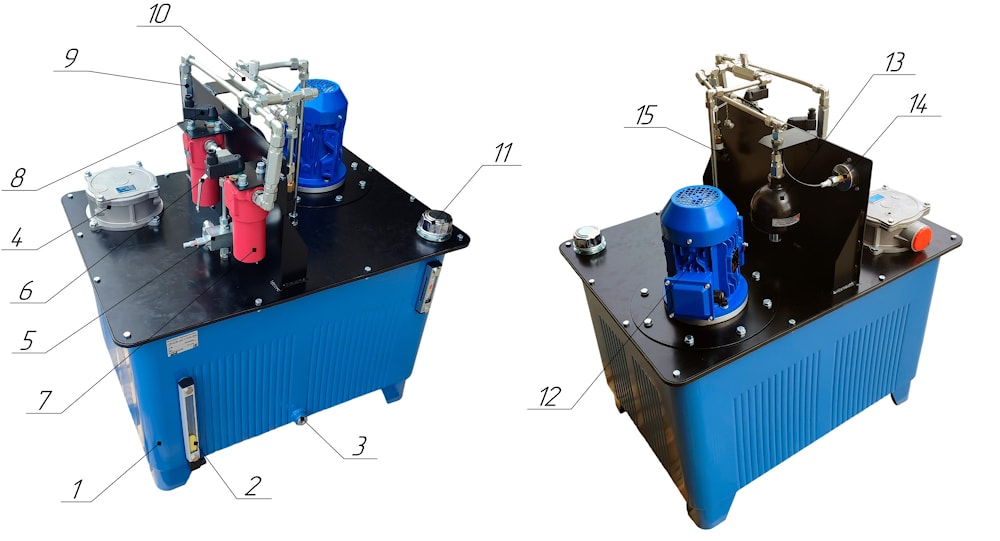

| Обозначения | |
| 1. Бак гидравлический | 2. Маслоуказатель с реле уровня |
| 3. Пробка сливная | 4. Фильтр заливной |
| 5. Клапан предохранительный | 6. Кран шаровый |
| 7. Фильтр напорный | 8. Индикатор засорённости |
| 9. Клапан обратный | 10. Дроссель с компенсацией |
| 11. Сапун | 12. Электродвигатель |
| 13. Пневмогидроаккумулятор | 14. Манометр |
| 15. Датчик давления | |
| Наименование параметров | Значение |
| Электродвигатель |
|
| Мощность, кВт | 1,5кВт |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1500 |
| Насос шестеренный |
|
| Рабочий объём, см3 | 2,5 |
| Максимальное рабочее давление, бар | 70 |
| Подача, л/мин | 3,2 |
| Направление вращения | левое |
| Бак объём, л | 250 |
| Размещение | горизонтально |
| Температура окружающей среды, °С: |
|
| Минимальная | - 40 |
| Максимальная | +40 |
| Основные марки рабочей жидкости: |
|
| Зимой | МГ-15В ТУ 38.101479-00 |
| Летом | МГЕ-46В ТУ 38.001347-83 |
| Фильтр заливной с сапуном | |
| Номинальная тонкость фильтрации, мкм | 40 |
| Фильтр сливной | |
| Номинальная тонкость фильтрации, мкм | 10 |
| Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже | 10 |
| Количество заливаемой раб. жидкости *, л | 220 |
| Масса гидроустановки, не более, кг | 70 |
| Масса гидроустановки с раб. жидкостью, не более, кг | 300 |
| Габаритные размеры, не более, мм |
|
| Длинна | 900 |
| Ширина | 670 |
| Высота | 1050 |

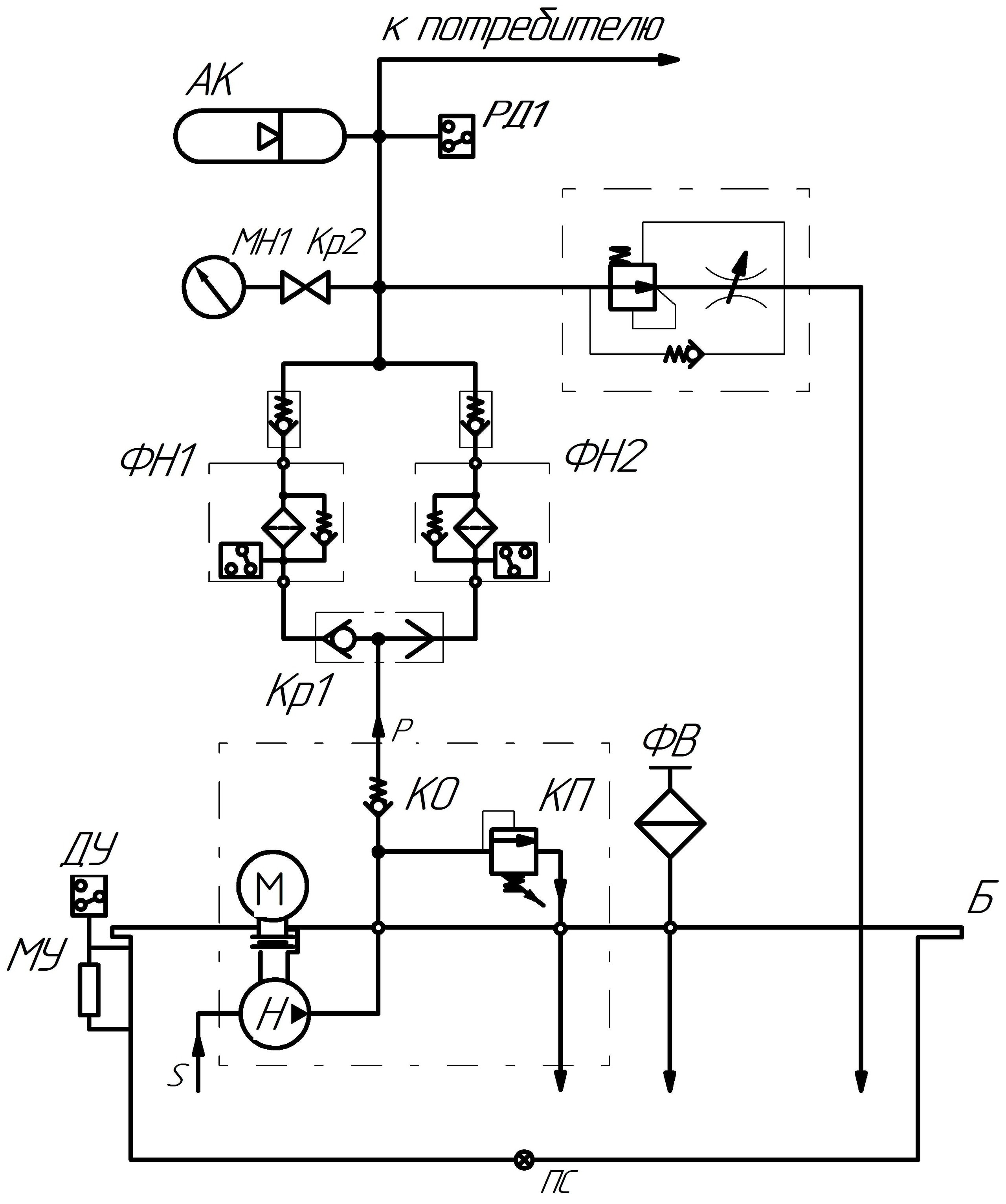

Принцип работы установки гидравлической
Шестеренный насос Н, приводимый в действие электродвигателем М, осуществляет забор гидравлического масла из бака Б и подает его под давлением в напорную магистраль через обратный клапан КО. Предохранительный клапан КП предназначен для ограничения давления в гидросистеме и предотвращения повреждения ее основных элементов. Далее рабочая жидкость поступает в один из напорных фильтров в зависимости от положения шарового крана. Регулирование расхода жидкости осуществляется с помощью дросселя.
Для контроля уровня масла в гидробаке установлен маслоуказатель МУ. Контроль давления в системе осуществляется манометром. Заправка масла производится через заливной фильтр либо через заливную горловину, оснащенную сапуном. Слив масла выполняется через сливную пробку ПС.
