Модульная аппаратура

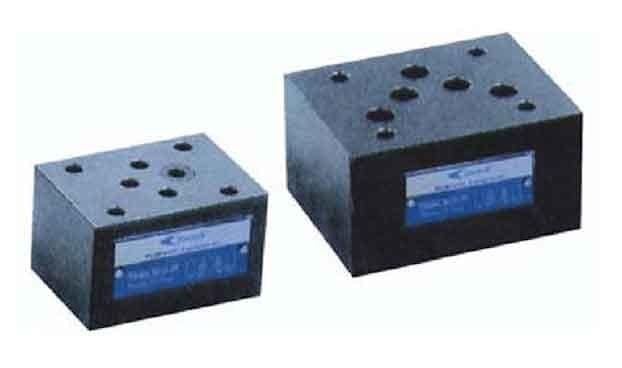

Аппараты модульного монтажа имеют расположенные сверху и снизу стыковые плоскости с одинаковыми координатами присоединительных отверстий. Это позволяет устанавливать различные аппараты один на другой, т.е. в пакет, обычно замыкаемый сверху гидрораспределителем.
Пакет закрепляется на монтажной плите, которая имеет снизу отверстия для подключения к гидросистеме и сбоку - сквозные горизонтальные каналы для соединения с другими плитами.
При необходимости между плитами могут устанавливаться заглушки, перекрывающие отдельные горизонтальные каналы, или промежуточные плиты с поперечными отверстиями между соответствующими горизонтальными каналами.
Применение аппаратов модульного монтажа упрощает изготовление гидроприводов, позволяет предельно сократить число трубопроводов, открывает широкие возможности для модернизации оборудования или совершенствования гидросхемы в процессе наладки.
Каталог модульной аппаратуры SOLTECH (англ.) pdf, 4,5Mb
подробнее
Пакет закрепляется на монтажной плите, которая имеет снизу отверстия для подключения к гидросистеме и сбоку - сквозные горизонтальные каналы для соединения с другими плитами.
При необходимости между плитами могут устанавливаться заглушки, перекрывающие отдельные горизонтальные каналы, или промежуточные плиты с поперечными отверстиями между соответствующими горизонтальными каналами.
Применение аппаратов модульного монтажа упрощает изготовление гидроприводов, позволяет предельно сократить число трубопроводов, открывает широкие возможности для модернизации оборудования или совершенствования гидросхемы в процессе наладки.
Каталог модульной аппаратуры SOLTECH (англ.) pdf, 4,5Mb
гидрозамки модульные (3)

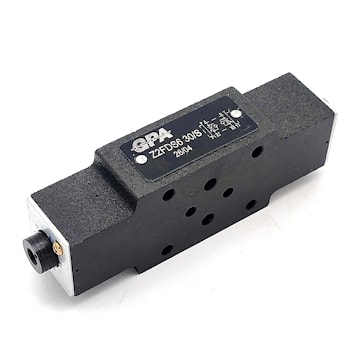

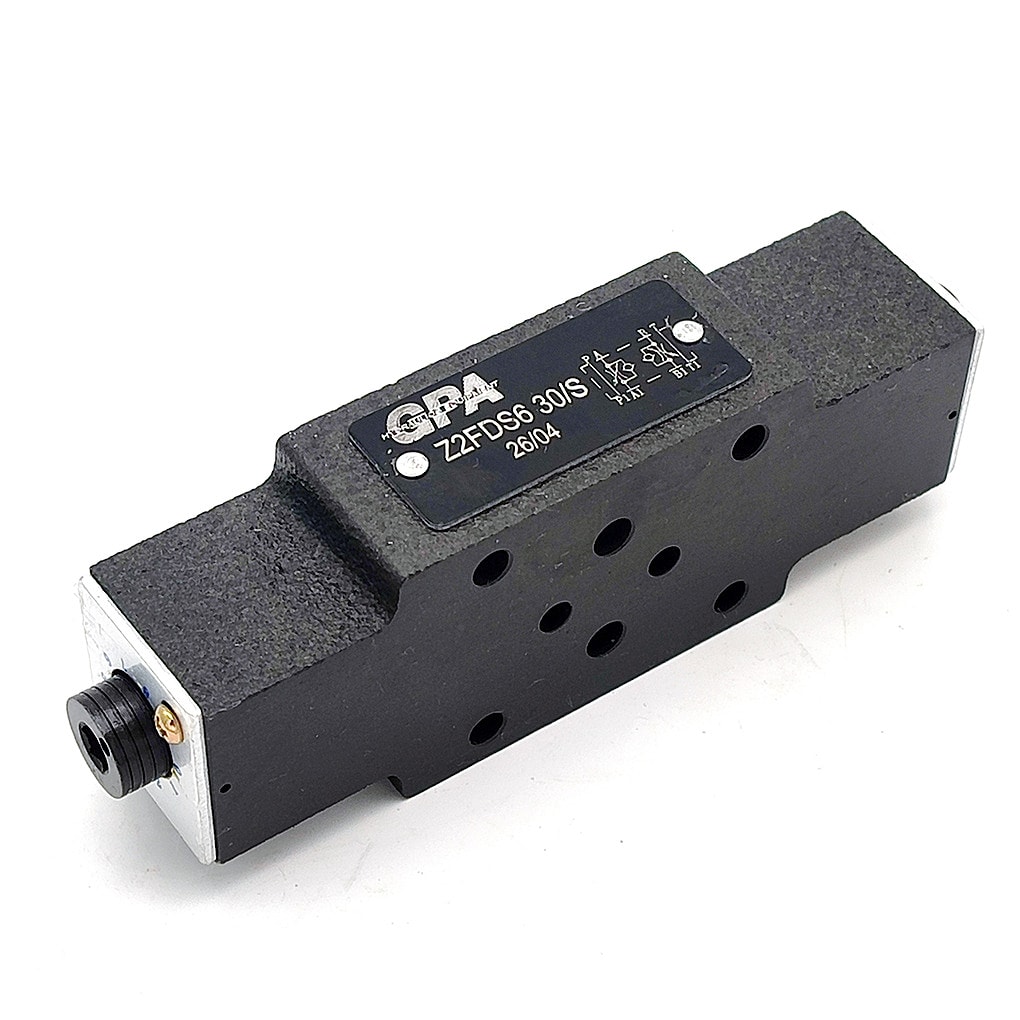

Предназначены для герметичного запирания полостей гидроцилиндра после прекращения подачи рабочей жидкости, поэтому они пропускают поток рабочей жидкости в одном направлении и запирают в обратном направлении при отсутствии управляющего воздействия, а ...

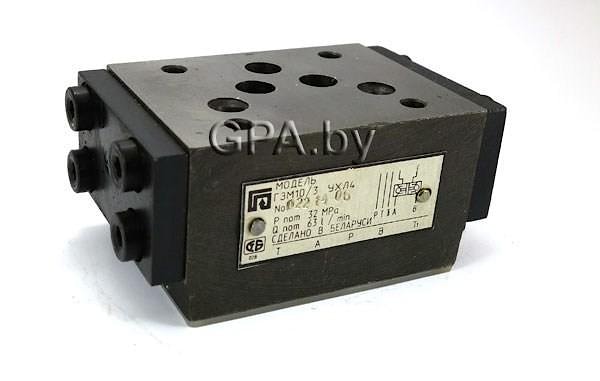

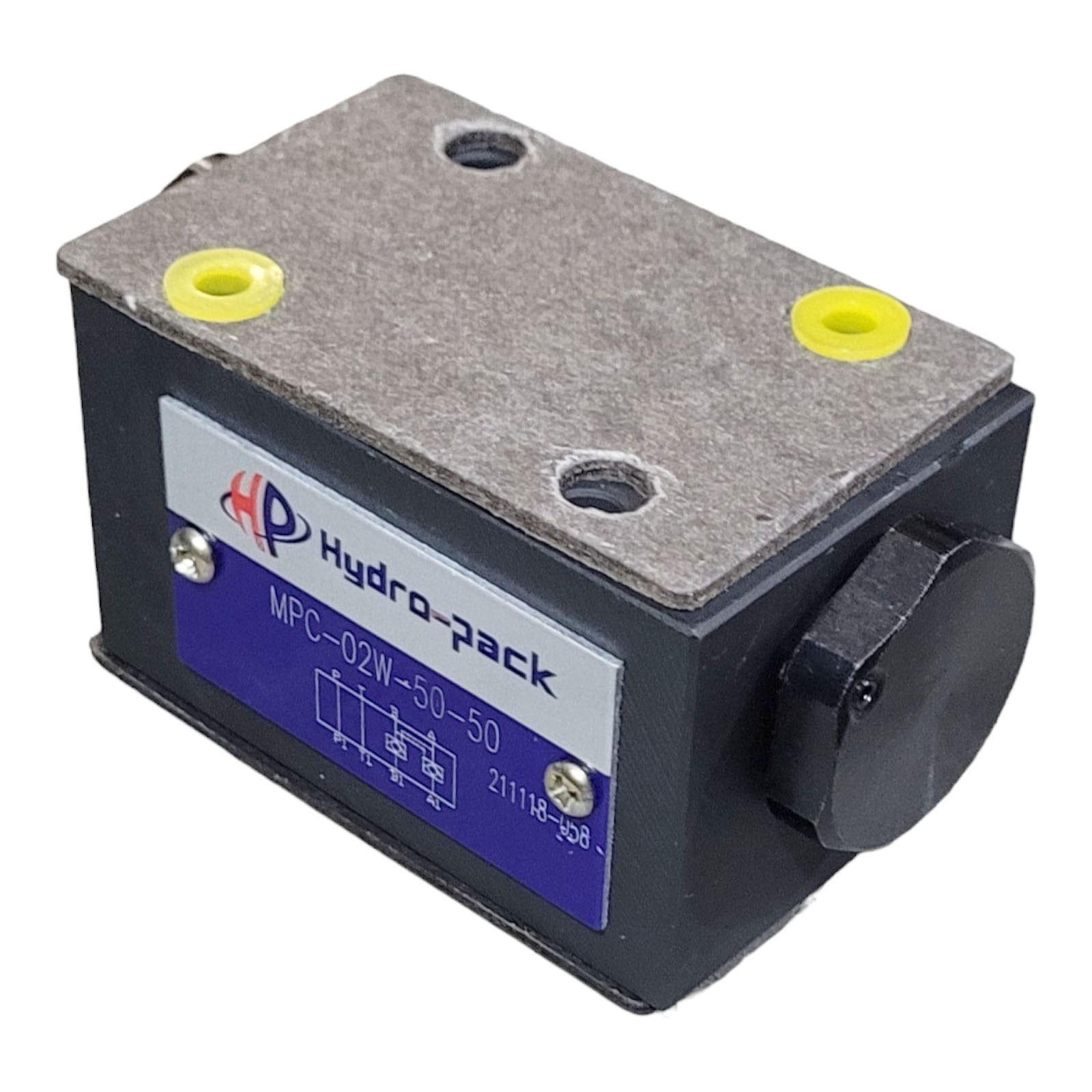

Гидрозамки модульного исполнения ГЗМ6/3, ГЗМ10/3 используются для сквозного прохода рабочего потока в прямом направлении и запирания в обратном направлении при падении давления в гидросистеме. Обратное движение рабочего потока возможно только после ...
Гидрозамок модульного монтажа BZ2S (аналог ГЗМ6/3, ГЗМ10/3). Гидрозамки используются для герметичного перекрывания полостей гидроцилиндра в случае падения давления. Особенностью гидрозамков авляется минимальное сопротивление. Гидрозамки пропускают ...
дроссели и регуляторы расхода модульные (6)

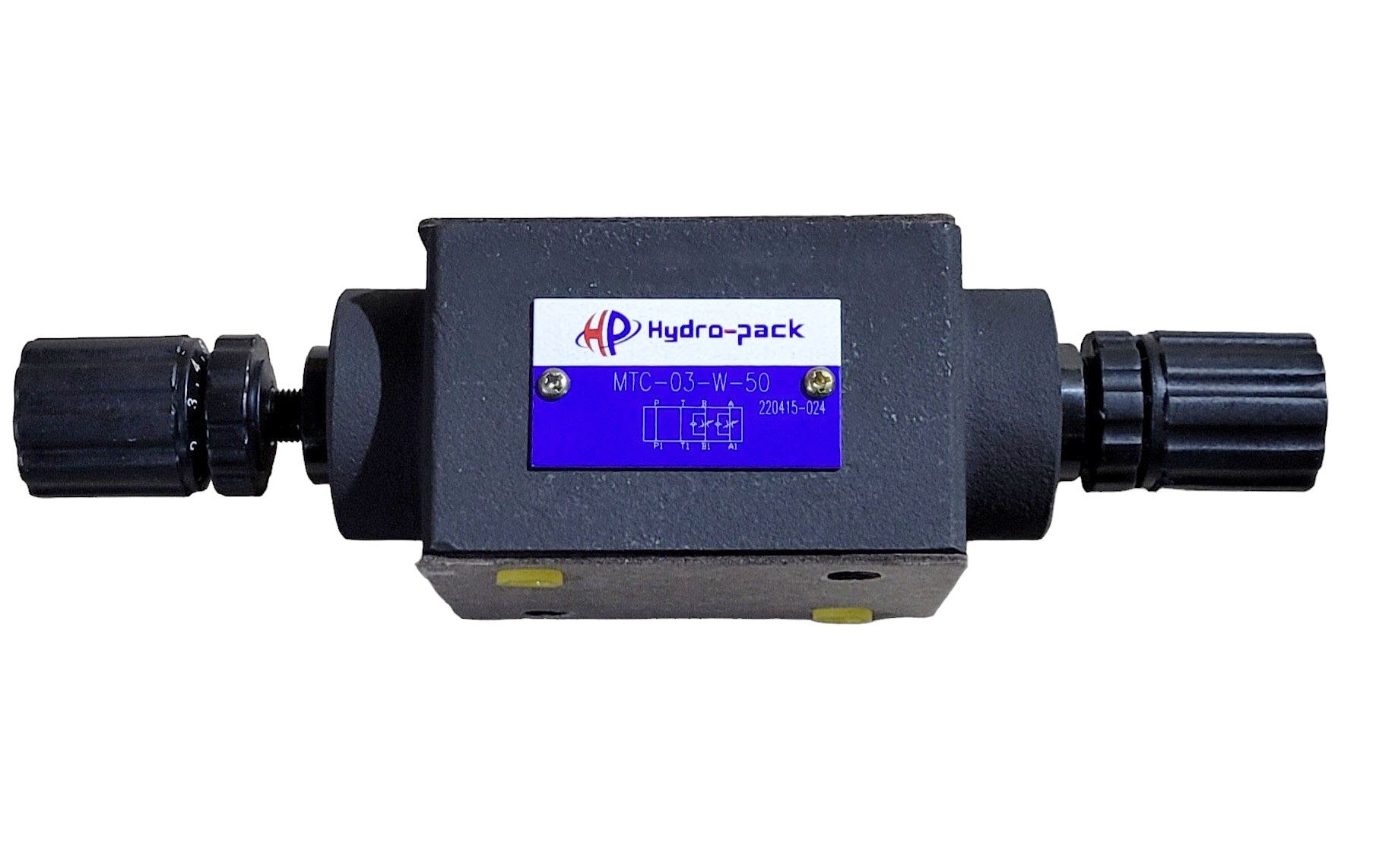

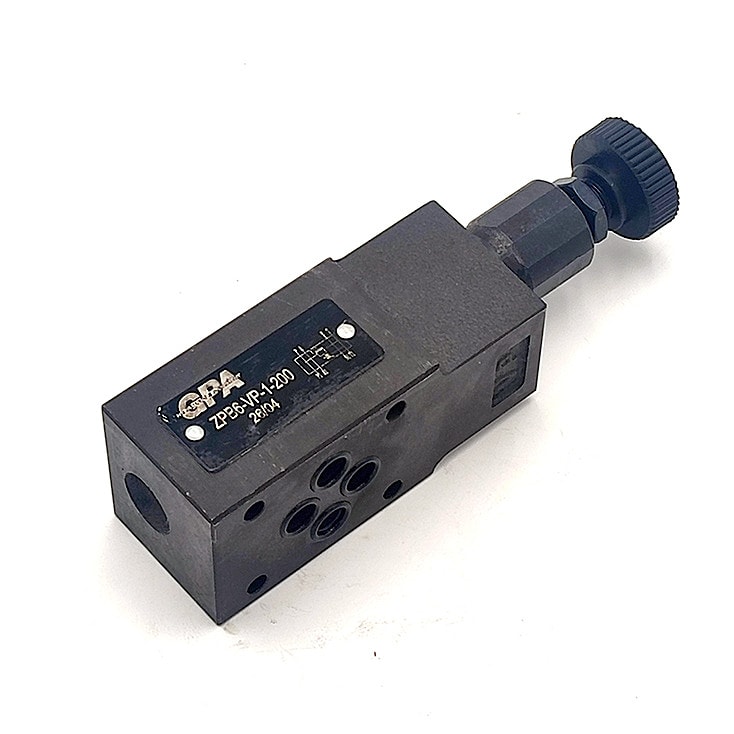

Модульный дроссель предназначен для дросселирования потока рабочей жидкости на сливе при включенном электромагнитном клапане и свободном пропускании при ...
Предназначен для регулировки потока в одной из линий. Технические данные: Максимальный поток 90 l/min Давление макс. 300 bar Регулируемый поток 2 + 50 l/min рекомендуемая вязкость 10-420 cSt Рабочая температура -20 + +90 °C Фильтрация 25 мкм ...
клапаны давления модульные (5)

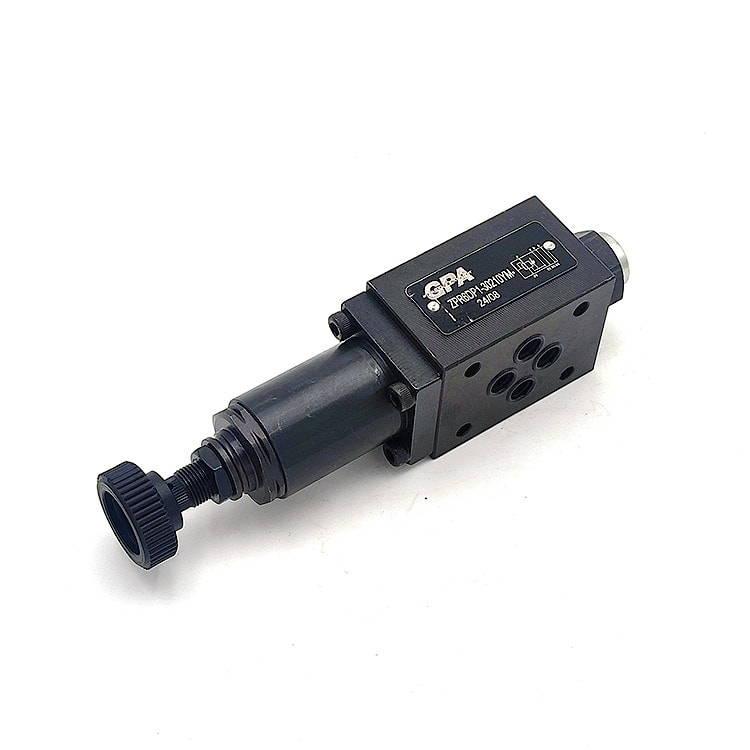

2-ходовой компенсатор давления обычно используется вместе с пропорциональными распределителями для поддержания равномерного потока независимо от колебаний давления. Должна быть исключена возможность разрежения в линии потребителя (попутная нагрузка) ...
3-ходовой компенсатор давления обычно используется вместе с пропорциональными распределителями для поддержания равномерного потока независимо от колебаний давления. Выбор управляющего давления осуществляется с помощью встроенного логического ...
клапаны обратные модульные (1)
Клапаны обратные используются в гидросистемах для запирания потока рабочей жидкости, движущегося в одном направлении, и свободного пропускания обратного потока. В гидроситемах клапаны обратные применяются: - для обхода дросселирующих устройств - для ...
клапаны тормозные модульные (1)

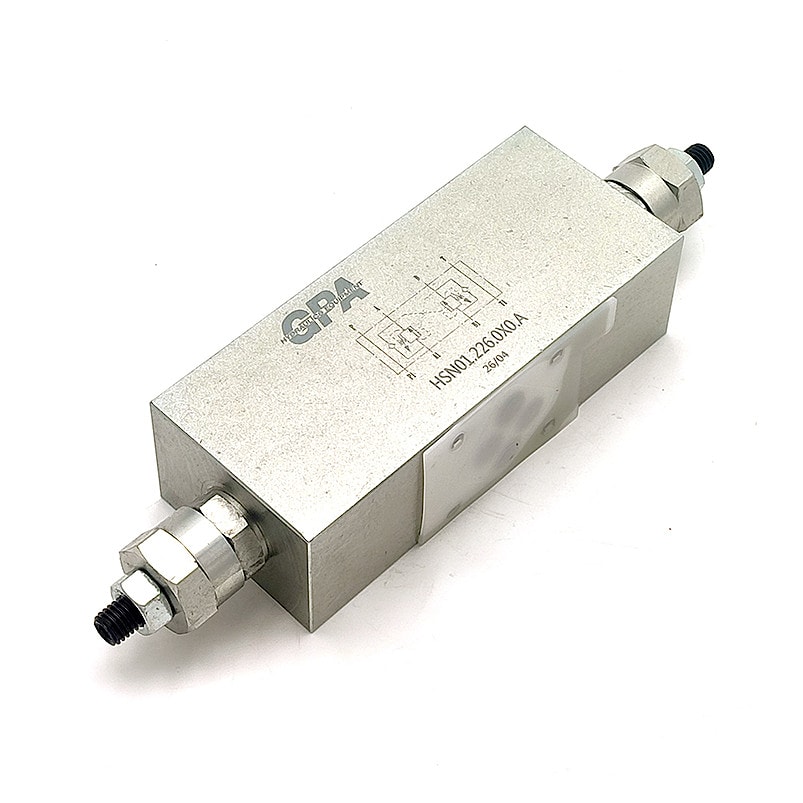

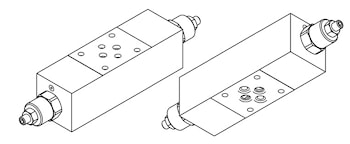

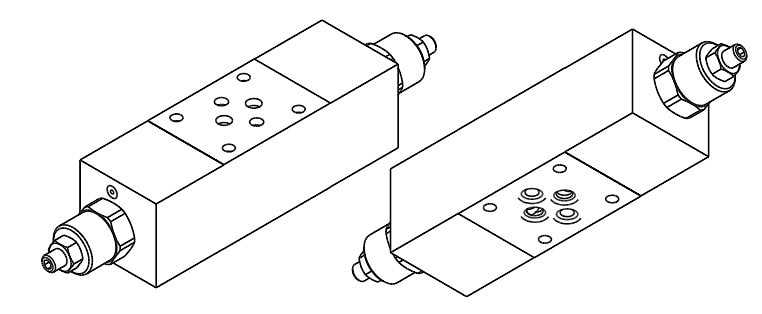

Клапан удержания нагрузки, контрбаланс. Технические данные: Макс. расход 35 l/min Макс. давление 350 bar Отношение площадей управления 4,25:1 Отношение площадей управления под заказ 3:1 8:1 10:1 рекомендуемая вязкость 10-420 cSt Рабочая температура ...
