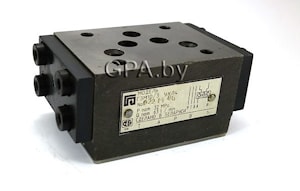

Гидрозамки модульные ГЗМ Ду10

320 бар, до 100 л/мин

Предназначены для герметичного запирания полостей гидроцилиндра после прекращения подачи рабочей жидкости, поэтому они пропускают поток рабочей жидкости в одном направлении и запирают в обратном направлении при отсутствии управляющего воздействия, а при наличии управляющего воздействия — пропускают в обоих направлениях.

Технические характеристики гидрозамков ГЗМ10

Условный проход, мм	10
Давление на входе, МПа (кгс/см2):
номинальное	32(320)
максимальное	35(350)
минимальное (при номинальном расходе)	0,7(7)
Максимально допустимое давление на выходе, МПа (кгс/см2)	35(350)
Давление открывания обратного клапана, МПа (кгс/см2)	0,05(0,5)
Давление управления, МПа (кгс/см2)	35(350)
минимальное (при номинальном давлении)	12(120)
Расход рабочей жидкости, л/мин:
номинальный	63
максимальный	100
Объем камеры управления, см3, не более	1,2
Максимальные внутренние утечки по поршню, см3/мин	160
Соотношение рабочих площадей, не менее	1:3
Максимальные внутренние утечки в сопряжении «клапан — седло», см3/мин	0,5
Масса, кг	2,2

Условное графическое обозначение модульных гидрозамков

Структура условного обозначения

График зависимости перепада давления от расхода

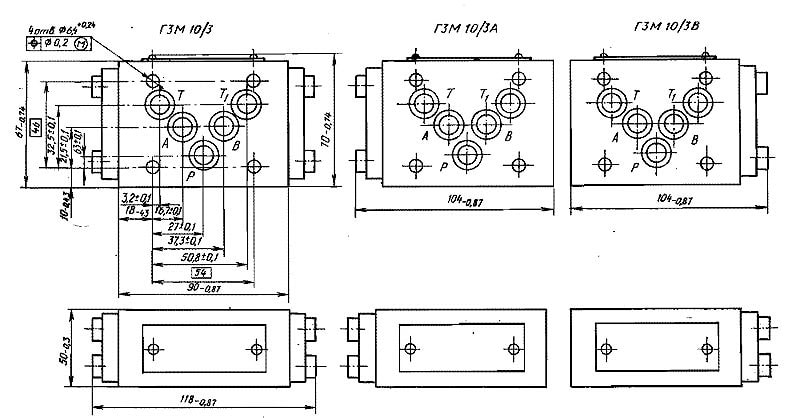

Размеры гидрозамков типа ГЗМ10



Устройство и принцип работы:

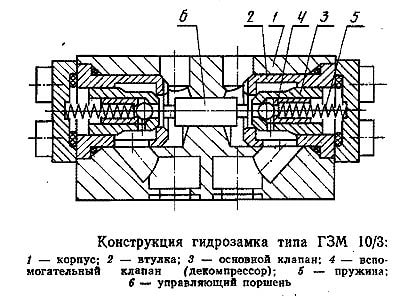

Конструкция гидрозамка типа ГЗМ 10/3 показана на рисунке.
В расточке корпуса 1 справа и слева во втулках 2 установлены основной 3 и вспомогательный 4 клапаны (декомпрессоры), которые прижимаются к седлам пружиной 5. В центральной части расточки корпуса установлен управляющий поршень 6.
Каналы А и В, выходящие на нижнюю стыковую плоскость, соединены с надклапанными полостями, а каналы А и В, выходящие на верхнюю стыковую плоскость, соединены с подклапанными полостями. Поток рабочей жидкости от трехпозиционного гидрораспределителя, находящегося в одной из крайних позиций, подается, например, в канал В, выходящий на верхнюю стыковую плоскость. Давлением жидкости открывается основной (левый) клапан S. и жидкость поступает в ка-нал В выходящий на нижнюю стыковую плоскость. а из него — в одну из полостей исполнительного механизма. Одновременно давлением жидкости поршень 6 перемещается вправо, открывая вспомогательный (правый) клапан 4, и разгружает надклапанную полость. Разгрузка над-клапанной полости происходит до тех пор, пока усилие, развиваемое поршнем 6, будет достаточным для открывания правого (основного) клапана. Поток рабочей жидкости, вытесняемый из второй полости исполнительного механизма, поступает в канал А, выходящий на нижнюю стыковую плоскость, через принудительно открытый основной клапан и попадает в канал Л, выходящий' на верхнюю стыковую плоскость, и оттуда в гидрораспределитель. Когда гидрораспределитель устанавливается в среднюю позицию (при этом каналы А и В со стороны верхней стыковой плоскости сообщаются со сливом), основные и вспомогательные клапаны под воздействием пружин 5 закрываются, герметично запирая обе полости исполнительного механизма.
Работа одинарных гидрозамков аналогична.
