Фильтры сливные тип 3ФС

Фильтры сливные типа 3ФС используют в гидроприводах различных машин для очистки минеральных масел.

Принцип работы сливного фильтра

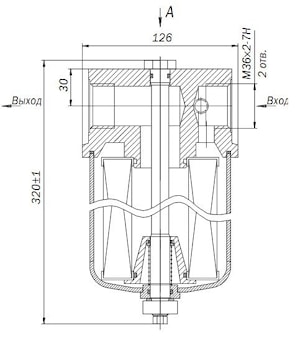

Рабочая жидкость из системы через входное отверстие в головке фильтра поступает в его полость и проходит через фильтроэлемент, очищается и через выходное отверстие в головке фильтра сливается в бак.

По мере загрязнения фильтроэлемента повышается перепад давления на фильтроэлементе. При достижении давления на входе 0.30 ± 0.03 МПа срабатывает реле давления и выдает сигнал о необходимости замены фильтроэлемента.

Фильтры могут комплектоваться фильтроэлементами С4ФГМ-10, С4ФГМ25, С4ФГМ-40.

Условия эксплуатации фильтров

Фильтры работают на минеральных маслах вязкостью от 10 до 500 мм /с. Температура рабочей жидкости от – 30°С до +70°С.
Температура окружающей среды от –45°С до +40°С.

Климатическое исполнение и категория размещения фильтров для экспорта в страны с умеренным климатом – У2, для экспорта в страны с тропическим климатом – Т2.

Структура обозначений

Примеры условных обозначений при заказе:

фильтр сливной, поставляемого в страны с умереным климатом — Фильтр сливной 3ФС У2;
фильтр сливной, для экспорта в страны с тропическим климатом — Фильтр сливной 3ФС Т2.

Технические характеристики сливного фильтра
