Смазочные пластинчатые насосы типа С12-5М-.. и С12-4М-..

Насосы пластинчатые нерегулируемые для смазки типа С12-4М-.. и С12-5М-.. однократного действия применяются для подачи чистых минеральных масел в смазочные системы станков и других машин. Номинальная частота вращения 1500 об/мин.

Насосы для смазки типа С12-4М-.. и С12-5М-.. являются модернизированными аналогами устаревших моделей насосов типа С12-4.. (например: С12-41, С12-43) и типа С12-5..(например: С12-52, С12-54). Насосы C12 соответствуют ТУ 2-053-1764-85.

Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17 до 213 мм²/c (сСт*) и температурой от +10 до +50°C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм.

Насосы С12-4М выполнены с реверсивным направлением вращения вала и постоянным направлением потока масла.

Насосы С12-5М имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода).

Технические характеристики насосов для смазки типа С12-4М-.. и С12-5М-.. :

Наимено- вание насосов	Подача, л/мин	Давление на выходе, Мпа	Рабочий объем, см3	Номинальная мощность, кВт	Масса, кг
С12-4М-2	1,8	0,25-0,4	2	0,05	1,8
С12-4М-3,2	2,9	0,25 - 0,4	3,2	0,06	1,8
С12-4М-4	4,2	0,25 - 0,4	4	0,07	2,8
С12-4М-6,3	6,6	0,25-0,4	6,3	0,12	2,8
С12-4М-10	8	0,25-0,4	10	0,18	2,8
С12-5М-2	2,5	0,25 - 0,4	2	0,05	1,6
С12 5М-3,2	4	0,25 - 0,4	3,2	0,06	1,6
C12-5M-4	5	0,25 - 0,4	4	0,07	2,5
С12-5М-6,3	8	0,25-0,4	6,3	0,12	2,5
С12-5М-10	8,5	0,25 - 0,4	10	0,18	2,5

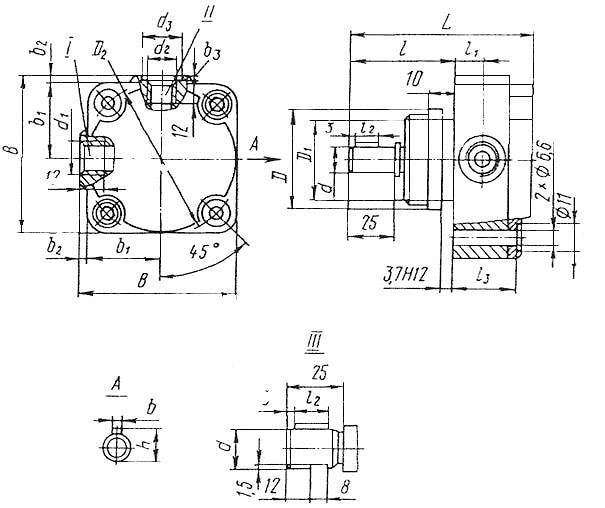

Габаритные и присоединительные размеры насосов типа С12-4М-.. и С12-5М-..

Насос	Размеры, мм
	D	D1	D2	d	dl	d2	d3	В	b	b1	b2	b3	L	l	l1	12	l3	h
С12-4М-2; -3,2	45h6	40h12	75	12j6	М16х1,5	М14х1,5	20+0,4	75	4h9	37	2	1	94	49	14	12H15	30,5	14
С12-5М-2; -3,2	45h6	40h12	75	12j6	М16х1,5	М14х1,5	20+0,4	75	4h9	37	2	1	84	49	14	12H15	35,5	14
С12-4М-4; -6,3; -10	55h6	50h12	86	20j6	М22х1,5	М16х1,5	22+0,4	86	6h9	41	4	2	110	61	16	18H15	40,5	23
С12-5М-4; -6,3; -10	55h6	50h12	86	20j6	М22х1,5	М16х1,5	22+0,4	86	6h9	41	4	2	105	61	16	18H15	34,5	23
