Гидравлическая установка для управления системой мойки колесных пар железнодорожного подвижного состава 100/200 бар, 60/24 л/мин.
Гидроустановка предназначена для обеспечения работы и управления гидравлическими механизмами установки мойки колесных пар. Конструкция обеспечивает подачу рабочей жидкости к исполнительным механизмам, регулирование расхода и давления, а также управление последовательностью выполнения рабочих операций. По требованию заказчика возможна поставка изделия в индивидуальной комплектации с учётом технических требований и условий эксплуатации.
Описание установки гидравлической:

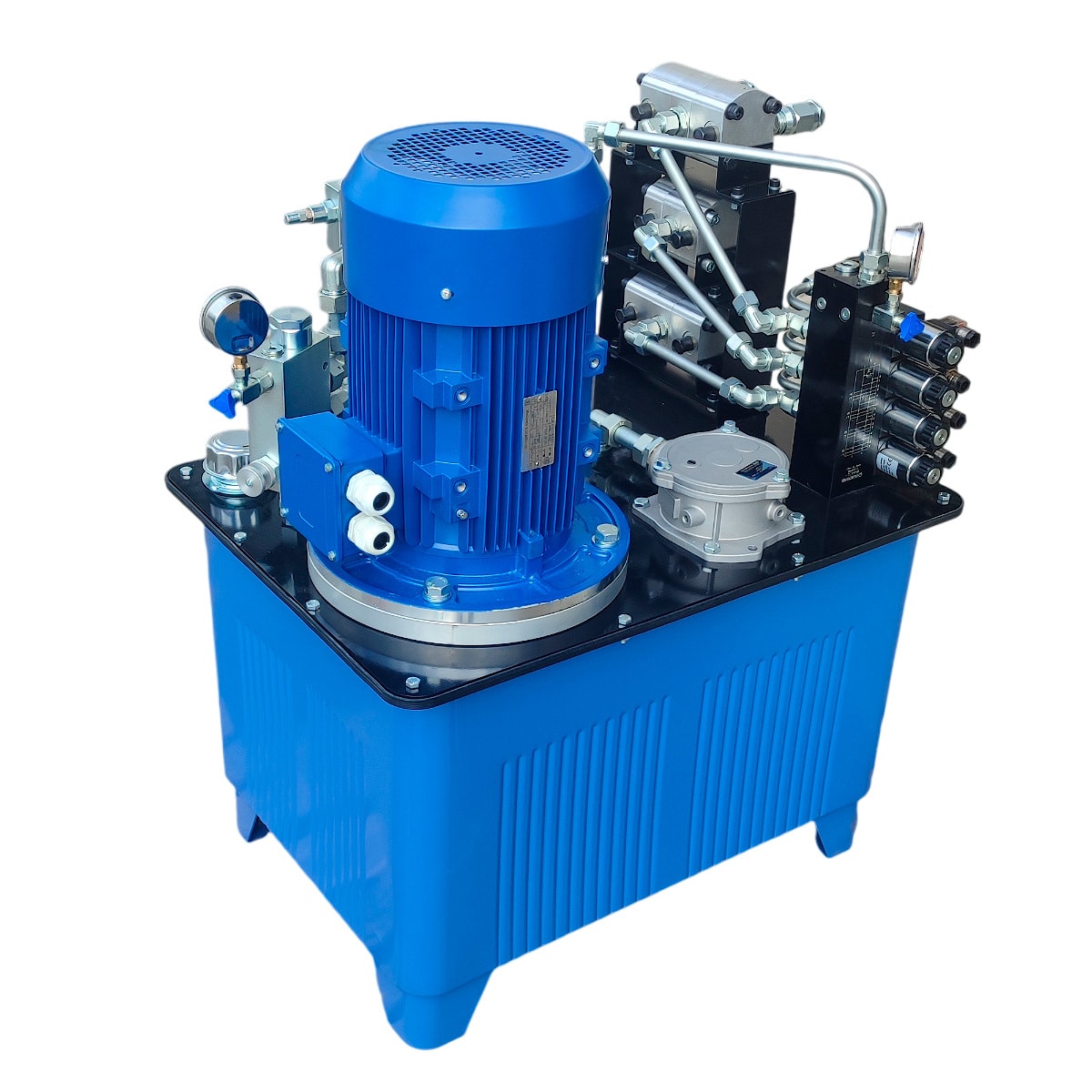

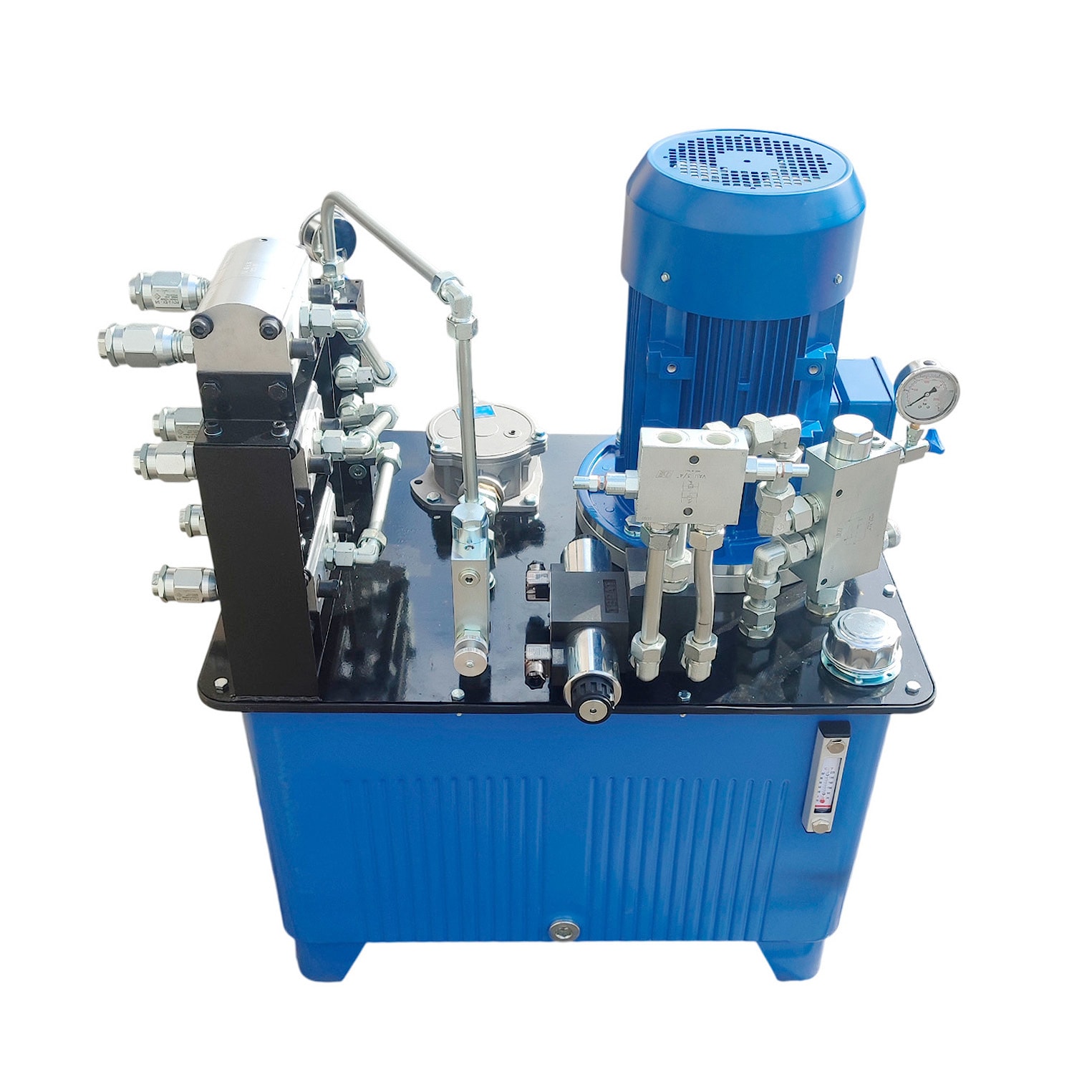

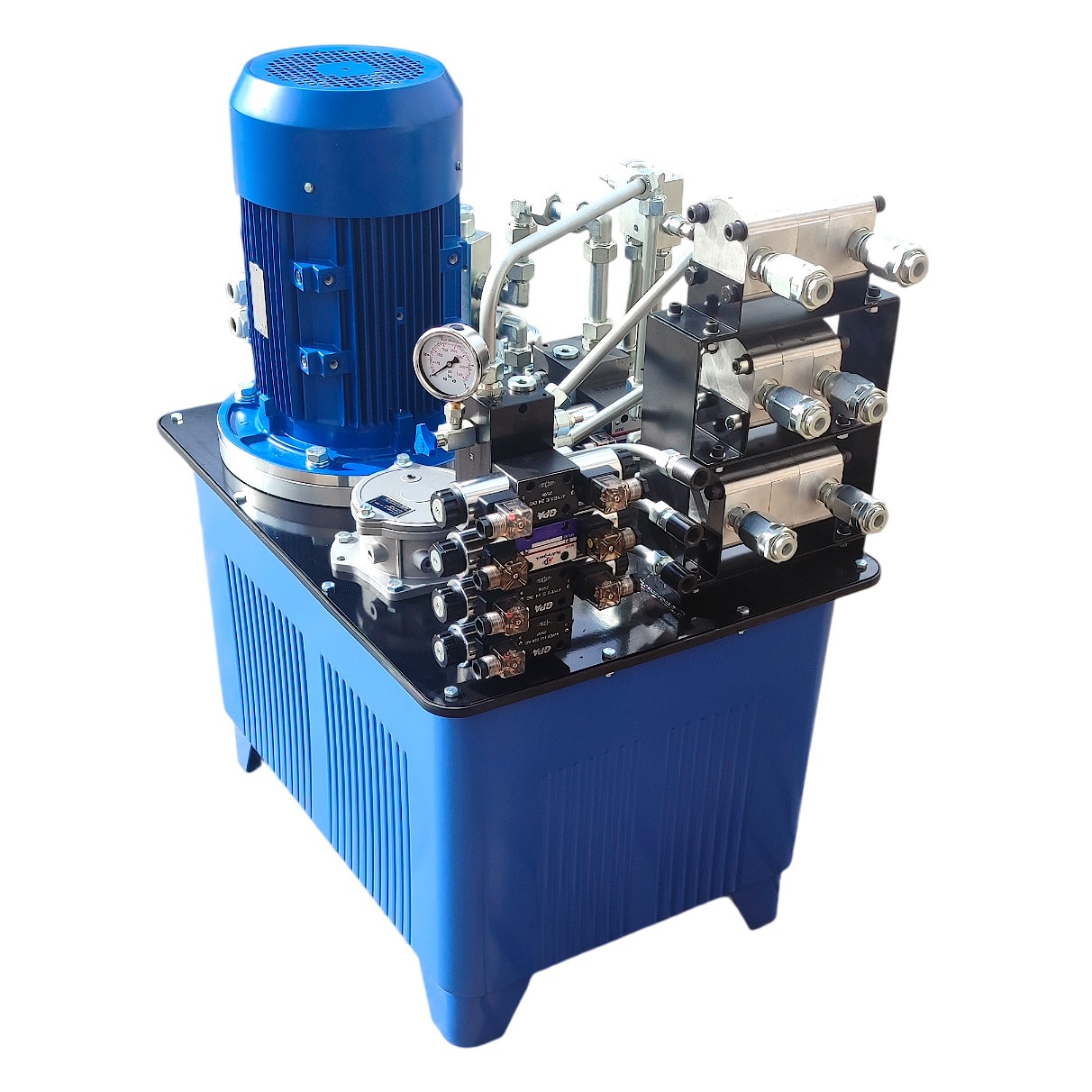

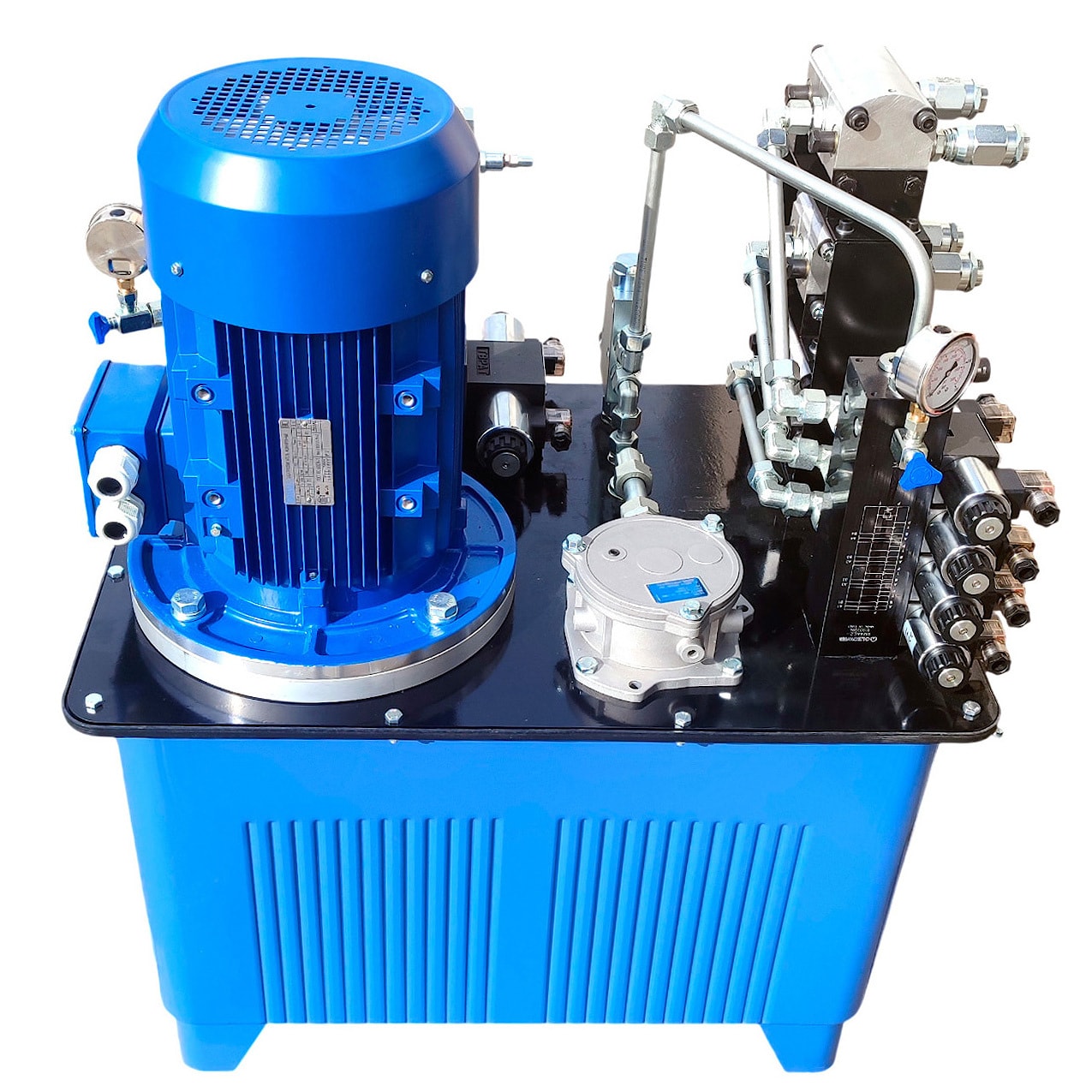

Гидравлическая установка представляет собой сборочную единицу с компактным размещением основных гидравлических и электротехнических компонентов. На крышке гидравлического бака установлен электродвигатель, соединённый с тандемным гидронасосом посредством монтажного колокола и муфты. Тандемный гидронасос размещён внутри гидравлического бака. На крышке бака также установлены сливной фильтр и заливная горловина с сапуном. На передней стенке бака расположены маслоуказатель для визуального контроля уровня рабочей жидкости и сливная пробка для её удаления из гидробака. Комплект гидравлического оборудования установлен на крышке гидравлического бака и включает регуляторы потока, монтажные плиты, гидрораспределители, делители потока, дроссели и предохранительные клапаны.
Технические характеристики:
| Наименование параметров | Значение |
| Электродвигатель М |
|
| Мощность, кВт | 11 |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1500 |
| Насос шестеренный Н1 |
|
| Рабочий объём, см3 | 42 |
| Максимальное рабочее давление, бар | 100 |
| Подача, л/мин | 60 |
| Направление вращения | правое |
| Насос шестеренный Н2 | |
| Рабочий объем | 16 |
| Максимальное рабочее давление, бар | 200 |
| Подача, л/мин | 24 |
| Направление вращения | правое |
| Бак Б объём, л | 160 |
| Размещение | горизонтально |
| Температура окружающей среды, °С: |
|
| Минимальная | - 20 |
| Максимальная | +50 |
| Основные марки рабочей жидкости*: |
|
| Зимой | МГ-15В ТУ 38.101479-00 |
| Летом | МГЕ-46В ТУ 38.001347-83 |
| Фильтр заливной с сапуном ФВ | |
| Номинальная тонкость фильтрации, мкм | 40 |
| Фильтр сливной Ф | |
| Номинальная тонкость фильтрации, мкм | 10 |
| Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже | 10 |
| Количество заливаемой раб. жидкости **, л | 112 |
| Масса гидроустановки, не более, кг | 150 |
| Масса гидроустановки с раб. жидкостью, не более, кг | 250 |
| Габаритные размеры, не более, мм | 262 |
| a (длина) | 900 |
| b (ширина) | 650 |
| c (высота) | 1000 |

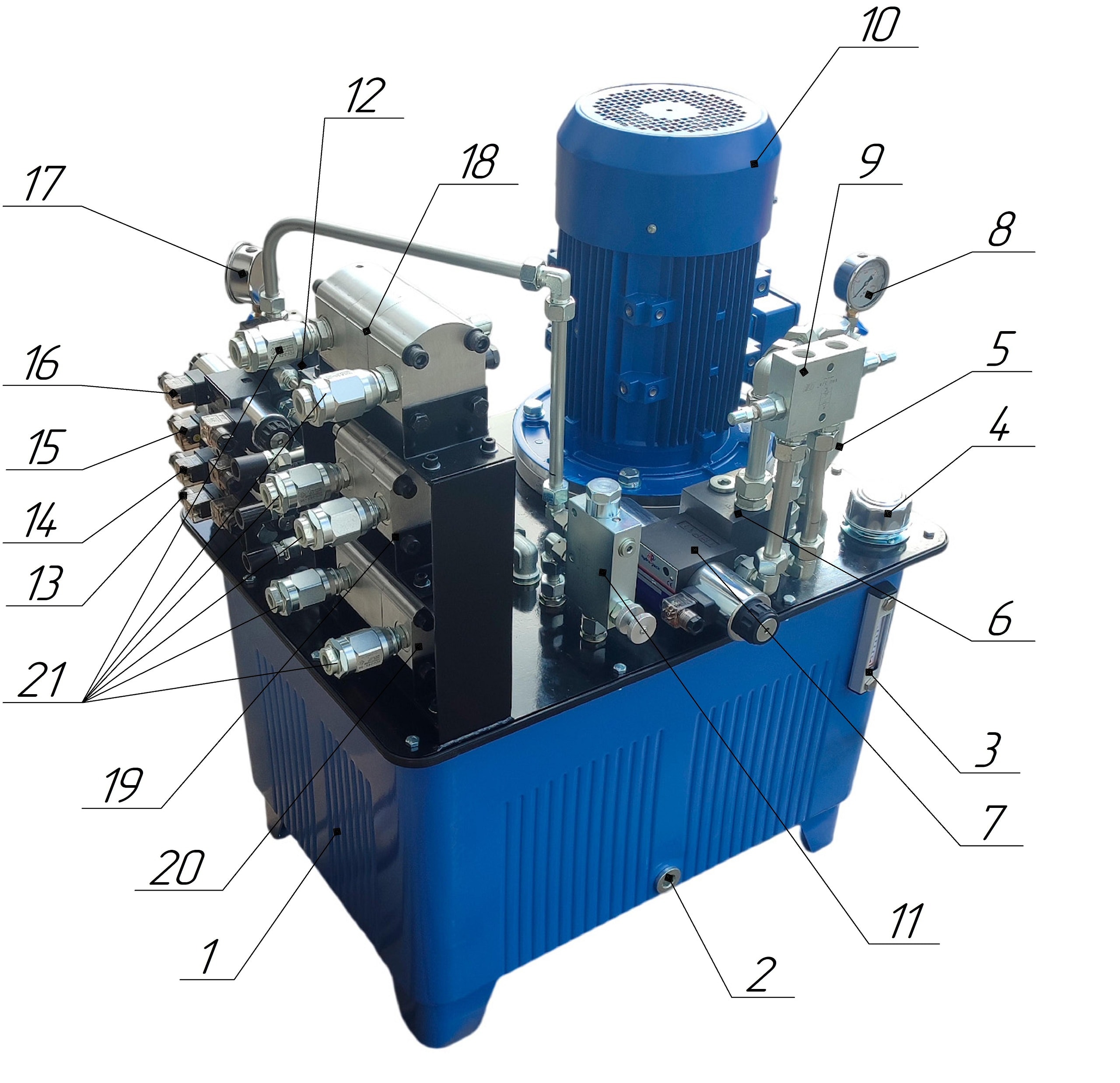

| 1. Бак гидравлический Б | 2. Пробка сливная ПС |
| 3. Маслоуказатель МУ | 4. Сапун с заливной горловиной ФС |
| 5. Регулятор потока РП1 | 6. Плита монтажная ПМ1 |
| 7. Гидрораспределитель Р1 | 8. Манометр с краном МН1 с Кр |
| 9. Перекрестный предохранительный клапан ППК | 10. Электродвигатель М |
| 11. Регулятор потока РП2 | 12. Плита монтажная ПМ2 |
| 13. Гидрораспределитель Р2 | 14. Гидрораспределитель Р3 |
| 15. Гидрораспределитель Р4 | 16. Гидрораспределитель Р5 |
| 17. Манометр с краном МН2 с Кр | 18. Делитель потока ДП3 |
| 19. Делитель потока ДП2 | 20. Делитель потока ДП1 |
| 21. Дроссель регулируемый |
Принцип работы установки гидравлической:

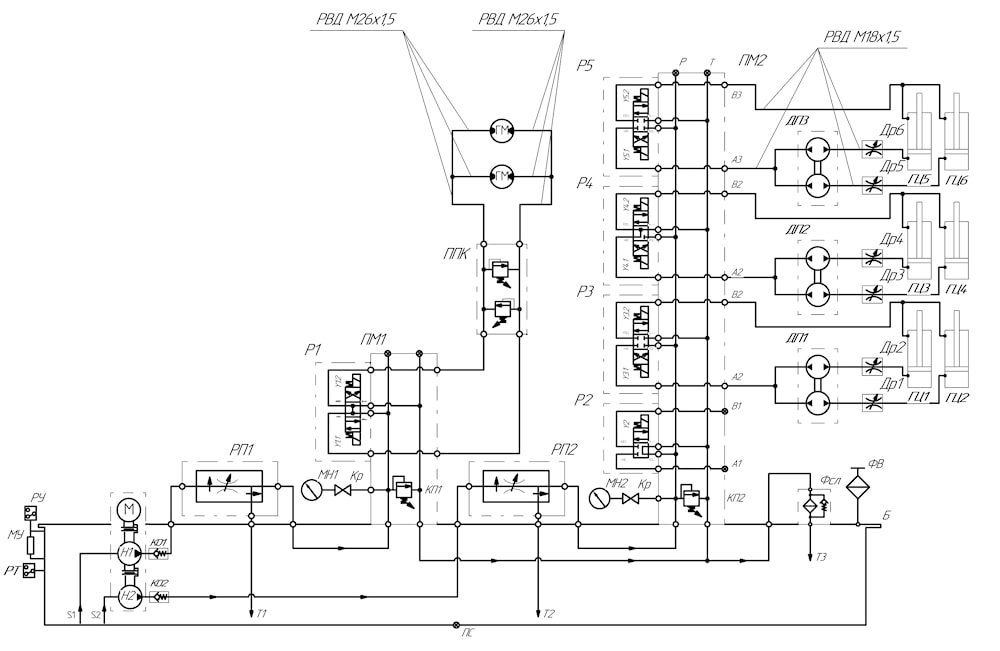

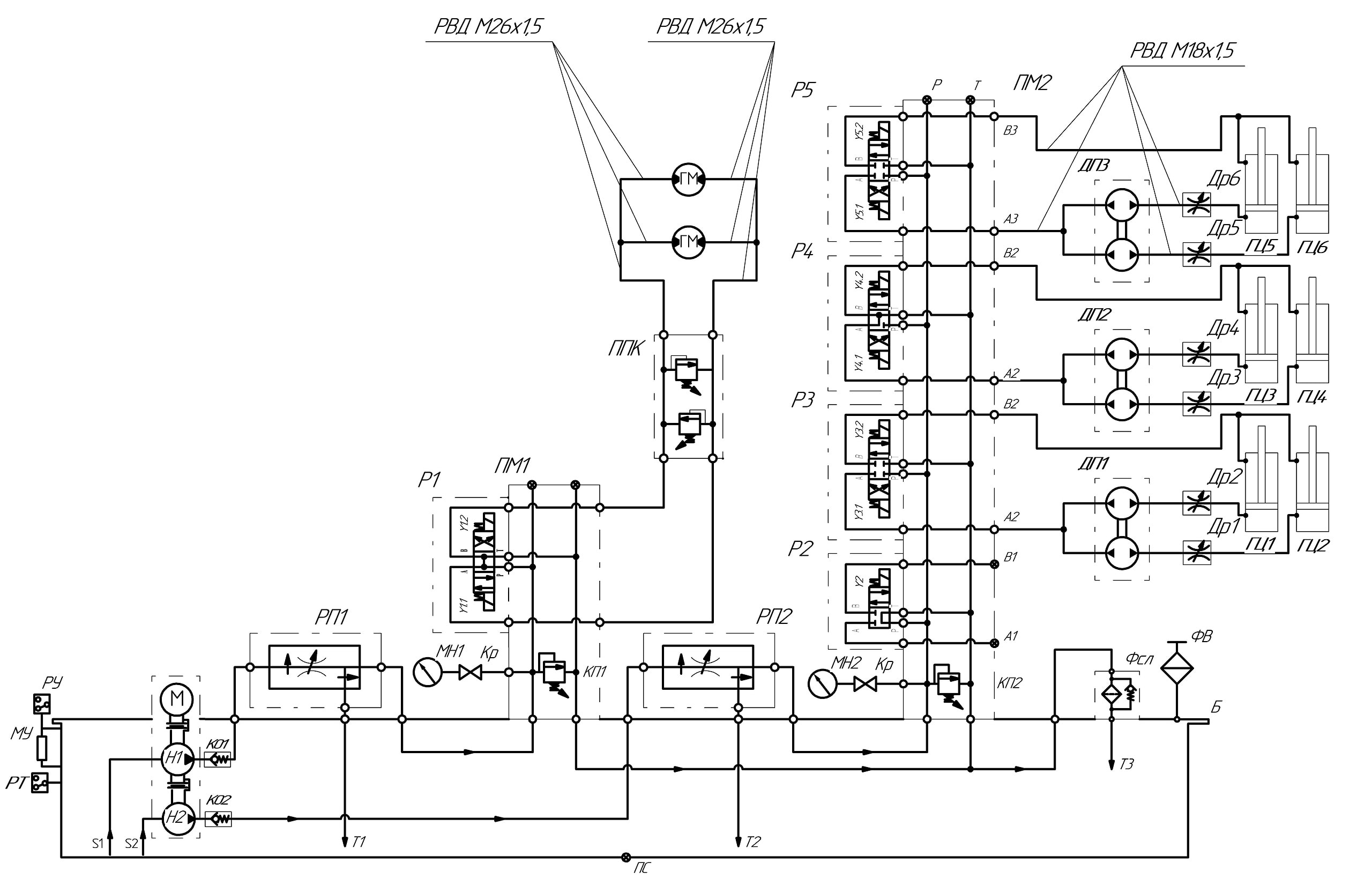

Шестеренные насосы Н1 и Н2 (см. рис. 1), приводимые во вращение электродвигателем М, осуществляют забор рабочей жидкости из гидравлического бака Б и подают её через обратные клапаны КО1 и КО2 в напорную линию гидросистемы. Из напорной линии рабочая жидкость поступает в регуляторы потока, предназначенные для регулирования расхода рабочей жидкости, а затем — в монтажные плиты с установленными в них предохранительными клапанами. Предохранительные клапаны предназначены для защиты гидросистемы от превышения установленного рабочего давления. Гидрораспределители, установленные на монтажных плитах, предназначены для управления направлением потока рабочей жидкости и, соответственно, изменения направления вращения гидромоторов либо управления движением гидроцилиндров (выдвижение и втягивание штока). Делители потока предназначены для обеспечения равномерного перемещения гидроцилиндров при их параллельной работе. Регулируемые дроссели предназначены для регулирования скорости выдвижения и втягивания штоков гидроцилиндров. Для очистки рабочей жидкости от механических загрязнений в сливной линии установлен фильтр. Контроль уровня рабочей жидкости в гидравлическом баке осуществляется с помощью маслоуказателя с электромагнитным датчиком. Для контроля температуры рабочей жидкости предусмотрен датчик температуры. Заполнение гидравлического бака рабочей жидкостью осуществляется через заливной фильтр с сапуном. Слив рабочей жидкости из гидравлического бака производится через сливную пробку ПС.
