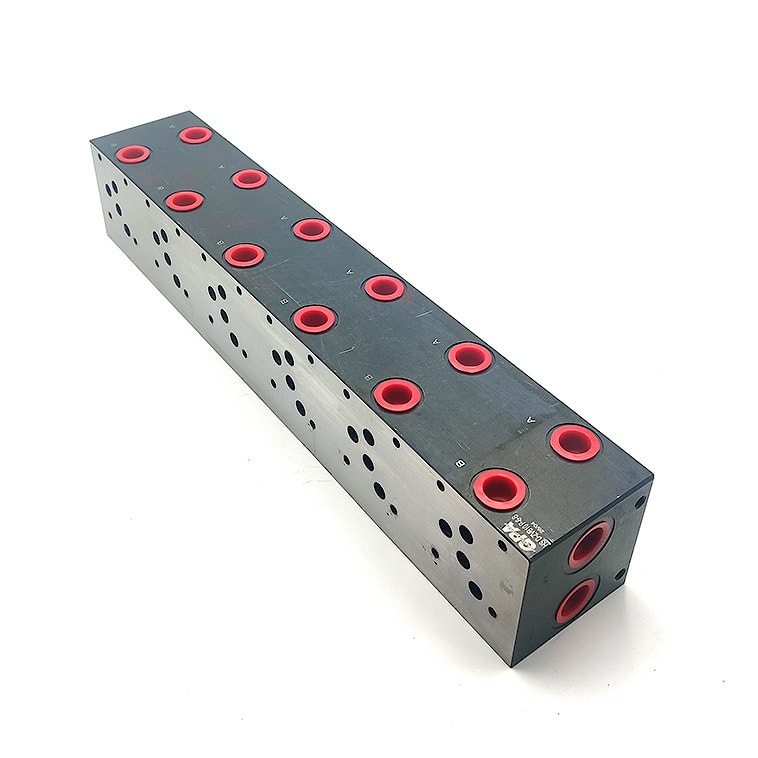

Плиты монтажные гидравлические HS D-ZVB10 (СЕТОР5)

ДУ10, 310 бар, сталь.

Монтажные гидравлические плиты HS D-ZVB10 (CETOP 5) предназначены для установки гидрораспределителей, модульных клапанов и других гидравлических компонентов, выполненных по стандарту CETOP 5 / NG10 (ISO 4401-05). Плиты обеспечивают компактную компоновку гидросистемы, надежное распределение рабочих потоков и удобство монтажа оборудования.

Конструкция плиты предусматривает присоединительные каналы P, T, A и B, выполненные в соответствии со стандартной схемой CETOP 5, что обеспечивает полную совместимость с большинством гидрораспределителей и модульной гидроаппаратуры ведущих производителей. Герметичность соединений достигается за счет применения уплотнительных колец (O-Ring), а крепление аппаратуры осуществляется высокопрочными крепежными элементами.

Серия HS D-ZVB10 выпускается в различных исполнениях с количеством монтажных мест от одного до нескольких постов, а также может комплектоваться встроенным предохранительным клапаном для защиты гидросистемы от превышения рабочего давления. В зависимости от исполнения используются боковые или нижние резьбовые порты для подключения гидролиний.

Общие технические характеристики:

• Материал: высококачественная сталь с антикоррозийным покрытием.
• Стандарт: СЕТОP5, ДУ10.
• Максимальное давление: 310 бар.
• Параллельное соединение.
• Есть возможность установки предохранительного ввёртного гидроклапана в зависимости от модели.

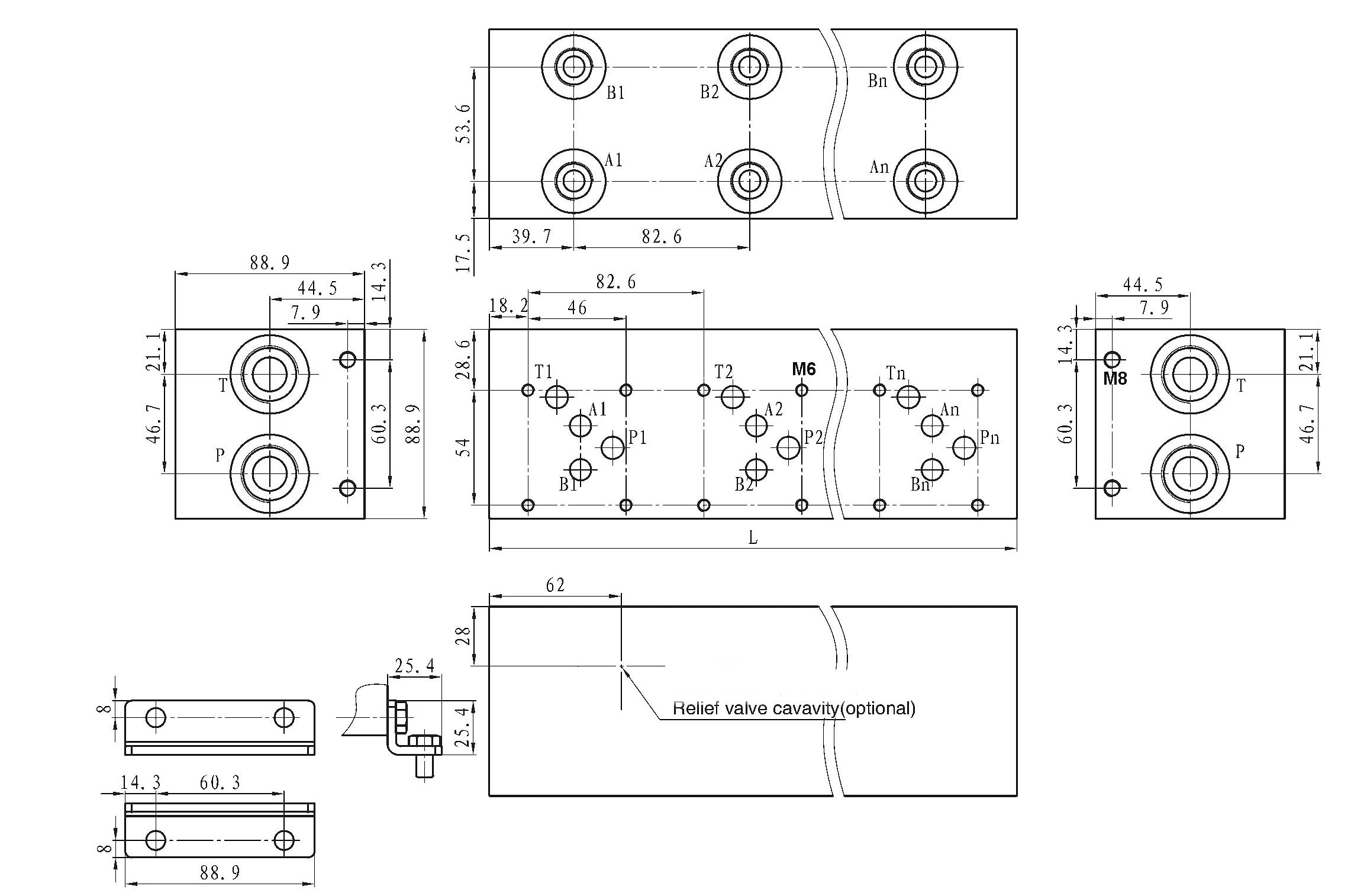

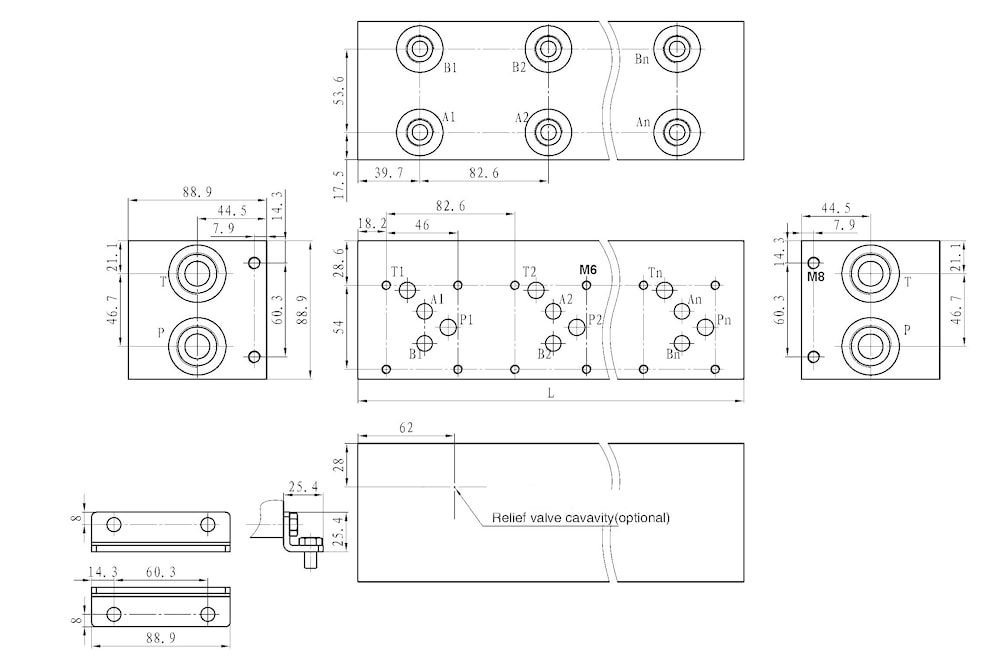

• Отверстия P,T (см рисунок ниже) BSP 3/4", отверстия A,B BSP 1/2".
