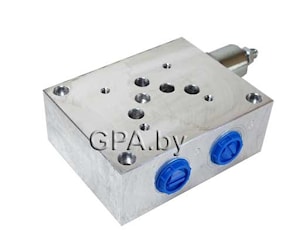

Одноместная монтажная плита с предохранительным клапаном NG10/1-RV 350 бар, алюминий
350 бар, алюминий

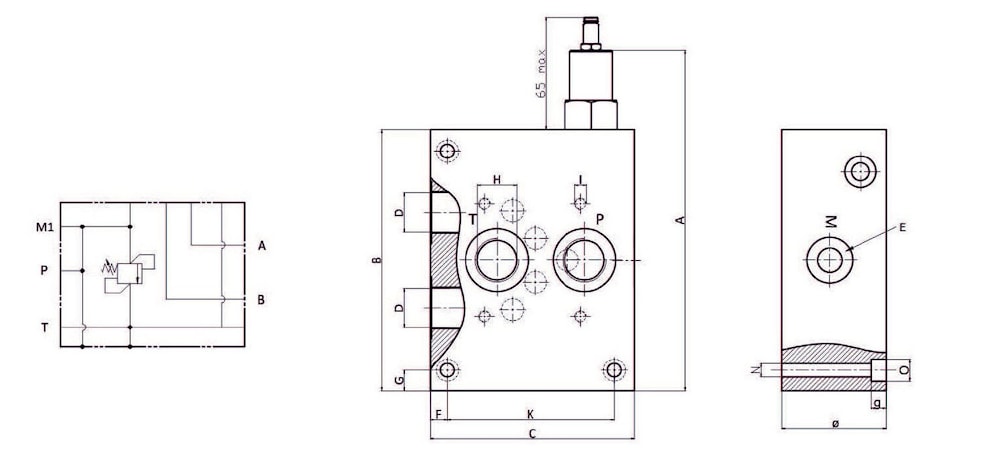

Одноместная монтажная плита с предохранительным клапаном NG10/1-RV предназначена для монтажа гидрораспределителей со стыковой поверхностью по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340Размеры в мм:
| A | B | C | D | E | F | G | H | I | K | N | O | o | |
| NG10/1-RV | 167 | 124 | 98 | 1/2"BSP | 1/4"BSP | 9 | 10 | 1/2 "BSP | M6 | 3/8"BSP | 10.50 | 10.50 | 7 |
производитель
GPA
Если вы хотите купить одноместная монтажная плита с предохранительным клапаном ng10/1-rv , вы можете:
