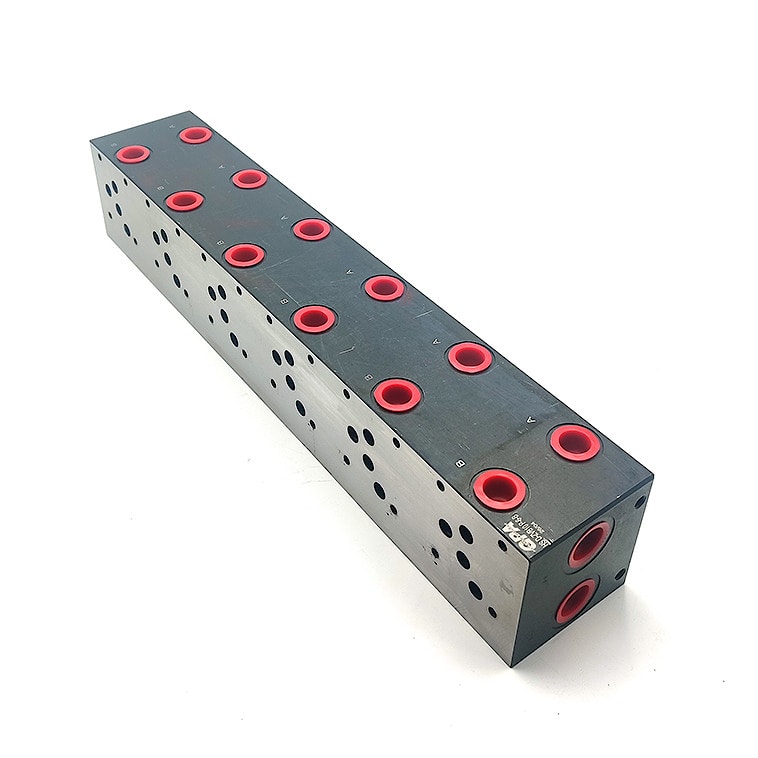

Многоместная монтажная плита с предохранительным клапаном NG10 RV Ду10 350 бар 2-6 мест параллельное, алюминий
Ду10 350 бар
2-6 мест параллельное, алюминий
Многоместная монтажная плита с предохранительным клапаном NG10/1-RV предназначена для монтажа гидрораспределителей со стыковой поверхностью по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340 соединение параллельное
Размеры в мм:
| Количество секций | L | L1 | |
| NG10/2-RV | 2 | 175 | 159 |
| NG10/3-RV | 3 | 250 | 234 |
| NG10/4-RV | 4 | 325 | 309 |
| NG10/5-RV | 5 | 400 | 384 |
| NG10/6-RV | 6 | 475 | 459 |
производитель
GPA
