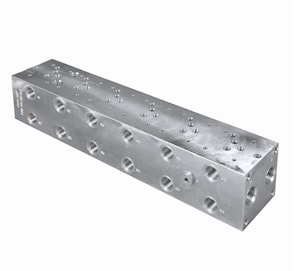

Многоместная монтажная гидравлическая плита без клапана NG10 Ду10 380 бар 2-6 мест параллельное, алюминий

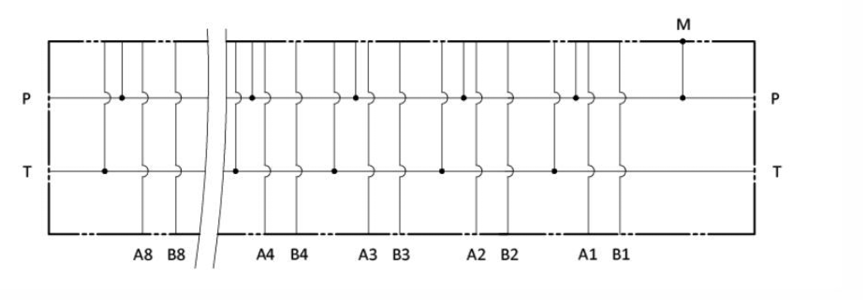

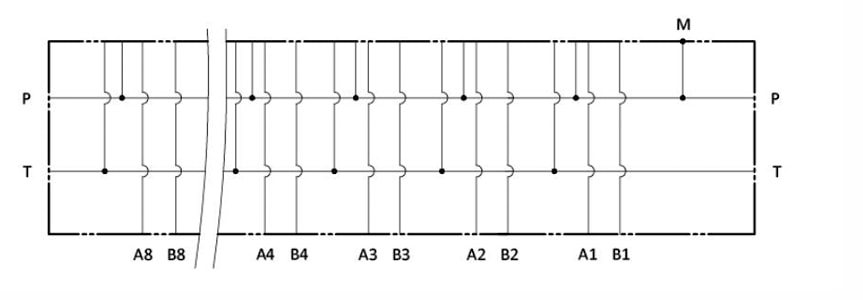

Гидравлическая схема:

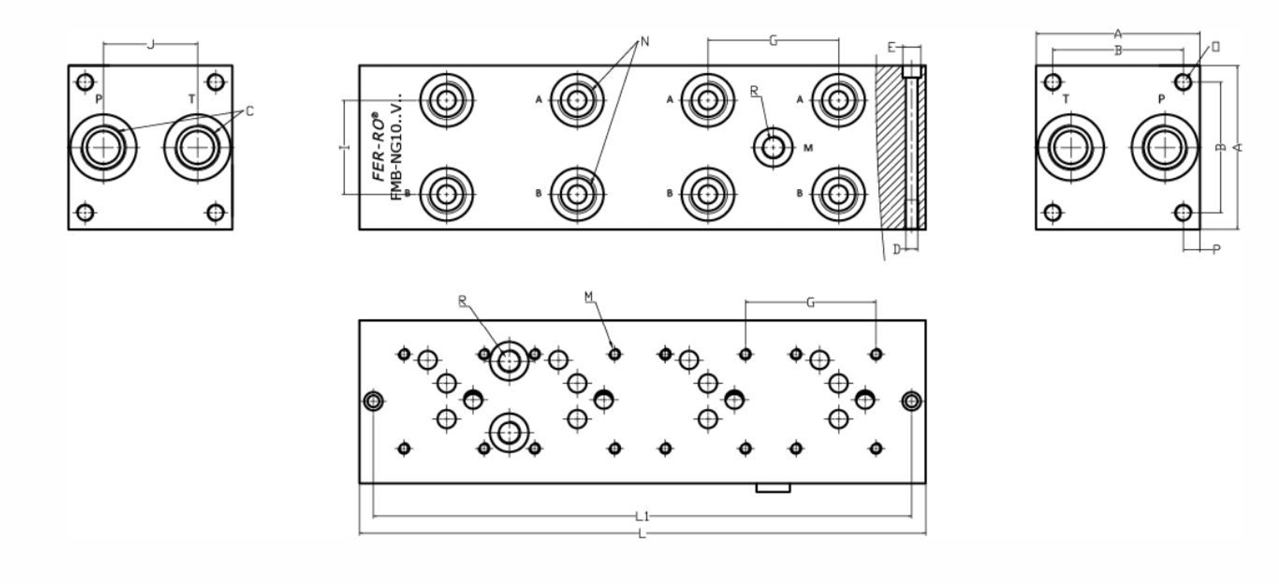

| Код заказа | Макс. давление, бар | Кол-во мест | Размеры, мм | ||||||||||||||
| A | B | C | D | E | G | I | J | L | L1 | M | N | O | P | R | |||
| NG10-2 | 280 | 2 | 94 | 75 | G3/4 BSP | M8 | 10.5 | 75 | 54 | 54 | 175 | 159 | M6 | G1/2 BSP | M10 | 9.5 | G1/4 BSP |
| NG10-3 | 280 | 3 | 94 | 75 | G3/4 BSP | M8 | 10.5 | 75 | 54 | 54 | 250 | 234 | M6 | G1/2 BSP | M10 | 9.5 | G1/4 BSP |
| NG10-4 | 250 | 4 | 94 | 75 | G3/4 BSP | M8 | 10.5 | 75 | 54 | 54 | 325 | 309 | M6 | G1/2 BSP | M10 | 9.5 | G1/4 BSP |
| NG10-5 | 250 | 5 | 94 | 75 | G3/4 BSP | M8 | 10.5 | 75 | 54 | 54 | 400 | 384 | M6 | G1/2 BSP | M10 | 9.5 | G1/4 BSP |
| NG10-6 | 250 | 6 | 94 | 75 | G3/4 BSP | M8 | 10.5 | 75 | 54 | 54 | 475 | 459 | M6 | G1/2 BSP | M10 | 9.5 | G1/4 BSP |
Многоместная монтажная гидравлическая плита NG10 - ваш надежный партнер в создании эффективных гидравлических систем. Этот продукт предназначен для упрощения монтажа и обслуживания гидрораспределителей, обеспечивая их стабильное функционирование без необходимости в клапанах.
Ключевые особенности:
• Без клапанов: дает возможность настроить систему для удовлетворения специфических потребностей.
• Многоместный дизайн: позволяет подключать множество распределителей одновременно, увеличивая эффективность системы.
Преимущества для пользователя:
• Универсальность установки: благодаря стандартным размерам CETOP5-NG10, плита легко вписывается в различные гидравлические системы.
• Прочность и надежность: качественные материалы и точное производство обеспечивают долгий срок службы даже при высоких нагрузках.
Эта многоместная монтажная гидравлическая плита идеально подходит для применения в разнообразном оборудовании, где требуется надежная гидравлическая система. Она предоставляет легкость в обслуживании и эксплуатации, делая ее ценным активом для любого производственного процесса.
