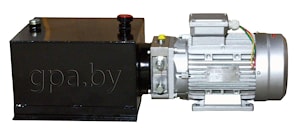

Минидростанция для управления односторонними гидроцилиндрами 5717-04 3 кВт, 4,7 л/мин, 200 бар
3 кВт, 4,7 л/мин, 200 бар
При подаче напряжения на электродвигатель происходит выдвижение штокацилиндра, а при подаче сигнала на клапан электромагнитный его опускание. Дросселем регулируется скорость опускания. Применяется в подъёмниках, домкратах, и т.д.
| Технические характеристики | |
| Параметр | Значение |
| Электродвигатель | |
| Мощность, кВт | 3 |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1500 |
| Насос | |
| Рабочий объём, см3 | 3,3 |
| Максимальное давление, бар | 200 |
| Подача, л/мин | 4,7 |
| Гидробак | |
| Объём, л | 15 |
| Размещение | горизонтально |
| Размеры | |
| Высота | 210 |
| Длина | 675 |
| Ширина | 350 |

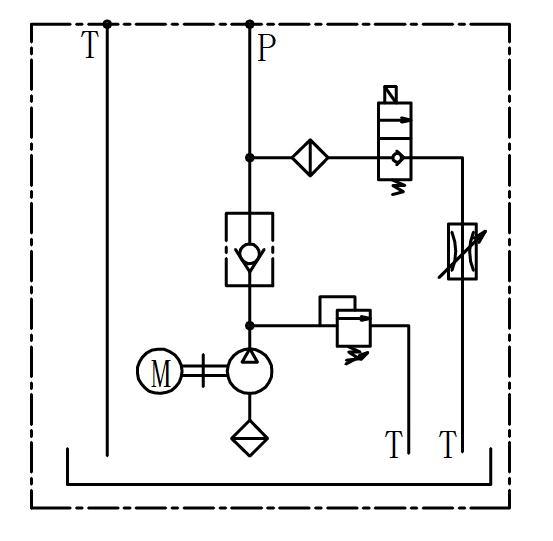

Гидравлическая схема:

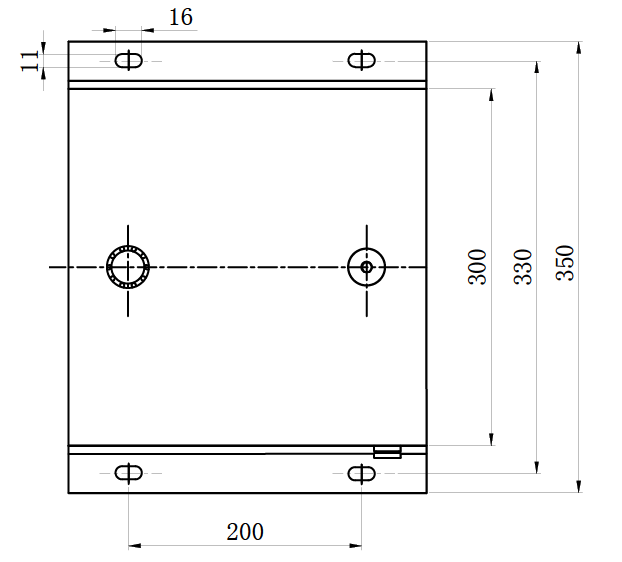

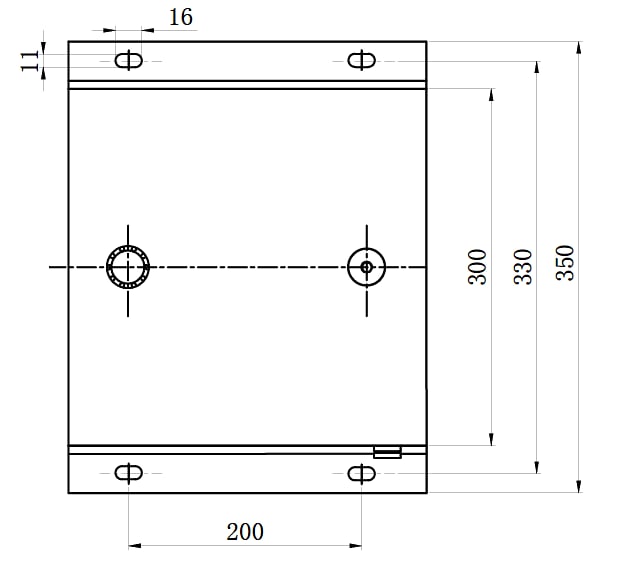

Габаритные размеры основания бака:
