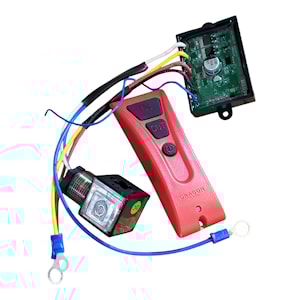

Дистанционный пульт управления минигидростанциями 12/24В
12/24В
| Действие | Операция | Фото |

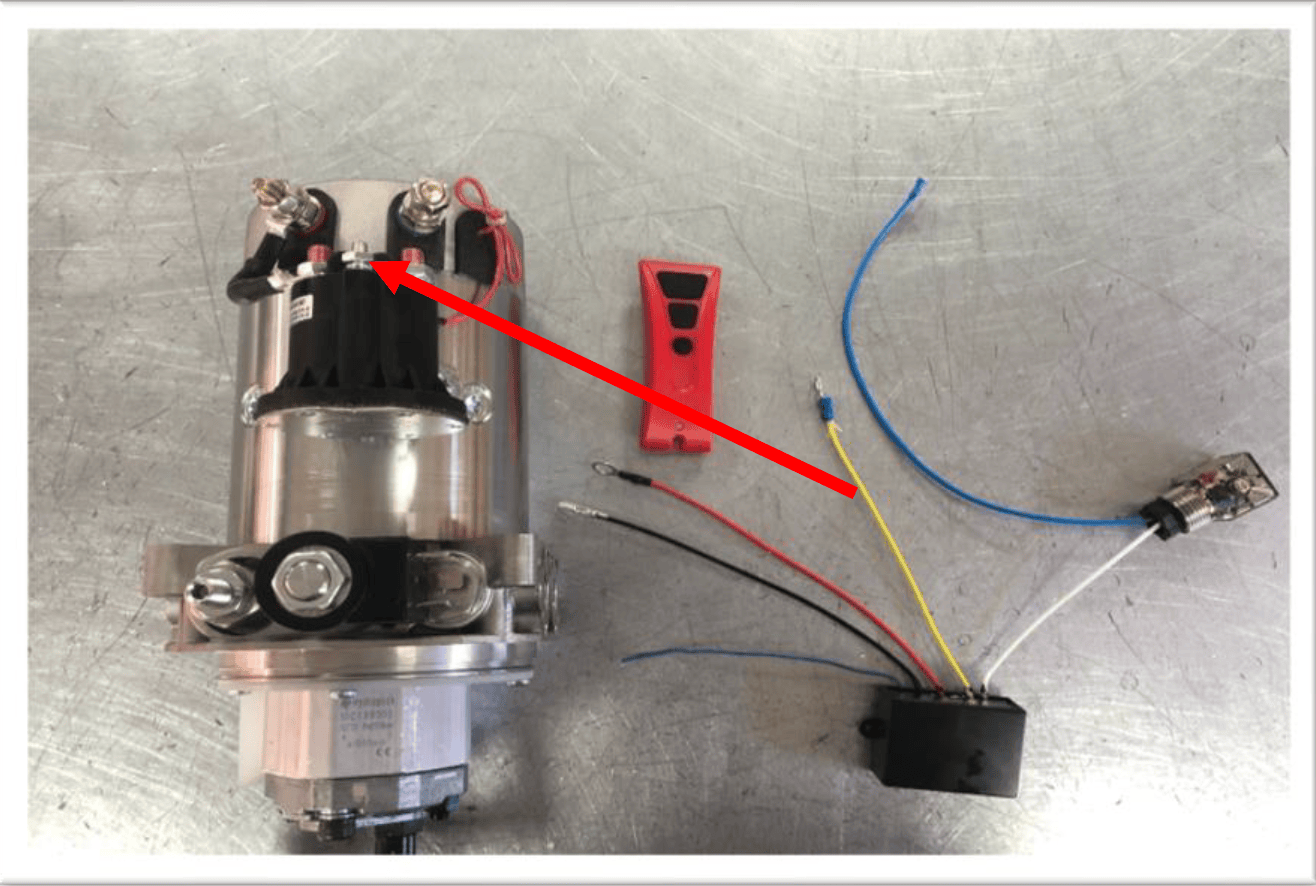

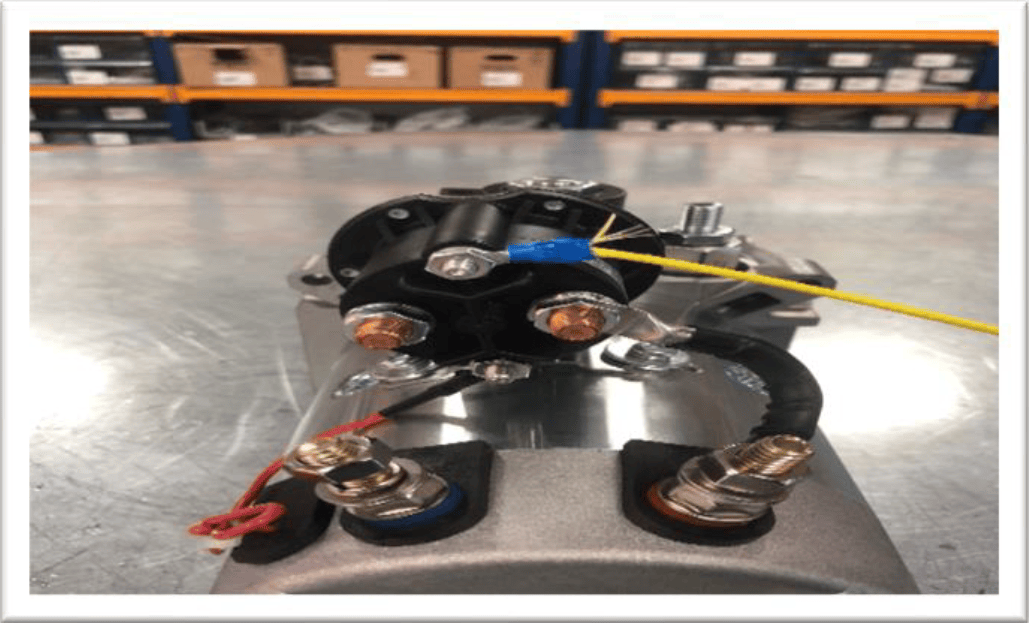

| 1 | Подключите желтый провод к неконтактному (без медного покрытия) концу контактора, как показано на рисунке. |
|

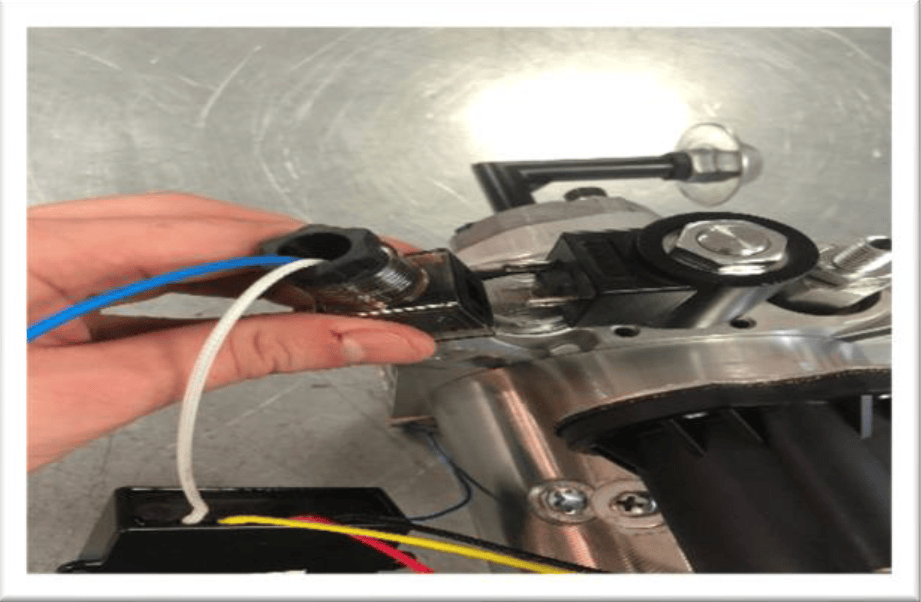

| 2 | Подключите разъем к катушке клапана с запорным элементом. |  |

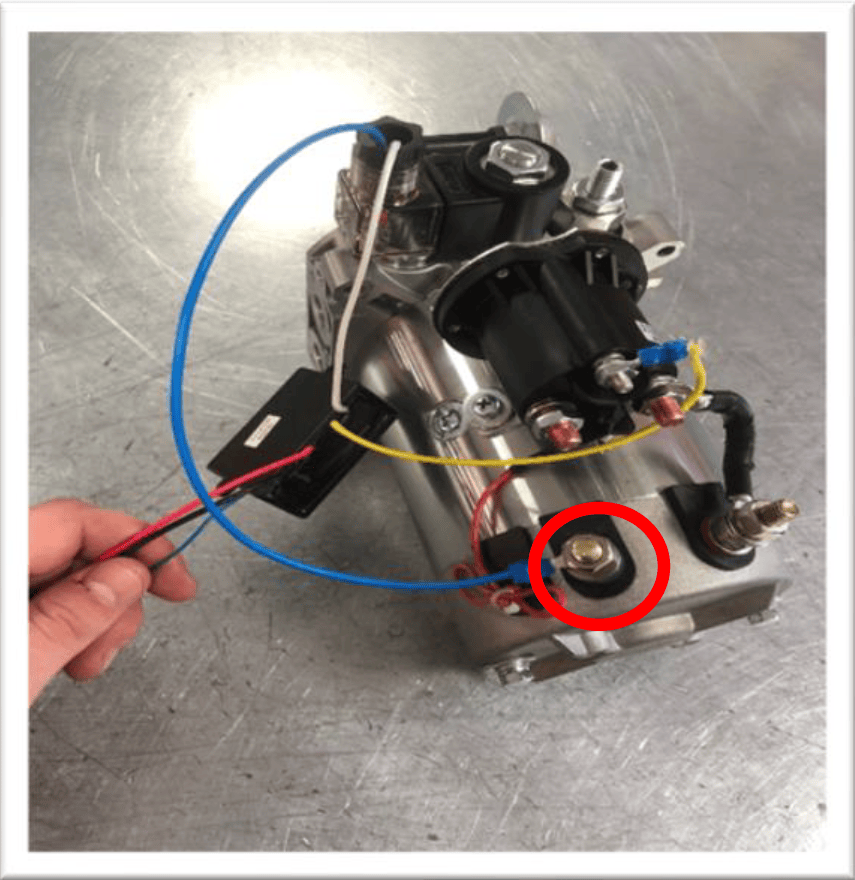

| 3 | Подключите синий кабель, подключенный к разъему, к отрицательному (-) полюсу двигателя. |  |

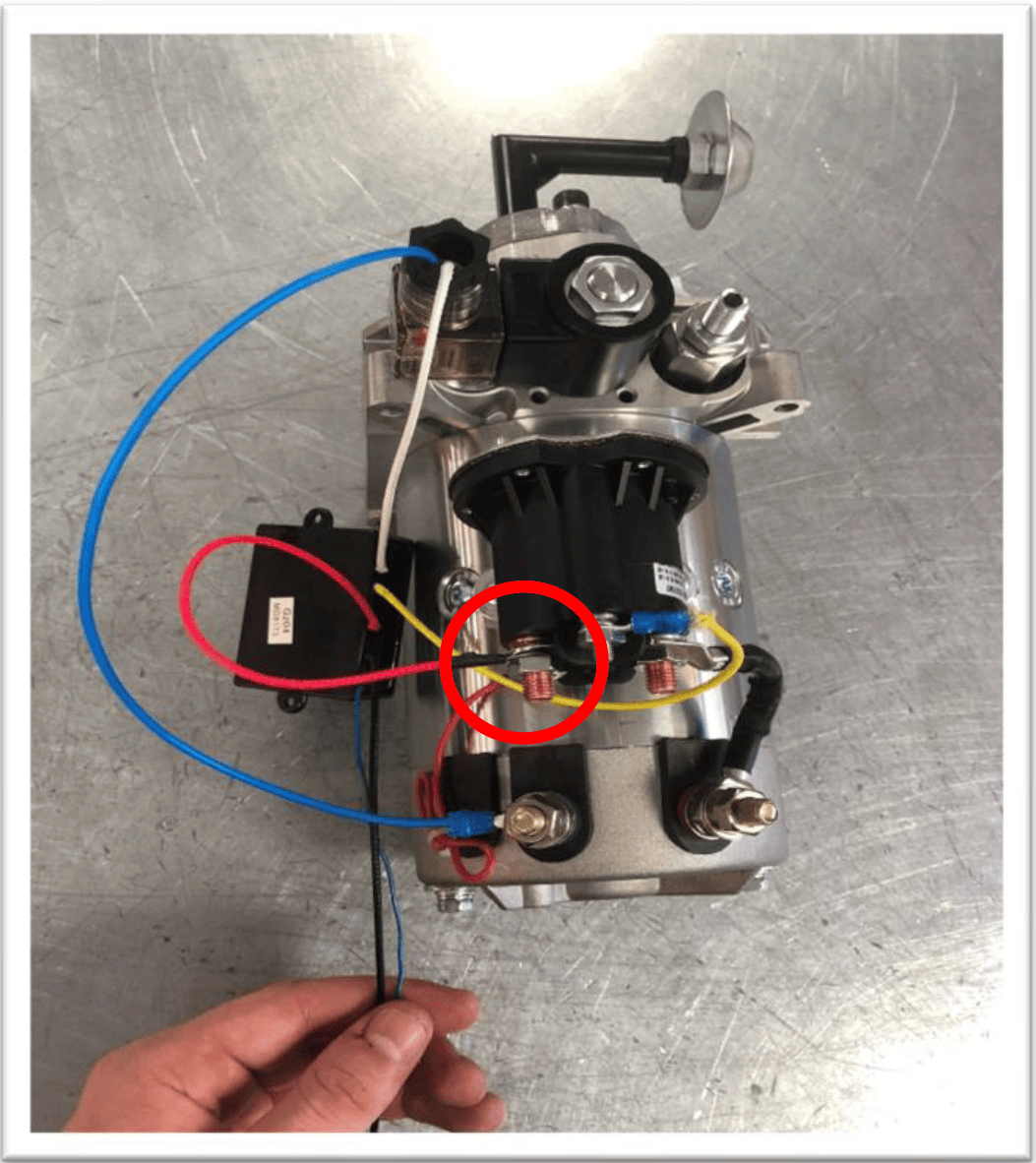

| 4 | Подключите красный провод к медному положительному (+) контакту пускателя. |  |

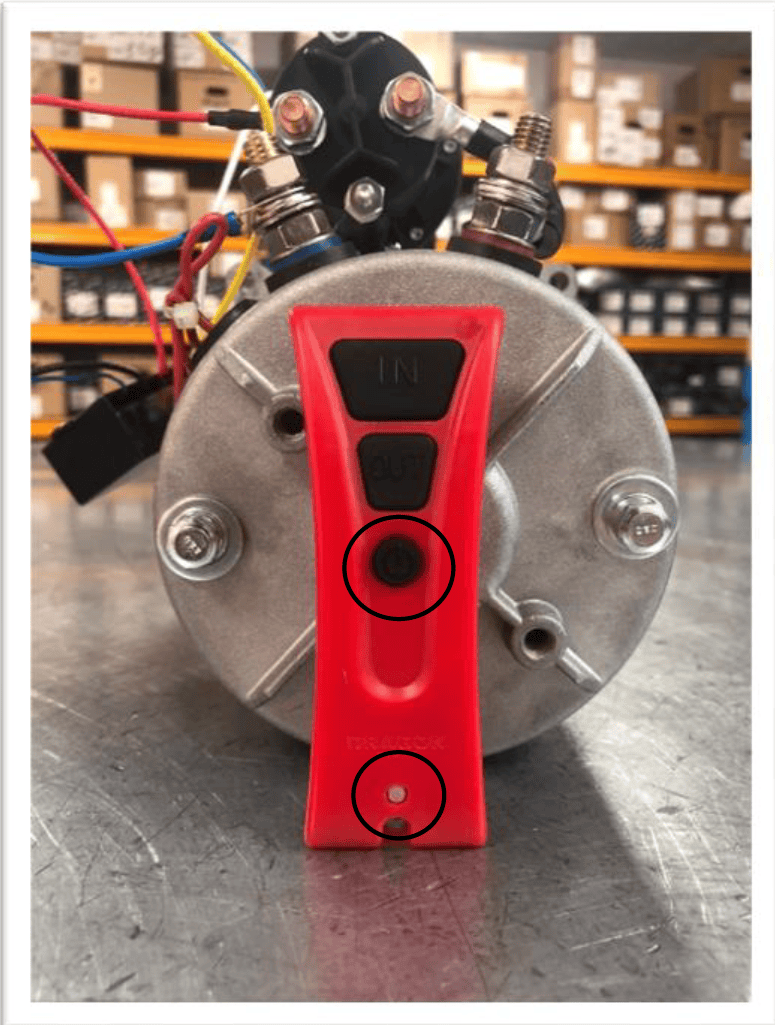

| 5 | Если вы не нажмете кнопку «вкл-выкл» на передатчике, он не активируется, индикатор под ним не загорится, и кнопки «вперед-назад» на передатчике не будут работать. |  |

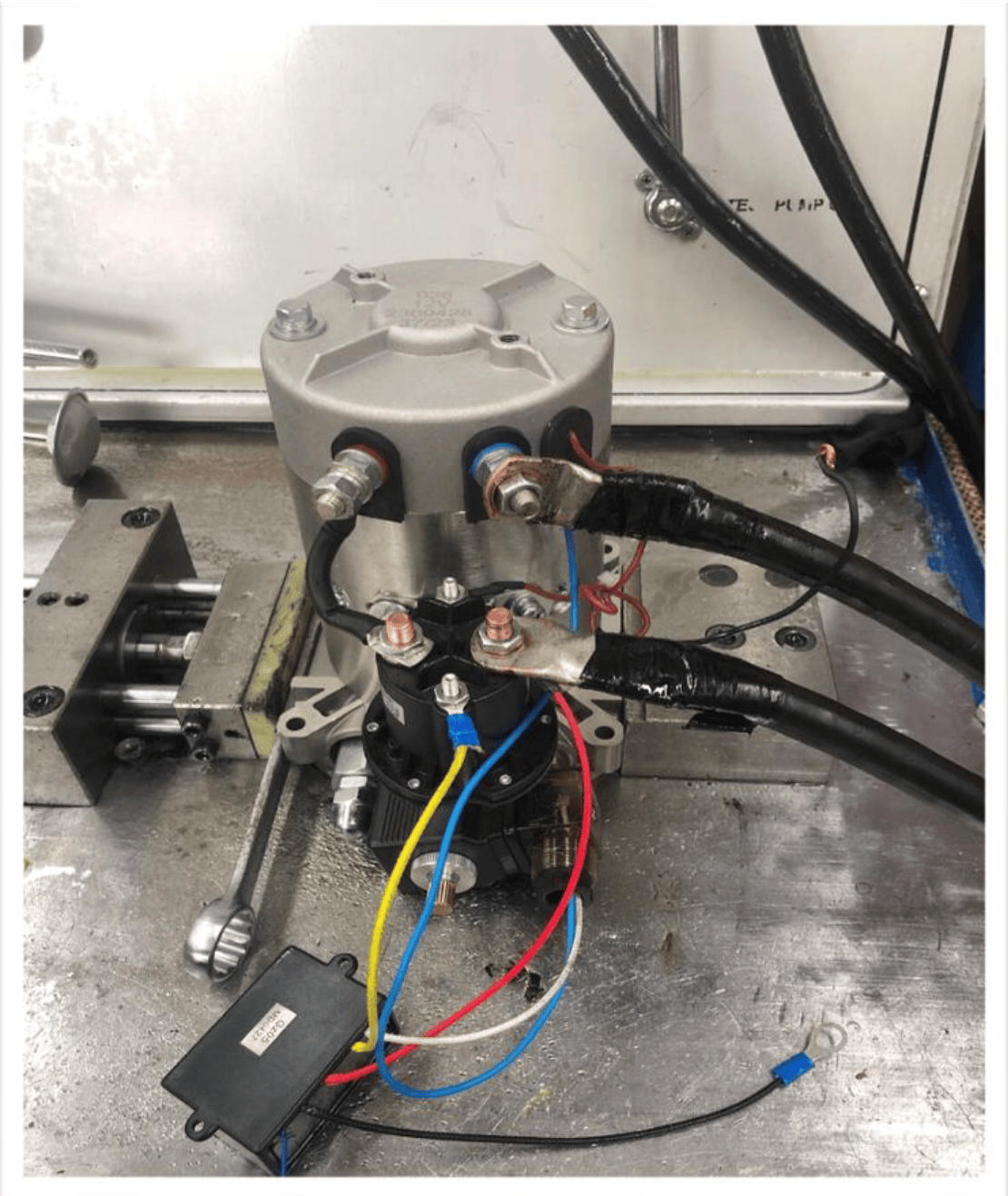

| 6 | В итоге ваш собранный приемник будет выглядеть как на изображении, готовый к использованию. |  |
Места подключения кабелей:
- ЖЕЛТЫЙ: К неконтактному (без медного покрытия) концу контактора.
- СИНИЙ: К отрицательному (-) полюсу двигателя.
- КРАСНЫЙ: К медному положительному (+) концу контактора.
- ЧЕРНЫЙ: К отрицательному (-) полюсу двигателя.
Примечание: Тонкий короткий синий кабель на приемнике является антенной (беспроводной связью) между приемником и передатчиком, пожалуйста, не вмешивайтесь в его работу.
Черный кабель и синий кабель поставляются объединенными. Этот объединенный кабель необходимо подключить к отрицательному (-) полюсу.
