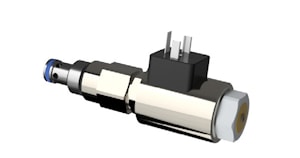

Пропорциональный предохранительный клапан с электромагнитным управлением тип PMO
7/8 UNF
60 л/мин, 350 бар

Пропорциональный предохранительный клапан с электромагнитным управлением тип PMO   Пропорциональный предохранительный клапан 7/8 "14 UNF.
Клапан доступен в двух конфигурациях: стандартная, когда при отсутствии тока давление в системе отсутствует, и положительная, когда при отсутствии тока у вас есть желаемое давление в системе.
Клапаны обычно поставляются с катушками со встроенным гасящим диодом для защиты электроники, связанной с клапаном.



Технические данные:
Номинальный расход50 l/min
Максимальный рекомендуемый расход50 l/min
Максималное лавление35 MPa (350 bar)
Оптимальная частота ШИМ250 Hz
Повторяемость<5%
ЗащитаIP 67
Цикл нагрузки100%
Материал клапанаSteel
Масса0,58 kg


Электрические характеристики:

Клапан типа PMO * .78 с соленоидом постоянного тока:

напряжение питания:

V 12 DC = 012C

V 24 DC = 024C

С соответствующим электрическим приводом для управления входным током на клапане.
Катушки имеют встроенный гасящий диод и обладают следующими характеристиками:

V12 DC - предельный ток 1,0 A - 6,5 Ом

V 24 DC - предельный ток 0,6 A - 20,8 Ом

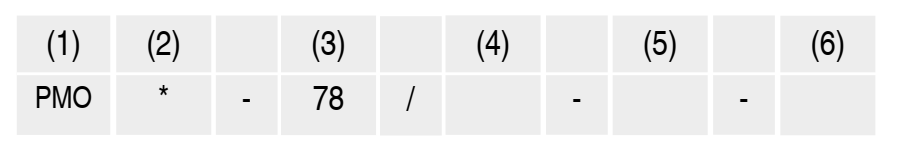

Код для заказа



(1) PMO: Пропорциональный предохранительный клапан

(2) Функция:

без обозначения: Стандарт (разгрузка 0 бар при токе 0)

P: положительный (разгрузка 180 бар при нулевом токе)

(3) 78: SAE10 (7/8 "14 UNF)

(4) Диапазон давления:
12: до 120 бар (1740 фунтов на кв. Дюйм)
21: до 210 бар (3046 фунтов на кв. Дюйм)
35: до 350 бар (5076 фунтов

на кв. Дюйм)

(5) Электрическое напряжение и катушки соленоида.

012CDR: катушка (и) для V12DC с гасящим диодом

024CDR: катушка (и) для V24DC с гасящим диодом

012C: катушка (и) для V12DC

024C: катушка (и) для V24DC

(6) Подключение катушки

без обозначения: DIN 43650-A ISO 4400

AMP: Amp Junior Timer

D: Deutsch DT04-2P
DR: гасящий диод
DRD: гасящий диод, разъем deutsch

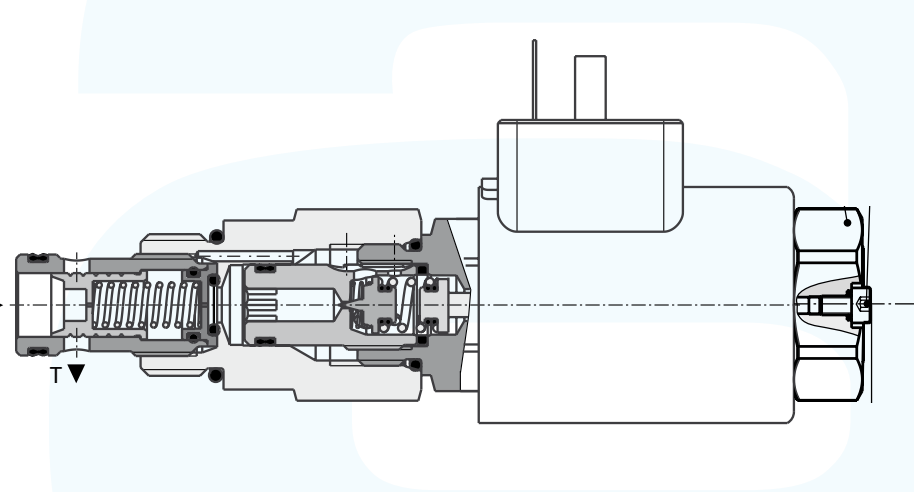

Работа:

Клапан предназначен для непрерывного регулирования давления в контуре. Управляется пилотом с опытной ступени. Увеличение / уменьшение давления P в системе пропорционально току включения соленоида. Для самостоятельного выпуска воздуха из клапана рекомендуется установить клапан в вертикальном положении с змеевиком внизу. Если это невозможно, необходимо воздействовать на спускной винт, чтобы обеспечить правильную работу клапана.

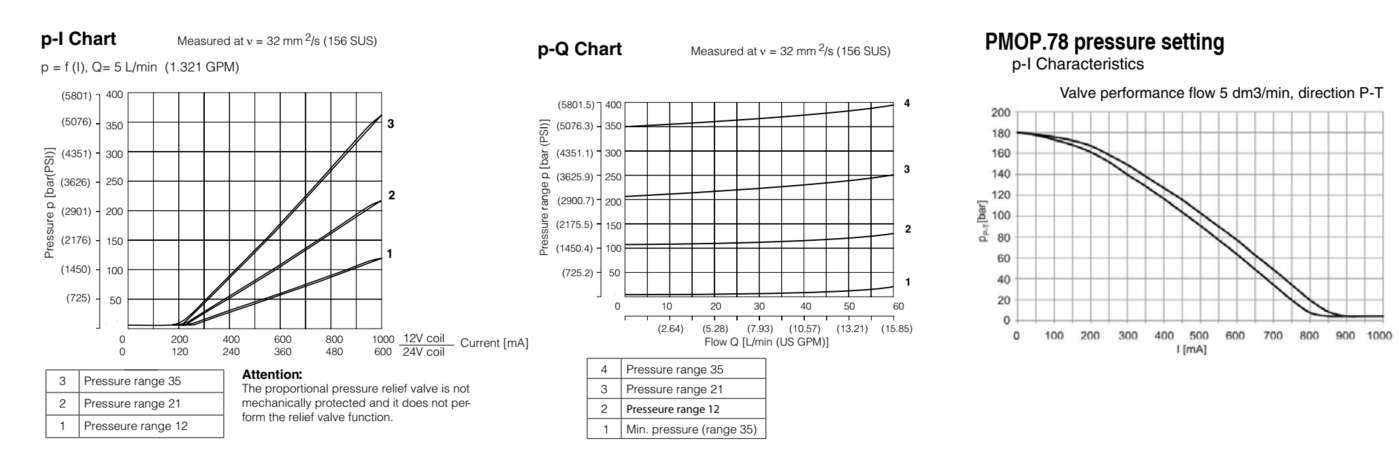

Диаграммы:

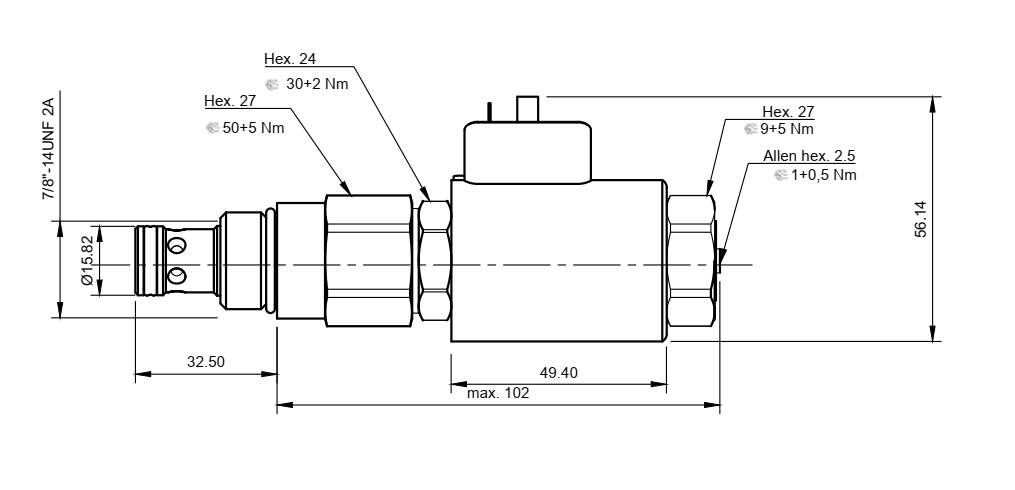

Размеры:



Гидравлическая жидкость:

Уплотнения и материалы, используемые в стандартных клапанах PMO * .78, полностью соответствуют требованиям.
совместима с гидравлическими жидкостями на минеральной основе, обогащенных пеногасителями и антиоксидантами. Гидравлическую жидкость необходимо содержать в чистоте и фильтровать согласно ISO 4406, класс 19/17/14 или выше, и
используется в рекомендованном диапазоне вязкости от 10 сСт до 60 сСт.
