Пропорциональный гидравлический распределитель HD3-PS с электроуправлением

32 л/мин, 320 бар

Клапаны HD3-PS - это пропорциональные распределители с монтажным интерфейсом на плите согласно ISO 4401, DIN 24340 (CETOP 03).
Конструкция корпуса - качественное литье. Клапан доступен с различными золотниками, способными регулировать различные диапазоны расхода. В стандартном исполнении корпус клапана фосфатирован для защиты от солевого тумана на 240 часов в соотв. согласно ISO 9227.

Номинальный расход	5,16,32 l/min
Макс. номинальное давление (P,A,B)	32 MPa (320 bar)
Макс. давление T порт	16 MPa (160 bar)
Максимально рекомендуемфй перепад давления	10 MPa (100 bar) see
Защита DIN 40050	IP 67
Рабочий цикл	100%
Наработка на отказ	> 107 циклов
Масса	примерно 1,6/2,1 kg.

Характеристики соленоидов:

макс. мощность 13,5 Ватт
Максимальный ток для соленоидов:
типа R2 (2,3 q): I max = 2,4 A,
R3 (4,5 q): I max = 1,7 A,
R4 (13,4 q): I max= 1,0 A
R5 (18,6 Q): I max = 0,85 A

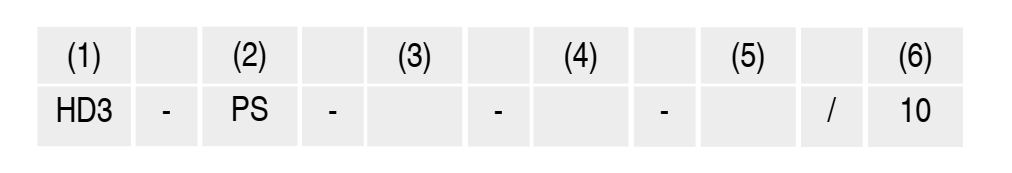

Код для заказа:



(1) 4-линейный гидрораспределитель CETOP 03 – давление 32 MPa (320 bar)

(2) PS: пропорциональный с электроуправлением

(3) тип золотника (см. Табл.):

-номер схемы золотника

1: закрытый центр (P, А, В, T заблокированы)

3: P заблокирован, А, В, T соединены
-номинальный расход золотника

P: 32 l/min при P = 1 MPa (10 bar) (PA+BT or PB+AT)

R: 16 l/min при P = 1 MPa (10 bar) (PA+BT or PB+AT)

05:05 l/min при P = 1 MPa (10 bar) (PA+BT or PB+AT)

D: перепад Qb = 2Qa: 32/16 l/min при P = 1 MPa (10 bar)
-способ установки золотника:

C: 2 соленоида, пружинное центрирование

ML: 1 соленоид со стороны "a" пружинный возврат

MLb: 1 соленоид со стороны "b" пружинный возврат

(4) Опции и варианты

К: ручное дублирование (see 0)

AK: ручное дублирование + клапан для развоздушивания

ZC: покрытие цинковое)

(5) Тип соленоидов и напряжение

R2 : R= 2,3 стандартно для V12DC; R3: R= 4,5

R4: R=13,4 стандартно для V24DC; R5: R=18,6



Обозначения золотников и номинальный расход:

Номинальный расход 5 л/мин



Номинальный расход 16 л/мин



Номинальный расход 32 л/мин



Дифференцированный расход Qb=2Qa (например P-A = 16 л/мин, B-T = 32 л/мин)

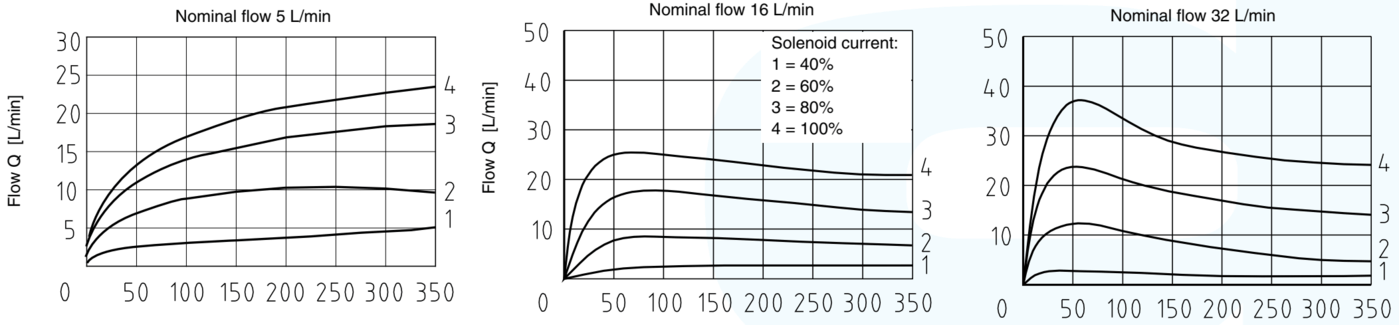

Типовые кривые расхода клапанов HD3 – PS- * с золотниками типа P, R, 05 в стандартной конфигурации измерены с минеральным маслом при 36 сСт и при 50 ° C при ΔP = 0,1 МПа (10 бар) для расхода P- > B А -> Т



Для данного значения ΔP на данном клапане скорости потока пропорциональны управляющему току; для данного управляющего тока на данном клапане расход увеличивается с увеличением ΔP до определенных пределов. Типичные предельные кривые:

РАСХОДЫ И ПЕРЕПАД ДАВЛЕНИЯ



ВЕРСИЯ «K»: АВАРИЙНЫЙ ПИН
Электромагнитные клапаны версии «К» имеют удлиненные штифты аварийного привода, выступающие из соленоида.
форма, которая позволяет быстро и легко управлять клапанами «вручную» без использования какого-либо инструмента. Приво штифта и конец соленоида защищены гибким резиновым колпачком, который упрощает работу и защищает
от влаги и брызг воды.



УСТАНОВОЧНЫЕ РАЗМЕРЫ (мм)

Все клапаны HD3- * соответствуют спецификациям ISO и CETOP в отношении размеров монтажной поверхности. При установке на монтажную пластину клапан HD3- * должен быть закреплен 4 болтами M5 X 45 мм (или M5 x ** в зависимости от количества модулей), затянутыми с моментом затяжки 8 Нм. Утечка между клапаном и монтажной поверхностью предотвращается за счет принудительного сжатия на их седлах 4-х уплотнений QUAD / O Ring типа 9,25x1,68x1,68.

Гидравлические жидкости:

Уплотнения и материалы, используемые в стандартных клапанах HD3- *, полностью совместимы с гидравлическими жидкостями на основе минерального масла, дополненными пеногасителями и антиоксидантами.
Гидравлическую жидкость необходимо содержать в чистоте и фильтровать согласно ISO 4406, класс 19/17/14 или выше, и использовать в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
