Модульный трехлинейный компенсатор давления с LS-линией AM3-LS-P3

40 л/мин, 320 бар

3-ходовой компенсатор давления обычно используется вместе с пропорциональными распределителями для поддержания равномерного потока независимо от колебаний давления. Выбор управляющего давления осуществляется с помощью встроенного логического клапана, который управляется портами A и B.

Технические данные:

Максимальный расход	40 l/min
Номинальное давление	32 MPa (320 bar)
Установка ΔP	настройка от 0,5 до 4 MPa (5-40 bar)
Масса	1кг

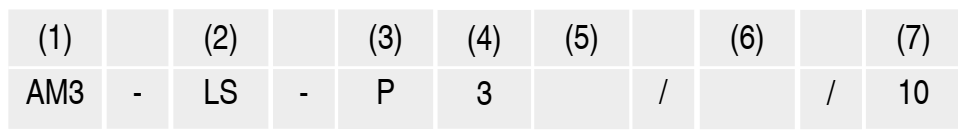

Код для заказа:



(1) AM3: 4-ходовой модульный клапан CETOP 03
(2) LS: компенсатор давления с функцией определения нагрузки и регулируемым ΔP.
(3) P: управление на линии P
(4) 3: 3-ходовой компенсатор с разгрузкой превышения давления в Т
(5) версии по контролю давления:
без обозначения: управление в А и В
A: управление в A
B: контроль в B
(6) Код зарезервирован для дополнительных опций и вариантов
M = ручка регулировки
(7) Номер версии клапана

Принцип работы, устройство:



Клапан представляет собой 3-ходовой компенсатор давления в модульном исполнении прямого действия с монтажной поверхностью, соответствующей стандартам CETOP и ISO. Эта функция заключается в поддержании характеристик перепада давления ΔP между P и A или B. Обычно используется в сочетании с пропорциональными гидрораспределителями, чтобы обеспечить управление потоком независимо от изменений давления. Выбор давления пилота на линиях A и B автоматически выполняется клапаном "или", встроенным в компенсатор.

Пример применения:



ТИПОВЫЕ ДИАГРАММЫ



КАЛИБРОВКА ΔP
Эффективная калибровка ΔP клапана AM3-LSP3 является основной процедурой для настройки диапазона расхода компенсированного по давлению. Увеличение ΔP по нелинейному закону увеличивает также диапазон расхода, который проходит через регулирующий орган (дроссель или пропорциональный гидрораспределитель) независимо от рабочего давления в системе.
Например, в системе, показанной в примере применения (см.выше), состоит из AM3-LSP3 и пропорционального клапана HD3-PS-3RC-xx (см. таблицу HD3-PS), при ΔP клапана 1 МПа (10 бар) поток к приводу будет между 0 и 16 л / мин, при ΔP клапана 3 МПа (30 бар) поток к приводу будет между 0 и 28 л / мин (всегда независимо от рабочего давления в системе). Поэтому для оптимизации работы системы очень важно регулировать ΔP компенсатора. Это можно сделать, воздействуя на регулятор штифта с помощью шестигранника 6 мм после того, как контргайка была ослаблена (ключ 27 мм): рекомендуется полностью ослабить пружину, повернув штифт с шагом резьбы 1,25 мм против часовой стрелки до полного механического упора.
После этого, повернув по часовой стрелке, вы получите:
ΔP = 0,4 МПа (4 бар) ход 2,5 мм * (2 оборота)
ΔP = 1,2 МПа (12 бар), ход 3,75 мм * (3 оборота)
ΔP = 2,1 МПа (21 бар), ход 5 мм * (4 оборота)
ΔP = 3 МПа (30 бар), ход 6,25 мм * (5 витков)
ΔP = 3,9 МПа (39 бар), ход 7,5 мм * (6 оборотов)
* в том числе один начальный «мертвый» оборот ок. 2 мм (1,5 оборота).
После выполнения требуемой калибровки зафиксируйте фиксирующей гайкой 1.

УСТАНОВОЧНЫЕ РАЗМЕРЫ (мм):



Клапаны AM3-LS-P3 * соответствуют стандартам ISO и CETOP в отношении монтажной поверхности. Высота клапана 40 мм. Уплотнение между клапаном и монтажной поверхностью обеспечивается 4-мя уплотнениями типа OR 2037.
