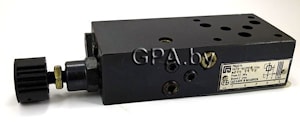

Гидроклапаны редукционные модульного монтажа Ду10 350 бар, до 100 л/мин
350 бар, до 100 л/мин
Гидроклапаны редукционные модульного монтажа Ду10 предназначены для поддержания в отводимом от клапанов потоке рабочей жидкости более низкого давления, чем в подводимом потоке.

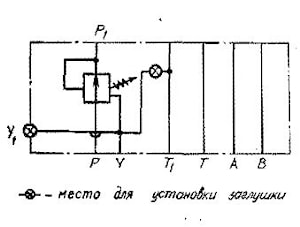

Условное графическое изображение гидроклапанов редукционных модульных МКРВ:
Р — напорная гидролиния» Р1 — гидролиния редуцированного давления; А и В — гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии); Т и Т1 — сливные гидролинии; Y и У, — сливные гидролинии управляющего потока
Структура условного обозначения клапана МКРВ
Технические характеристики:
Зависимость изменения редуцированного давления при изменении расхода для редукционных клапанов
Зависимость изменения редукционного давления от давления на входе для редукционного клапана
Размеры редукционных клапанов модульного монтажа:
Устройство и принцип работы
Конструкция клапана редукционного типа МКРВ-10/3М приведена на рисунке.
Редукционный клапан состоит из вспомогательного (управляющего) и основного клапанов, встроенных в корпус.
Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина одним концом упирается в конический клапан 4, а другим — в регулировочный винт. Клапан 4 вместе с седлом 5 образует затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на острую кромку седла. Управляющий клапан ввинчивается по резьбе в корпус 6 и уплотняется резиновыми кольцами 7 и 8.
Основной клапан состоит из клапана 9 и гильзы 10. Клапан нагружен пружиной 11. В гильзе устанавливается стопорное кольцо 12, служащее опорой для клапана. Упор 13 предназначен для направления пружины и ограничения подъема клапана. Основной клапан уплотняется резиновыми 14 и защитными 15 кольцами и закрывается пробкой 16, которая уплотняется резиновым кольцом 17. Пробка 18 служит для разделения слива потока управления и гидролинии Т1
Концевая часть регулировочного винта редукционного клапана МКРВ-10/3М, выходящая наружу, имеет головку под гаечный винт.
В редукционных клапанах МКРВ-10/ЗМП регулировочные винты с головкой под ключ закрываются колпачком, в котором выполнено отверстие для опломбирования.
В редукционных клапанах МКРВ-10/ЗМР концевая часть регулировочного винта управляющего клапана имеет рукоятку, а в клапанах МКРВ-10/ЗМК — замковое устройство (см. рис. 200).
Условное графическое изображение гидроклапанов редукционных модульных МКРВ:
Р — напорная гидролиния» Р1 — гидролиния редуцированного давления; А и В — гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии); Т и Т1 — сливные гидролинии; Y и У, — сливные гидролинии управляющего потока
Структура условного обозначения клапана МКРВ
Технические характеристики:
параметр | МКРВ-10/ЗМх1 | МКРВ-10/ЗМх2 | МКРВ-10/3МхЗ |
Условный проход, мм | 10 | ||
Давление на входе, МПа (кгс/см2): номинальное максимальное минимальное | 0,8(8) | 32(320) 35(350) 2(20) | 2,5(25) |
Диапазон регулирования давления, МПа (кгс/см2) | 0,3—10 (3—100) | 1,0—20 (10—200) | 1,6—31 (15—310) |
Давление на выходе, МПа (кгс/см2): максимальное минимальное | 12,5(125) 0,3 (3) | 23(230) 1(10) | 34(340) 1,5(15) |
Расход рабочей жидкости, л/мин: | |||
номинальный | 63 | ||
максимальный , | 100 | ||
минимальный | 0 | ||
Расход жидкости через вспомогательный клапан, л/мин, не более | 1,5 | ||
Изменение редуцированного давления при изменении давления на входе, МПа (кгс/см2), не более | 0,5 | ||
Масса для исполнений по виду регулировочного устройства, кг: | |||
МКРВ-10/3МВ МКРВ-10/3МР (П) МКРВ-10/3МК | 3,3 3,45 3,65 |
Зависимость изменения редуцированного давления при изменении расхода для редукционных клапанов
Зависимость изменения редукционного давления от давления на входе для редукционного клапана

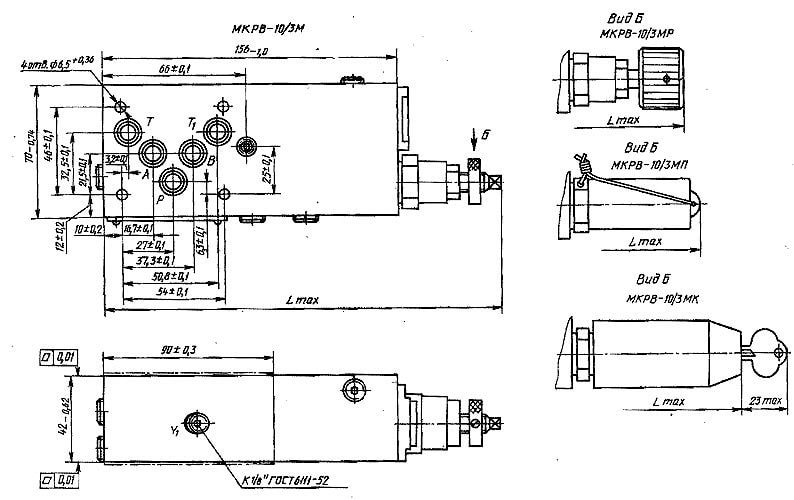

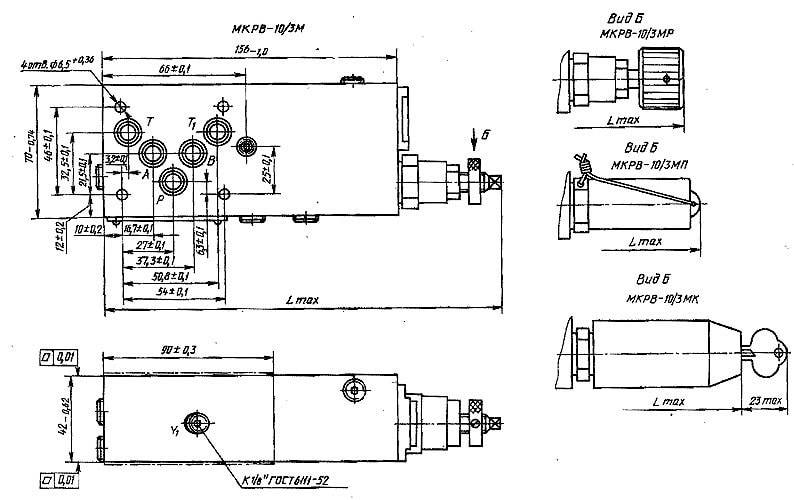

Размеры редукционных клапанов модульного монтажа:
Типоразмер | Lmax, мм |
МКРВ-10/ЗМВ | 211,5 |
МКРВ-10/3МР | 217,5 |
MKPB-10/3МП | 222,5 |
МКРВ-10/3МК | 249,5 |
Устройство и принцип работы
Конструкция клапана редукционного типа МКРВ-10/3М приведена на рисунке.
Редукционный клапан состоит из вспомогательного (управляющего) и основного клапанов, встроенных в корпус.
Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина одним концом упирается в конический клапан 4, а другим — в регулировочный винт. Клапан 4 вместе с седлом 5 образует затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на острую кромку седла. Управляющий клапан ввинчивается по резьбе в корпус 6 и уплотняется резиновыми кольцами 7 и 8.
Основной клапан состоит из клапана 9 и гильзы 10. Клапан нагружен пружиной 11. В гильзе устанавливается стопорное кольцо 12, служащее опорой для клапана. Упор 13 предназначен для направления пружины и ограничения подъема клапана. Основной клапан уплотняется резиновыми 14 и защитными 15 кольцами и закрывается пробкой 16, которая уплотняется резиновым кольцом 17. Пробка 18 служит для разделения слива потока управления и гидролинии Т1
Концевая часть регулировочного винта редукционного клапана МКРВ-10/3М, выходящая наружу, имеет головку под гаечный винт.
В редукционных клапанах МКРВ-10/ЗМП регулировочные винты с головкой под ключ закрываются колпачком, в котором выполнено отверстие для опломбирования.
В редукционных клапанах МКРВ-10/ЗМР концевая часть регулировочного винта управляющего клапана имеет рукоятку, а в клапанах МКРВ-10/ЗМК — замковое устройство (см. рис. 200).
