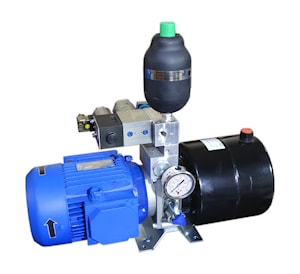

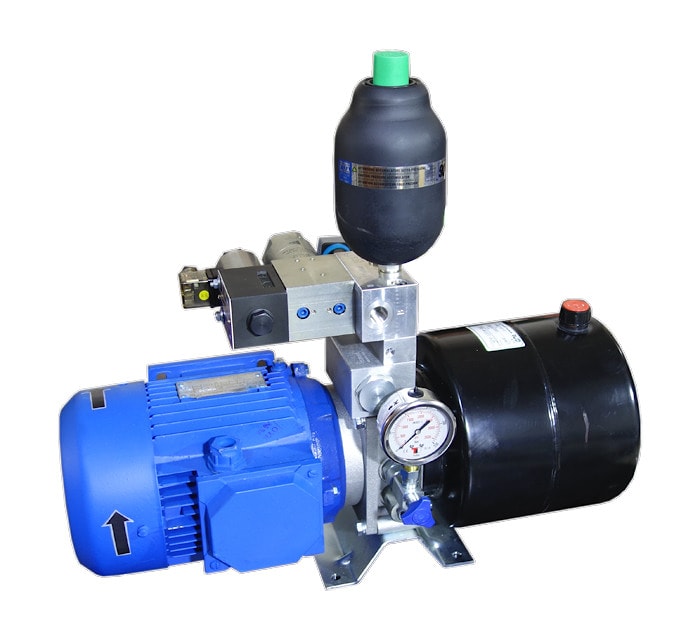

Гидростанция привода гидравлических зажимов MPP-741 2,3 л/мин, 400 бар
2,3 л/мин, 400 бар
Предназначена для привода гидравлических зажимов в производственном и технологическом оборудовании. Давление макс. 400 бар создается в одном из направлений перемещения цилиндра. В другом направлении давление не может превышать 200 бар.
Принцип действия.
При включении мотора происходит нагнетание гидравлической жидкости в полость высокого давления гидравлического цилиндра. При достижении заданного давления срабатывает реле, по сигналу с которого отключается мотор. Система находится под давлением, без включенного мотора пока давление не снизится до минимально допустимого, заданного настройкой реле (по сигналу реле мотор запускается). Гидроаккумулятор компенсирует утечки рабочей жидкости для избежания слишком частого включения мотора.
При включении электромагнита распределителя и мотора одновременно, происходит обратный ход гидроцилиндра.
В состав входит всасывающий фильтр, напорный фильтр 10 мкм, обратный клапан, предохранительный клапан, гидрораспределитель с электромагнитным управлением, манометр, гидропневмоаккумулятор, реле давления.
По заказу параметры могут изменяться, давление до 700 бар.
| Производительность | л/мин |
| Максимальная производительность насоса 0-200 бар | 2,3 |
| Максимальная производительность насоса 200-400 бар | 0,9 |
| Давление | МПа |
| Рабочее давление, МПа | 350 |
| Электродвигатель | |
| Частота вращения электродвигателя, об/мин | 1450 |
| Тип – асинхронный | 380 |
| Мощность, кВт | 1,1 |
| Ёмкость гидропневмоаккумулятора, л | 0,35 |
| Ёмкость гидробака, л | 6 |
| Габаритные размеры | мм |
| Длина (глубина) | 239 |
| ширина | 450 |
| Высота | 450 |
| Условия эксплуатации | |
| температура окр. среды, оС | -30… +40 |
производитель
GPA
