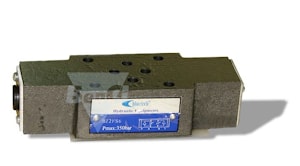

Дроссель модульный с обратным клапаном BZ2FS

Дроссель модульный с обратным клапаном BZ2FS  Дросссели с обратным клапаном модульного монтажа ДКМ, BZ2

Дросссели с обратными клапанами модульного монтажа ДКМ6, ДКМ10, BZ2FS6, BZ2FS10, BZ2FS16, BZ2FS22 ограничивают поток рабочей жидкости в одном направлении и свободно пропускают в другом.

Дроссели и дроссели с обратными клапанами модульного монтажа размещаются в каналах А,В,Р или Т. Дроссели с обратными клапанами могут устанавливаться на входе в гидродвигатель или на выходе из него.

Основные исполнения:
Линия Р: дросселирование на входе
Линия А: дросселирование на входе или выходе
Линия В: дросселирование на входе или выходе
Линия А и В: дросселирование на входе или выходе

Если в общей модульной плите расположены обычные дроссели, поток дросселируется в обоих направлениях.

Для регулирования скорости гидродвигателя (ограничения основного потока) сдвоенные дроссели с обратными клапанами размещаются между гидрораспределителем и монтажной плитой.

Сдвоенный дроссель с обратным клапаном может использоваться так же для регулирования времени переключения (ограничения потока управления в гидрораспределителях с электрогидравлическим управлением. В этом случае он устанавливается между основным гидрораспределителем и пилотом.

-размеры для подключения гидрораспределителей по DIN 24 340, ISO 4401, CETOP , ГОСТ26890-86
Основные тиморазмеры: 6, 10, 16, 22
Давление ном, МПа 32
Расход ,л/мин 80, 160, 250, 350

Скачать размеры, технические характеристики (pdf)


производитель
BLUETECH
