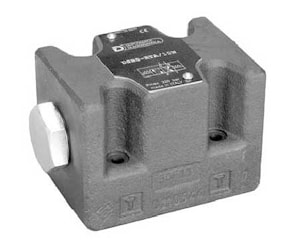

Самореверсивный гидрораспределитель DSB

переключение по потоку

350 бар, 100 л/мин

Ду6, Ду 10

Гидрораспределитель с самореверсивным золотником предназначен для реализации возвратно-поступательного движения гидравлического исполнительного механизма без подачи внешнего сигнала.
Выпускается в двух типоразмерах со стыковой поверхностью DSB3 ISO 4401-03 (CETOP 03) и DSB5 ISO 4401-05 (CETOP 05).

Переключения золотника происходят при изменении давления в полостях А и В (при достижении давления настройки предохранительного клапана системы) и не зависит от величины потока.


Технические характеристики:

	DSB3	DSB5
Максимальное рабочее давление в линии P бар	350	320
Минимально допустимое давление бар	50	60
Максимальный расход л/мин	30	100
Минимально допустимый расход л/мин	3	10
Диапазон температур окружающей среды °C	-20 / +50
Диапазон температур рабочей жидкости °C	-0,25
Диапазон вязкости сСт	10 ÷ 400
Рекомендуемая вязкость cСт	25
Класс чистоты рабочей жидкости	Класс 10 по NAS 1638 (класс 20/18/15 по ISO4406:1999)
Масса кг	0,9	2,8
