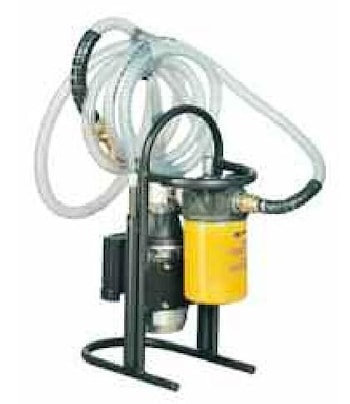

Переносной фильтровально-заправочный агрегат тип UFM 050

50 л/мин, 10 бар

Заливочно-фильтрующие станции, служит для заливки и доливки отфильтрованных гидравлических и смазочных материалов.
Расход 50 л/мин.
Максимальное давление 10 бар.
Однофазный или трёхфазный электродвигатель.
Можно использовать с системой контроля загрязнений ICM.

Доступны в трех конфигурациях:

A с визуальным индикатором загрязнения

B с электровизуальным индикатором и автоматическим отключением мотора

C с электровизуальным индикатором и автоматическим отключением мотора, фазовым инвертером и с системой контроля загрязнений ICM

UFM 050 применяется для наполнения и слива гидравлических и смазывающих жидкостей. Можно подключать к баку как дополнительный модуль очистки жидкости (максимальный рекомендуемый объем 500/750 л.) При длительных включениях рекомендуем трехфазный мотор.

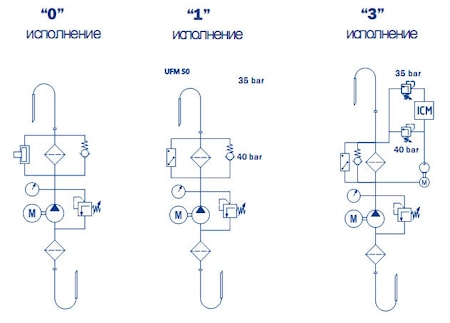

Гидросхема:



Технические данные:

Насос	Шестеренный насос
Мотор	1,5 Kw 230 однофазеый 1,55 Kw 400/230 трехфазный
Расход (l/min)	50 l/min
Давление макс.	10 bar
Диапазон вязкости	Минимальная 10 cSt максимальная 200 cSt Max. только при холодном старте 800 cSt
Всасывающий фильтр	тип Y фильтрация 400 μm
Тонкость фильтрации	1/3/6/10/16/25 μm β>1000 flow through the element Out/In
Клапан байпасс	Rating 3,5 bar (без байпасса по запросу)
Диапазон температур жидкости	от -10° до +80°C
Диапазон окружающей температуры	от -20° до +45°C
Класс защиты	IP 55
Уплотнение	NBR
Фильтруемые жидкости	Минеральное масло - остальное по запросу
Всасывающий рукав	1 1/4" длина 3000 mm - DN35 длина 700 mm
Pressure hose	1" длина 3000 mm - DN30 длина 700 mm
Масса	70 kg.
Индикатор	•Визуальный индикатор засоренности • Электро-визуальный индикатор засоренности • In line Particle Counter ICM + Differential Clogging indicator - Electrical/Visual

Фильтроэлементы - стандартная длина, материал микрофибра

CU 400 5 A01 A N P01	1 µm absolute
CU 400 5 A03 A N P01	3 µm absolute
CU 400 5 A06 A N P01	6 µm absolute
CU 400 5 A10 A N P01	10 µm absolute
CU 400 5 A16 A N P01	16 µm absolute
CU 400 5 A25 A N P01	25 µm absolute
нержавеющая металлическая сетка
CU 400 5 M25 A N P01	25 µm
CU 400 5 M60 A N P01	60 µm

Фильтроэлементы - увеличенные, материал микрофибра

CU 400 6 A01 A N P01	1 µm absolute
CU 400 6 A03 A N P01	3 µm absolute
CU 400 6 A06 A N P01	6 µm absolute
CU 400 6 A10 A N P01	10 µm absolute
CU 400 6 A16 A N P01	16 µm absolute
CU 400 6 A25 A N P01	25 µm absolute
нержавеющая металлическая сетка
CU 400 6 M25 A N P01	25 µm
CU 400 6 M60 A N P01	60 µm

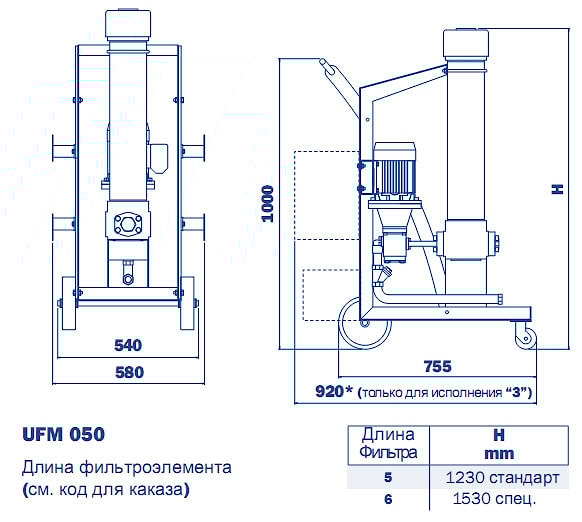

Размеры:

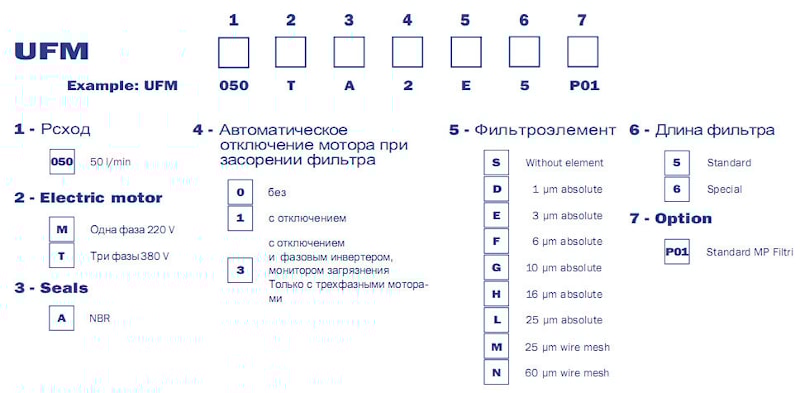

Код для заказа:
