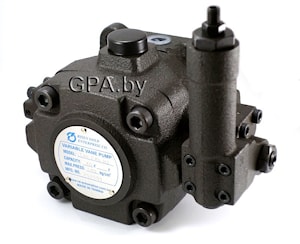

Насосы пластинчатые регулируемые тип VF5

140 бар, до 40 л/мин

Насосы пластинчатые регулируемые тип VF5

Условное графическое обозначение:



Технические данные:

Модель	Давление макс. Мпа	Расход, макс, л/мин	Масса, кг
			VP5F	VP5FD
VP5F(D)-A	14	30	9.5	27
VP5F(D)-B		40

Код для заказа однопоточного насоса:

VP5F	A	5	50	S
Размер фланца	Расход (при 3,5 Бар, 1800 об/мин) A: 30 (L/min) B: 40 (L/min)	Диапазон давления 2: 15 bar - 35 bar 3: 20 bar - 70 bar 4: 50 bar - 105 bar 5: 70 bar - 140 bar	дизайн	ВАЛ без обозначения: шпонка S: шлицевой

Код для заказа двухпоточного насоса насоса:

VP5FD	А	5	A	5	50
	Секция с валом		конечная секция
Размер фланца	Расход (при 3.5 Bar, 1800 r/min) A: 30 (L/min) B: 40 (L/min)	Диапазон давления 2: 15 bar - 35 bar 3: 20 bar - 70 bar 4: 50 bar - 105 bar 5: 70 bar - 140 bar	Расход (при 3.5 Bar, 1800 r/min) A: 30 (L/min) B: 40 (L/min)	Диапазон давления 2: 15 bar - 35 bar 3: 20 bar - 70 bar 4: 50 bar - 105 bar 5: 70 bar - 140 bar	дизайн

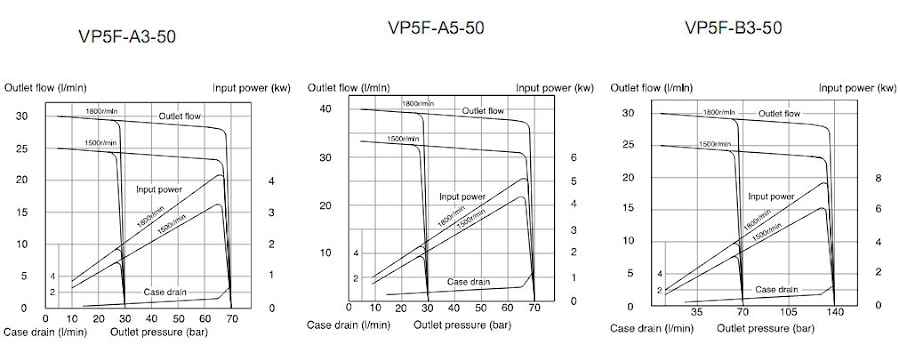

Графики расхода:

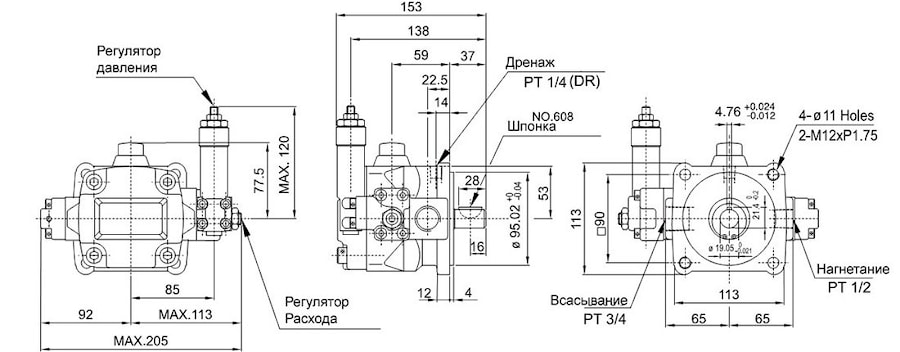

Размеры однопоточных пластинчатых насосов с цилиндрическим валом:

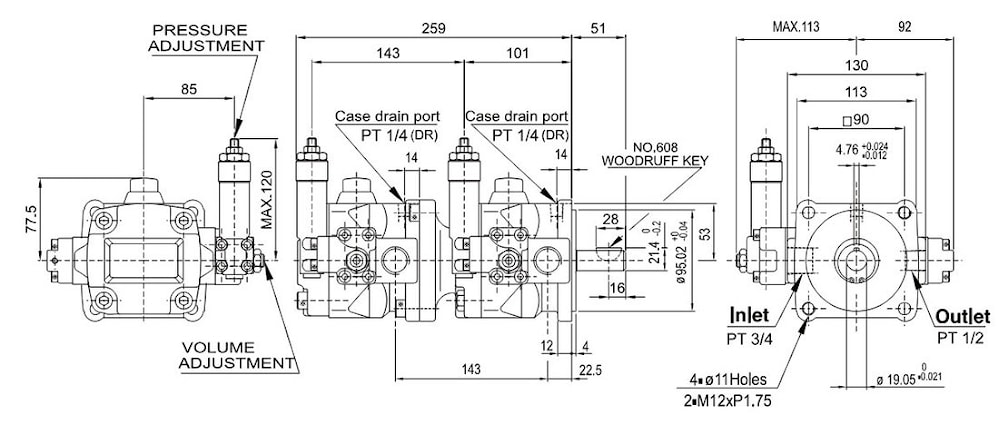

Размеры двухпоточных пластинчатых насосов с цилиндрическим валом:


Общие рекомендации и параметры:

Направление вращения стандартно по часовой стрелке (со стороны вала).
Рабочие жидкости. При работе на давлении ниже, чем 70 кг/см2, необходимо применять гидравлическое масло с вязкостью в диапазоне от 30-50 сСт. При работе под давлением выше 71 кг/см2, рекомендуется гидравлическое масло с вязкостью в диапазоне от 50-70 сСт (ISO VG68) при 40 ° С рекомендуется. (ISO VG32) при 40 ° С.
Дренаж. Слив дренажа должен быть соединен непосредственно с резервуаром с обратным давлением не превышает 0.3 кг / см2.
Диапазон температур. Диапазон температуры масла должна быть в пределах 15 ° С-60 ° С для непрерывной работы и должен быть выше чем 7 ° C при запуске.
Установка насоса. Центровка валов насоса и электродвигателя должны быть не более 0.05mm TIR и не более 1 градус угловая погрешность.
Давление на входе. Давление на входе должно быть в пределах -0.3kg / см2 до + 0,3 кг / см2.
Настройка потока. Для снижения расхода вращайте регулировочный винт по часовой стрелке, и для увеличения подачи – против часовой стрелки.
Регулировка давления. Давление будет увеличено, если вращать регулировочный винт по часовой стрелке, и уменьшается при вращении против часовой стрелки.
Опорный винт. Опорный винт настроен на заводе. Не регулируйте его.
Меры предосторожности при пуске. Запустите насос без нагрузки кратковременно несколько раз, чтобы вытеснить воздух из внутренней части насоса и трубопроводов. Затем запустите на 10 минут непрерывной работы для лучшего удаления воздуха.
Пиковое давление. Допускается пиковое давление 140 кг/см2 для кода * 2 и * 3, и 210 кг/см2 для A4 и A5.
