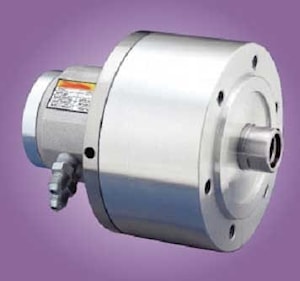

Вращающиеся гидроцилиндры с несквозным отверстием серия MH 113kN, 6000 об/мин
113kN, 6000 об/мин
Вращающиеся гидроцилиндры с несквозным отверстием. Серия MHТехнические характеристики:
| ТИП | ХОД поршня, мм | Эффективная площадь поршня, см2 | Максимальное усилие выдвижения, kN | Макс. давление, Мпа | Общие утечки, л/мин | Макс. скорость вращения, с-1 | Масса, кг | Момент инерции, kgf*m2 | |
| выдвижение | втягивание | ||||||||
| MH75 | 15 | 44 | 39 | 15,5 | 4 | 0.8 | 6,ООО | 3.6 | 0.108 |
| MH105 | 20 | 86 | 81 | 32 | 4 | 0.8 | 6,000 | 6.3 | 0.39 |
| MH125 | 25 | 122 | 115 | 46 | 4 | 0.8 | 6,ООО | 9 | 0.88 |
| MH150 | 30 | 176 | 160 | 63 | 4 | 0.8 | 5,500 | 12.5 | 1.86 |
| MH200 | 35 | 314 | 290 | 113 | 4 | 0.8 | 5,500 | 21 | 3.82 |

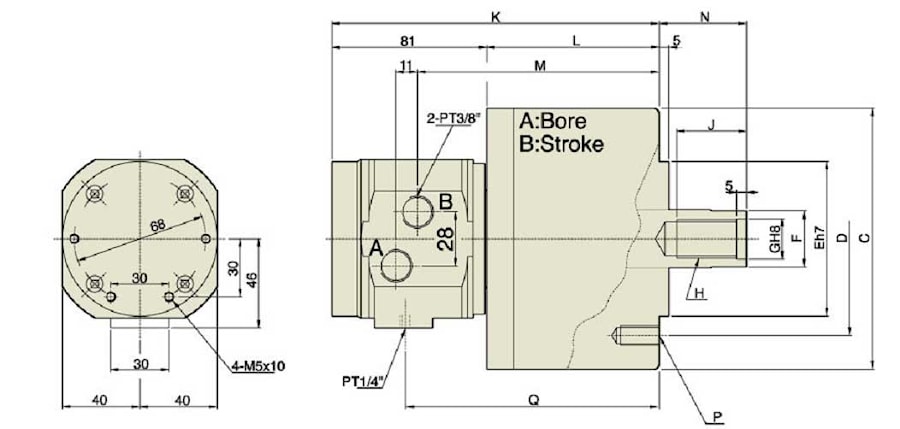

Размеры:
| ТИП | A | В | С | D | E | F | G | H | J | К | L | M | Nmax. | Nmin. | P | Q |
| MH75 | 75 | 15 | 104 | 90 | 65 | 30 | 21 | M20X2.5 | 35 | 147 | 66 | 102 | 46 | 31 | 6-M8X1.25 | 108 |
| MH105 | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20X2.5 | 35 | 170 | 89 | 125 | 45 | 26 | 6-M10X1.5 | 131 |
| Mm 25 | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24X3.0 | 44 | 178 | 97 | 133 | 51 | 26 | 6-M12X1.75 | 139 |
| MH150 | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30X3.5 | 45 | 187 | 106 | 142 | 56 | 26 | 12-M12X1.75 | 148 |
| MH200 | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36X4.0 | 60 | 203 | 122 | 158 | 69 | 34 | 12-M16X30 | 164 |
Если вы хотите купить вращающиеся гидроцилиндры с несквозным отверстием серия mh , вы можете:
