Вращающиеся гидроцилиндры с несквозным отверстием, встроенными клапанами серия MS 108kN, 6000 об/мин
108kN, 6000 об/мин
Вращающиеся гидроцилиндры с несквозным отверстием. Серия MS. Клапаны безопасности встроены.Технические характеристики
| Модель | Площадь поршня (поршн./шток.) (cm2) | Макс. усилие зажима KN(kgf) | Ход поршня мм | Макс. Рабочее давление MPa | Макс. Скорость (r.p.m.) | Момент инерции I (kg‧m2 ) | Масса (kg) | Суммарные утечки л/мин |
| MS105 | 86 / 79 | 29(2957) | 20 | 4.0(40.8) | 6000 | 0.0125 | 7,1 | 0.8 |
| MS125 | 122 / 113 | 42(4283) | 25 | 4.0(40.8) | 6000 | 0.0225 | 10 | 0.8 |
| MS150 | 176 / 160 | 60(6118) | 30 | 4.0(40.8) | 5500 | 0.0475 | 13,5 | 0.8 |
| MS200 | 314 / 290 | 108(11013) | 35 | 4.0(40.8) | 5500 | 0.0975 | 22 | 0.8 |

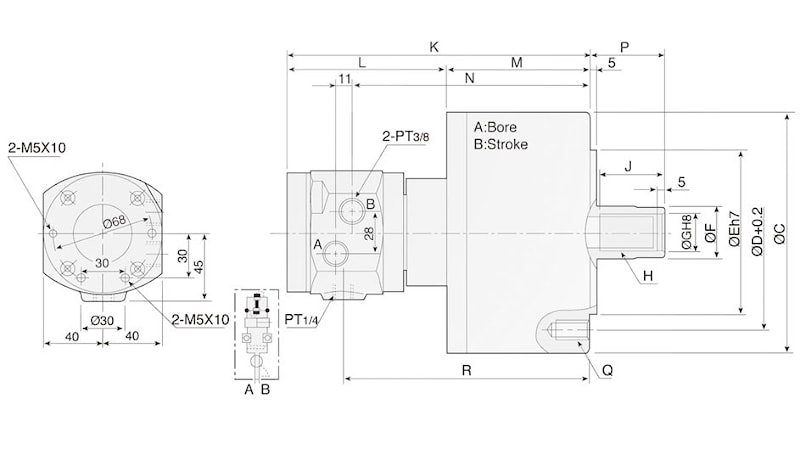

Размеры
| Модель | A | B | C | D | E | F | G | H | J | K | L | M | N | P | P | Q | R |
| max. | min. | ||||||||||||||||
| MS105 | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20xP2.5 | 35 | 197 | 108 | 89 | 152 | 45 | 25 | 6-M10x20 | 158 |
| MS125 | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24xP3.0 | 44 | 205 | 108 | 97 | 160 | 51 | 26 | 6-M12x24 | 166 |
| MS150 | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30xP3.5 | 45 | 214 | 108 | 106 | 169 | 56 | 26 | 12-M12x24 | 175 |
| MS200 | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36xP4.0 | 60 | 228 | 108 | 122 | 183 | 69 | 34 | 12-M16x30 | 189 |
производитель
GPA
Если вы хотите купить вращающиеся гидроцилиндры с несквозным отверстием, встроенными клапанами серия ms , вы можете:
Позвонить:
