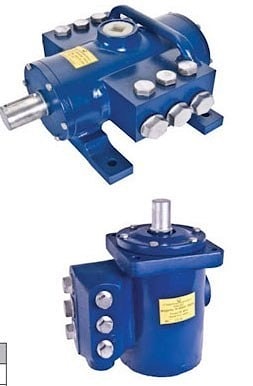

Насос поршневой эксцентриковый Н401-Е, Н403-Е
12,-25 л/мин, 32бар

Насос поршневой эксцентриковый Н401-Е, Н403-Е   Насосы радиально-поршневые эксцентриковые реверсивные Н-401Е (Н401УР) и Н-403Е (Н404УР) устанавливаются для нагнетания минерального масла в гидроприводах машин и механизмов, требующих постоянной подачи рабочей жидкости с номинальным давлением 32 МПа. Поток рабочей жидкости является реверсируемым по направлению и нерегулируемым по величине.

Поршневые насосы Н401-Е, Н403-Е успешно применяются для длительной работы при высоких давлениях до 400 бар в прессах (например, пресс гидравлический П5897, где обозначается как насос Н-403У), ножниц, гильотин, , в установках для обработки полимеров, зажимных устройствах станков и др. промышленных механизмах, где требуется использование таких высоких значений рабочего давления.

Насосы Н401-Е, Н403-Е работают на чистом минеральном масле с кинематической вязкостью 221...211 мм²/с при температуре масла +1б...+50°С и окружающей среды 0…+50°С.

Технические параметры насосов Н-401Е и Н403Е:

Наименование параметра Типоразмер насоса
Н401Е Н403Е
Рабочий объём, см³12,525
Номинальная частота вращения, об/мин.15001500
Номинальная подача, л/мин.17,06 ± 5%34,12 ± 5%
Давление на выходе (мин./макс.), МПа32/40
Давление на входе (мин./макс.), МПа0.005/0.010.005/0.01
Коэффициент подачи0.910.91
КПД0,850,85
Номинальная мощность, КВт10,521
Направление вращение валалюбоелюбое
Масса (без рабочей жидкости), кг3847

Основные правила и особенности эксплуатации насосов Н-401Е и Н403Е:

Перед включением насоса необходимо:
- открыть кран, подающий масло из бака, и заполнить насос маслом;
- открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вал привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом;
- закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ.

При запуске насоса после простоя в течение длительного времени необходимо произвести пробный запуск на 3-5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя.

Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются.

Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла.

Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке.

Смешивать различные марки масел не разрешается.



производитель
ГидроПневмоАппарат
