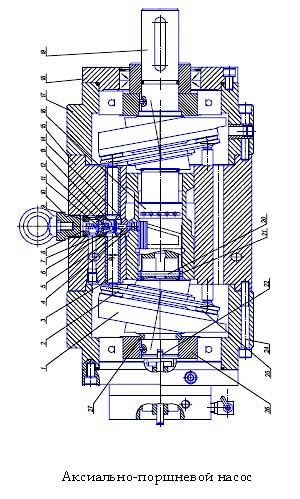

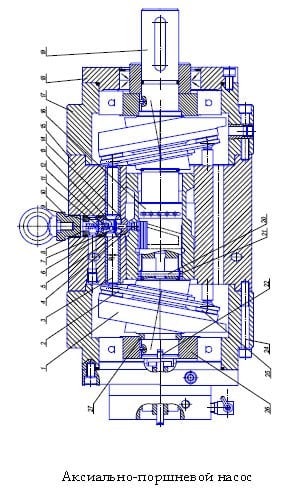

Аксиально-поршневой насос регулируемого типа НА...74М ТУ 2.053-1635-83

Регулируемый аксиально-поршневой насос типа НА с регулируемой подачей и постоянным по направлению потоком рабочей жидкости используется для нагнетания рабочей жидкости в гидросистемы различных прессов: листогибов, пакетировочных и других прессов, широко используется в гидроприводах, соответствующих требованиям ГОСТ 17411-91.

Условия эксплуатации

Аксиально-поршневой насос регулируемого типа работает на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от плюс 10 до плюс 50°С, температура окружающей среды от 0 до плюс 50°С.
Номинальная тонкость фильтрации масла 40 мкм.
Класс чистоты рабочей жидкости 14 по ГОСТ 17216 –71.

Рекомендуемые к использованию в регулируемых аксиально-поршневых насосах типы минеральных масел:
ВНИИ НП-403 ГОСТ 16728-78;
ИГП-30, ИГП-38 по ТУ 38 101413-78.

Допустимая продолжительность непрерывного действия максимального давления не более 40
секунд с интервалом нагружения не менее 4 секунд. При таких режимах 90% ресурс – 1200
часов.

Непрерывная продолжительность работы насоса на подаче ниже минимальной не должны
превышать 30 минут.

Варианты исполнения механизов изменения подачи:

НАС - со следящим механизмом изменения подачи
НАР - с ручным механизмом изменения подачи
НАД1 - с регулятором мощности
НАМ - с электромагнитным механизмом изменения подачи

Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 90 и 224 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса отсутствует буква "Ф".
