Регулируемый аксиально-поршневой насос НАС74М ...

Регулируемый аксиально-поршневой насос НАС74М ...  Аксиально-поршневой насос регулируемого типа со следящим механизмом изменения подачи НАС обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой в зависимости от положения задающего устройства как на работающем насосе, так и на неработающем. Установка подачи осуществляется задающим устройством (копиром, кулачком и т.п.)

Насос типа НАС состоит из поршневого, шестеренного насосов и следящего механизма изменения подачи.

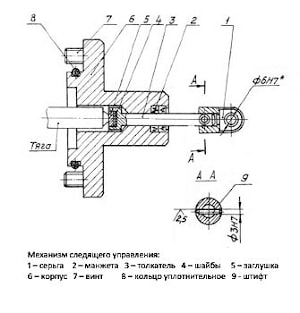

Составляющие механизма следящего управления подачи:
- корпус;
- толкатель;
- серьга;
- заглушка;
- шайба;
- штифт.

Принцип работы механизма следящего управления

Задающее устройство, присоединенное к серьге, сообщает толкателю возвратно-поступательное движение. ТОлкатель через заглушку и шарик перемещает тягу распределительной втулки внутрь насоса. Обратное перемещение толкателя осуществляется пружиной, установленной на тяге в расточке приводного вала насоса.
Перемещение серьги к насосу соответствует увеличению подачи поршневого насоса, при обратном движении – уменьшению подачи.

Параметры регулирования:
- усиление перемещения выходного штока механизма на увеличение подачи, движение в сторону насоса, Н, не более 170;
- рабочий ход штока не более 20 мм;
- допустимое число переключений в минуту – 40.

Технические характеристики насосов НАС74М ... :

Наименование насоса по ТУПодача (расход)Давление Частота вращенияМощностьДлинаШиринаВысотаМасса
л/минМПАсˉ¹КВтммммммкг
НАСФ74М-45/3257322540,5634275345128
НАСФ74М-90/32122322573708315368182
НАС74М-224/32122322573708315368182
НАС74М-224/322003216,6118,5807380455342

Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 90 и 224 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса отсутствует буква "Ф".


производитель
Гидропривод (г. Харьков)


Ещё из раздела насосы поршневые

Насосы нерегулируемые радиально-поршневые типа 50НР ТУ 2.053-1686-84 с постоянным по значению и направлению потоком рабочей жидкости применяются в гидроприводах. Нерегулируемые насосы 50НС обеспечивают получение одного или двух потоков рабочей ...
Аксиально-поршневые насосы НАПЭЛ 140/20 и НАПЭСЛ 140/20 используются для нагнетания рабочей жидкости в гидросистемы станков, машин и механизмов где требуется регулируемая подача и реверс потока. Технические характеристики: Наименование параметра ...
Насосы радиально-поршневые эксцентриковые реверсивные Н-401Е (Н401УР) и Н-403Е (Н404УР) устанавливаются для нагнетания минерального масла в гидроприводах машин и механизмов, требующих постоянной подачи рабочей жидкости с номинальным давлением 32 ...
Насосы нерегулируемые секционные типа 50НС ... ТУ 2.053-1686-84 с постоянным по значению и направлению потоком рабочей жидкости применяются для нагнетания рабочей жидкости в гидросистемы термопластавтоматов, в кузнечно-прессовом производстве ...
Насосы радиально-поршневые нерегулируемые типа НР-2- ... ТУ 2.053-1696-84 используются для нагнетания рабочей жидкости в гидросистемах механизмов шагающих экскаваторов, турбин (АЭС), в гидросистемах ковочных прессов и других мощных гидрофицированных ...
Регулируемый аксиально-поршневой насос типа НА с регулируемой подачей и постоянным по направлению потоком рабочей жидкости используется для нагнетания рабочей жидкости в гидросистемы различных прессов: листогибов, пакетировочных и других прессов, ...

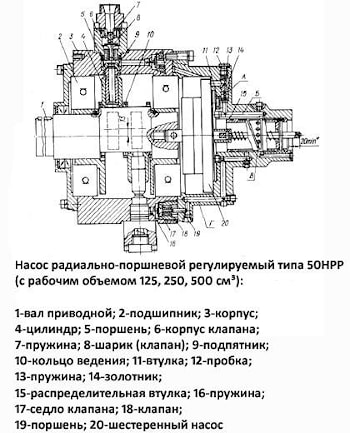

Радиально-поршневые регулируемые насосы типа 50НРР... ТУ 2.053-1755-85 с регулируемой подачей и постоянным по направлению потоком рабочей жидкости используются для нагнетания рабочей жидкости в гидросистемы листогибов, прессов пакетировочных, в ...
