Регулируемый аксиально-поршневой насос НАР74М ...

Аксиально-поршневой насос регулируемого типа с ручным механизмом изменения подачи НАР обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой как во время работы насоса, так и при его остановке. Установка подачи – ручная.

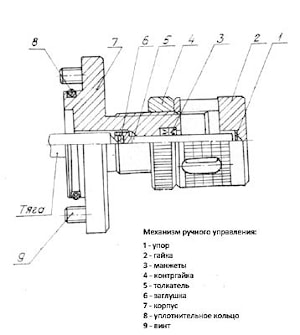

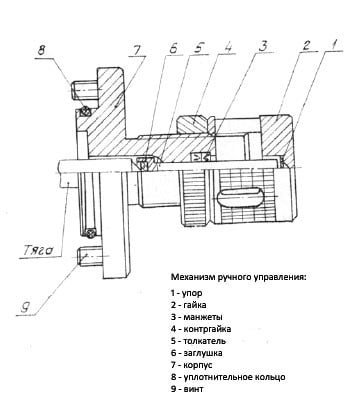

Составляющие механизма ручного изменения подачи:
- корпус, закрепленный на крышке шестеренного насоса;
- гайка с винтовой нарезкой внутри;
- контргайка;
- толкатель;
- упоры.

Параметры регулирования:
- крутящий момент, Н не более 25 см;
- число оборотов гайки не более 11;
- поворот гайки на увеличение подачи осуществляется по часовой стрелке.

Принцип работы механизма ручного управления
При вращении гайки по часовой стрелке толкатель перемещает тягу и распределительную втулку в сторону насоса – подача насоса увеличивается. При вращении гайки против часовой стрелки подача насоса уменьшается за счет действия пружины, установленной на тяге в расточке приводного вала.

Величина подачи определяется по отметкам на гайке и торце корпуса: перемещение гайки на одну риску осуществляет изменение подачи насоса ≈ на 25%. После установки требуемой подачи поршневого насоса положение гайки фиксируется контргайкой.

Технические характеристики насосов НАР74М ... :

Наименование насоса по ТУ	Подача (расход)	Давление	Частота вращения	Мощность	Длина	Ширина	Высота	Масса
	л/мин	МПА	сˉ¹	КВт	мм	мм	мм	кг
НАРФ74М-45/32	57	32	25	40,5	624	275	345	128
НАРФ74М-90/32	122	32	25	73	698	315	368	182
НАР74М-224/32	122	32	25	73	698	315	368	182
НАР74М-224/32	200	32	16,6	118,5	797	380	455	342

Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 90 и 224 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса отсутствует буква "Ф".
