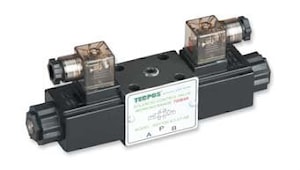

Гидрораспределители высокого давления типа DSV

700 бар, до 70 л/мин

Гидрораспределители типа DSV четырехлинейные трехпозиционные.

Бывают двух типоразмеров 01, 03 (ду 6 и ду 10).

Существует 7 схем распределения рабочей жидкости.

Гидрораспределители DSV отличаются низким уровнем шума при переключении и длительным сроком службы.

В гидрораспределителях DSV применяется технология нулевых утечек, и как следствие они высокоэффективны.

Условное обозначение

DSV	700	—	4	/	3	—	01	—	P
									схема
							типоразмер
					количество позиций переключения
			количество портов
	давление бар
тип

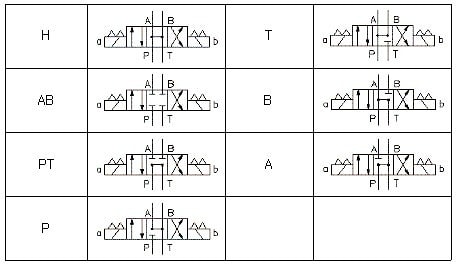

Схемы распределения потока рабочей жидкости

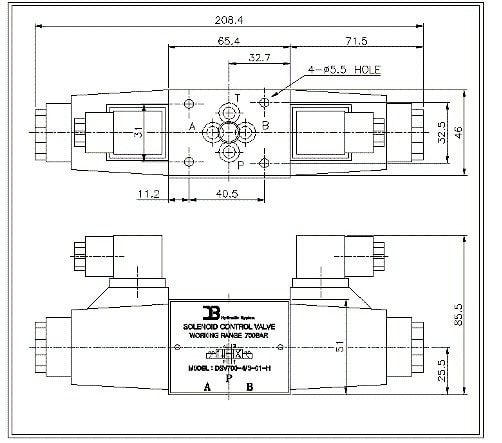

Установочные и габаритные размеры гидрораспределителя DSV700-4/3-01-*

Расход - 35 л/мин
масса - 1,7 кг

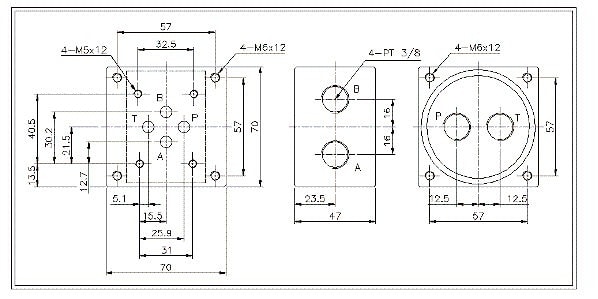

Плита для трубного монтажа SB-01-10

масса - 2,1 кг

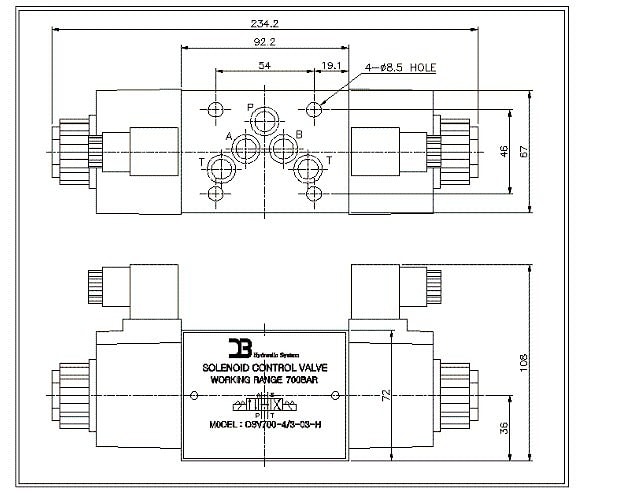

Установочные и габаритные размеры гидрораспределителя DSV700-4/3-03-*

Расход - 70 л/мин
масса - 4,5 кг

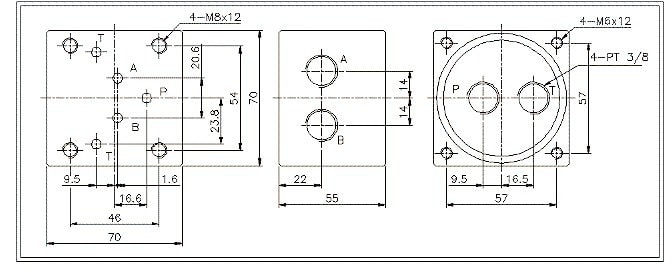

Плита для трубного монтажа SB-03-10

масса - 2,8 кг
