Муфта Normex-265G(90,100) 265 мм, 2500 об/мин
265 мм, 2500 об/мин

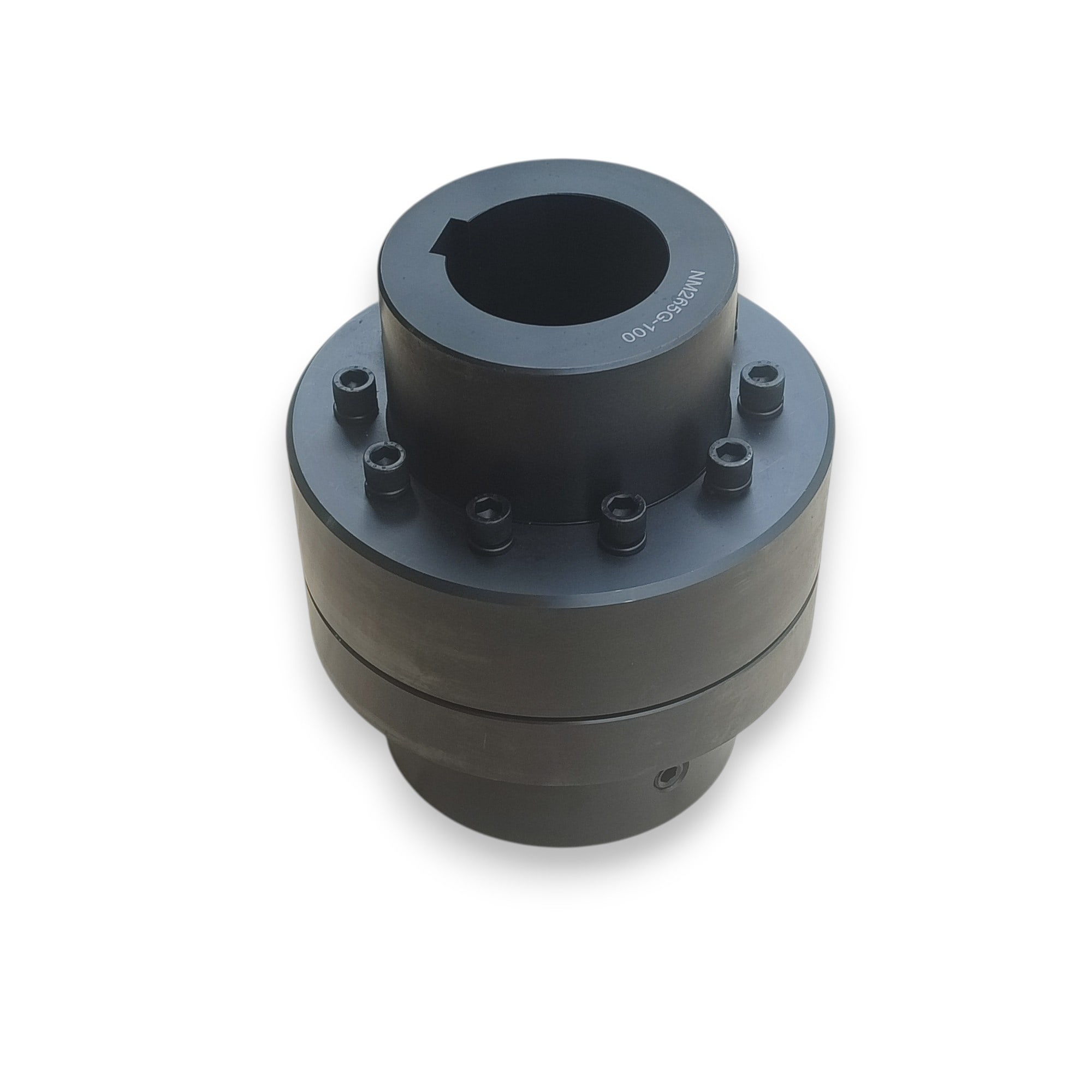

Муфта NOR-MEX (NORMEX) 265G с посадочными отверстиями диаметром 90 и 100 мм представляет собой высоконадёжную крутильно-упругую кулачковую муфту производства немецкого концерна RINGFEDER (ранее TSCHAN).

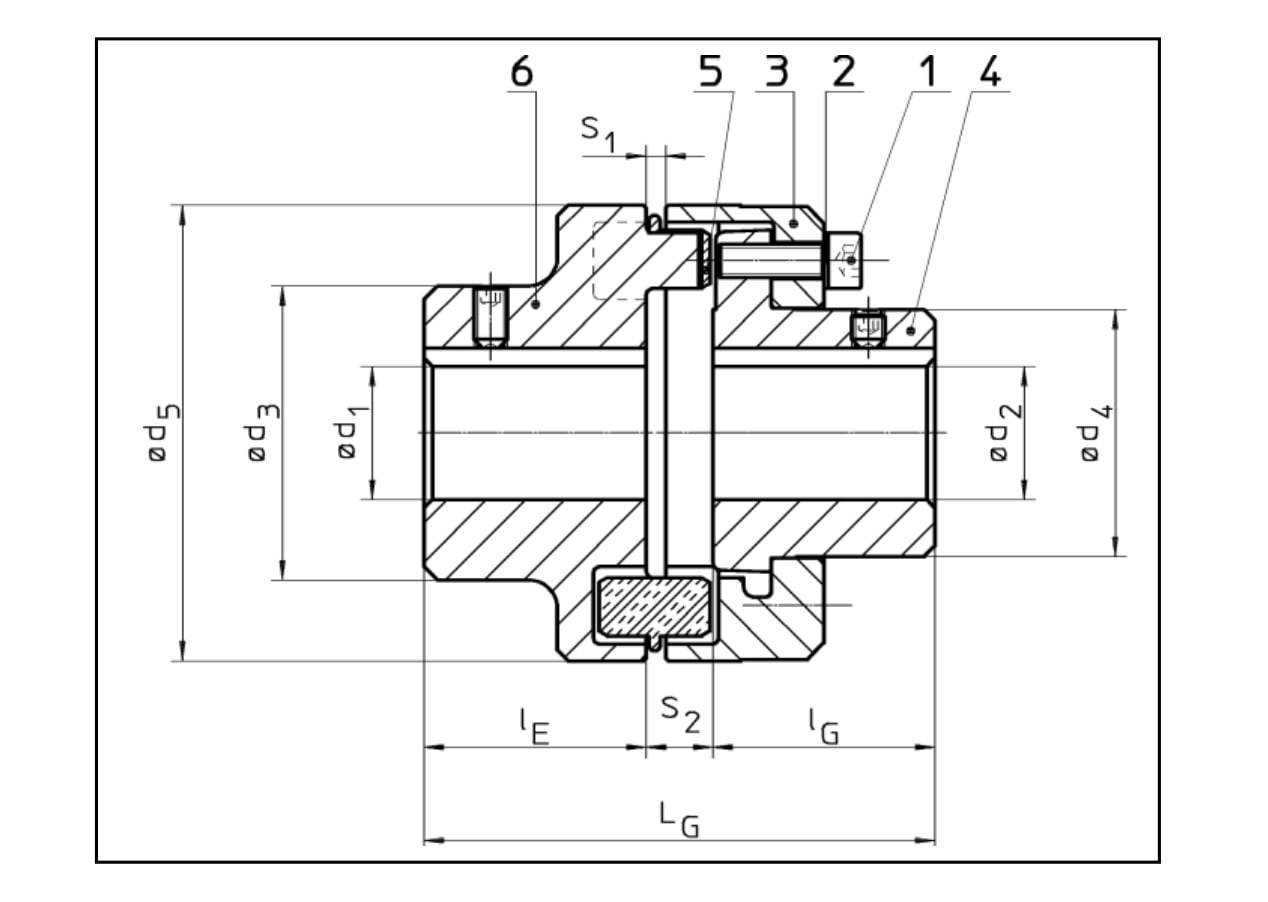

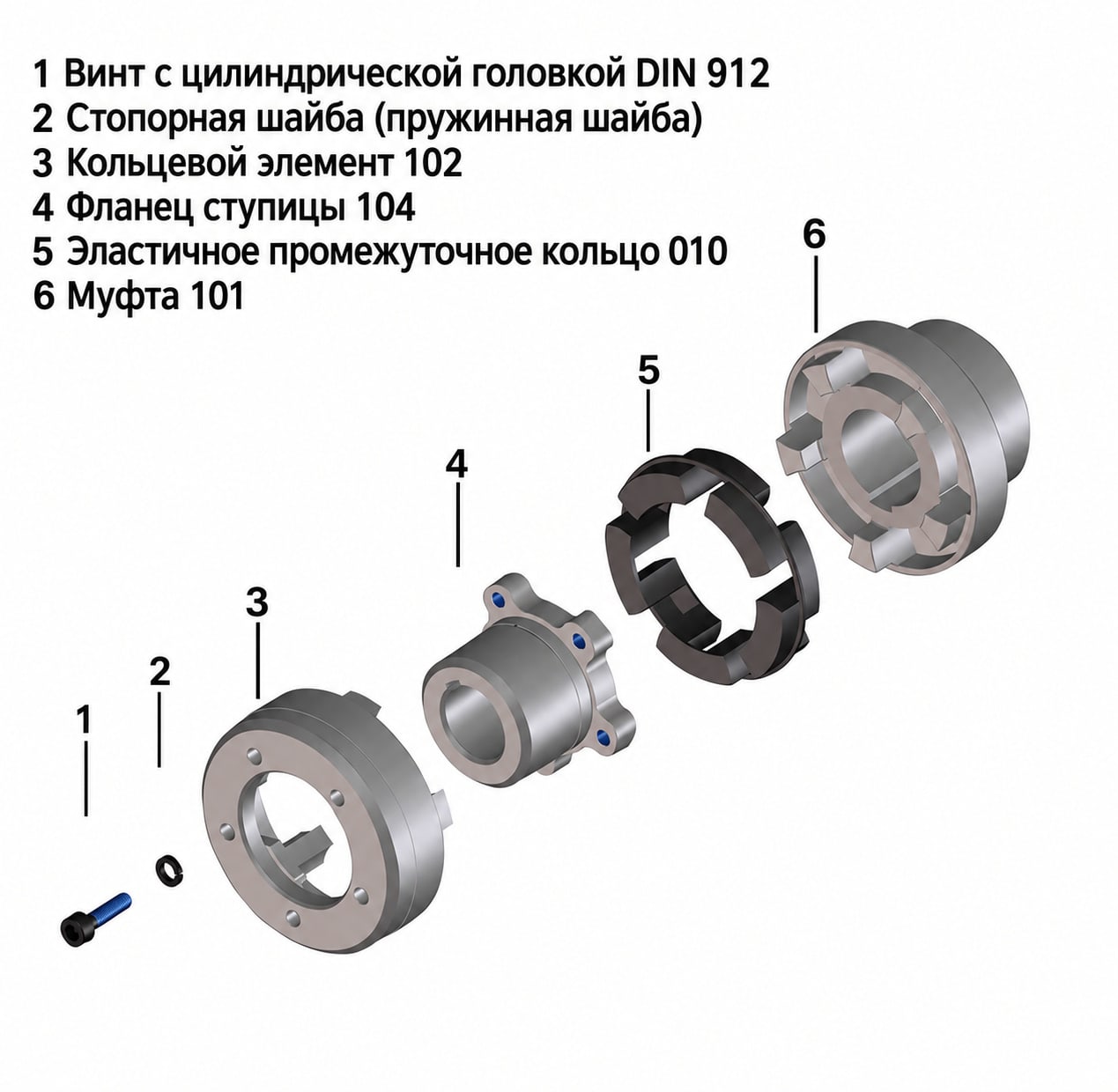

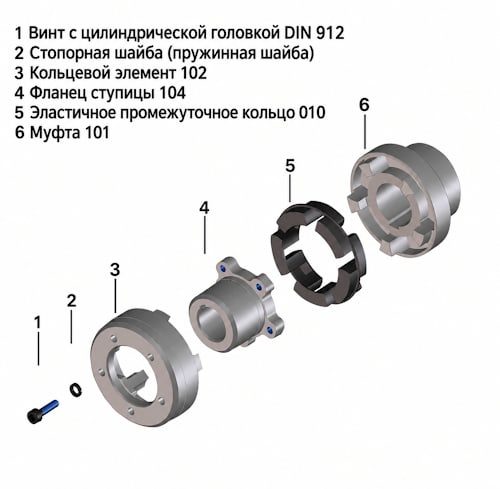

Маркировка 265G обозначает типоразмер муфты с наружным диаметром 265 мм и специальное исполнение G. Особенностью данной конструкции является разъёмная полумуфта, состоящая из двух частей. Такое решение обеспечивает возможность быстрого демонтажа и замены упругого элемента, а также проверки направления вращения привода без необходимости осевого смещения соединённых агрегатов.
Цифры (90, 100) обозначают диаметры посадочных отверстий под валы (d₁ и d₂) в миллиметрах.

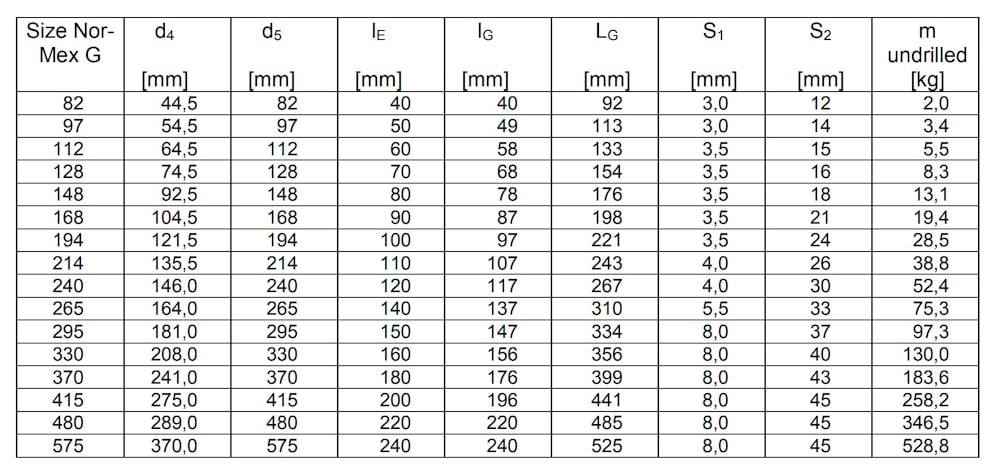

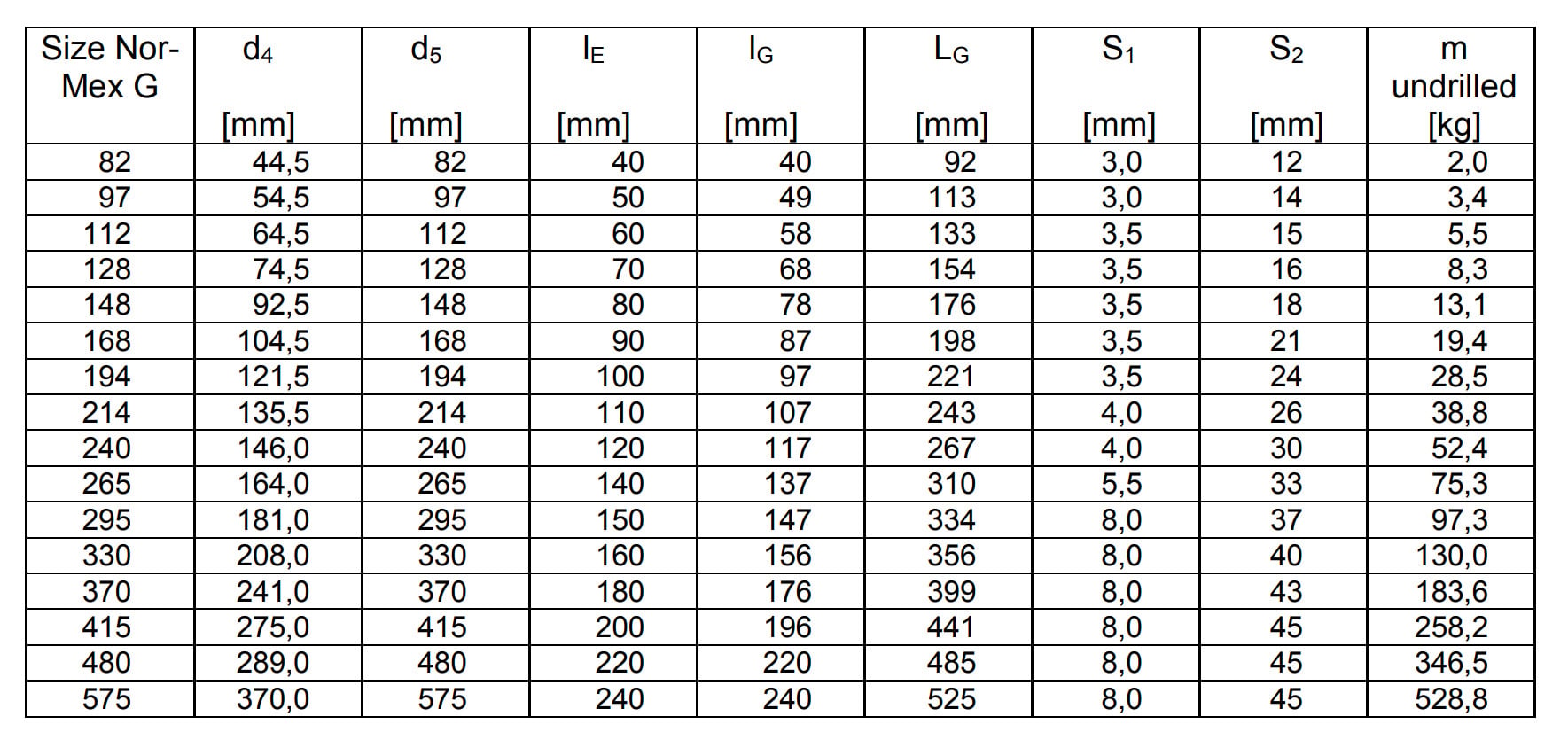

Основные технические характеристики габарита 265G:
- Обороты 2500 об/мин.
- Длина 310 мм.
- Внешний диаметр 265 мм.
- Диаметр внутреннего отверстия d1 90мм.
- Диаметр внутреннего отверстия d2 100мм.
- Диаметр внутреннего отверстия dmax 120мм.
- Крутящий момент номинальный 3700 Nm.
- Крутящий момент максимальный 5800 Nm.
Если вы хотите купить муфта Normex-265G(90,100) , вы можете:
Ещё из раздела муфты гидростанций

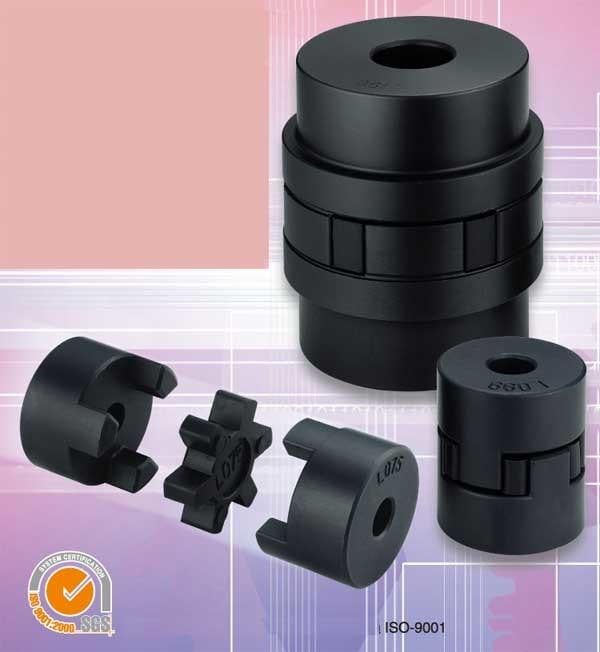

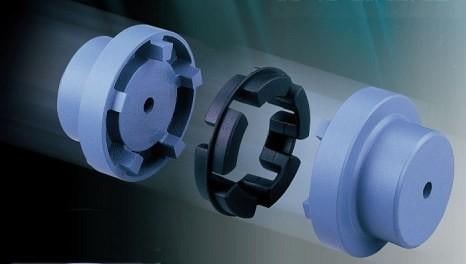

Соединительные муфты с упругим элементом предназначены для передачи крутящего момента/ Соединительные муфты защищают привод машины от колебаний смягчают толчки и удары. Компенсируют взаимные смещения валов уменьшая тем самым радиальные нагрузки. ...

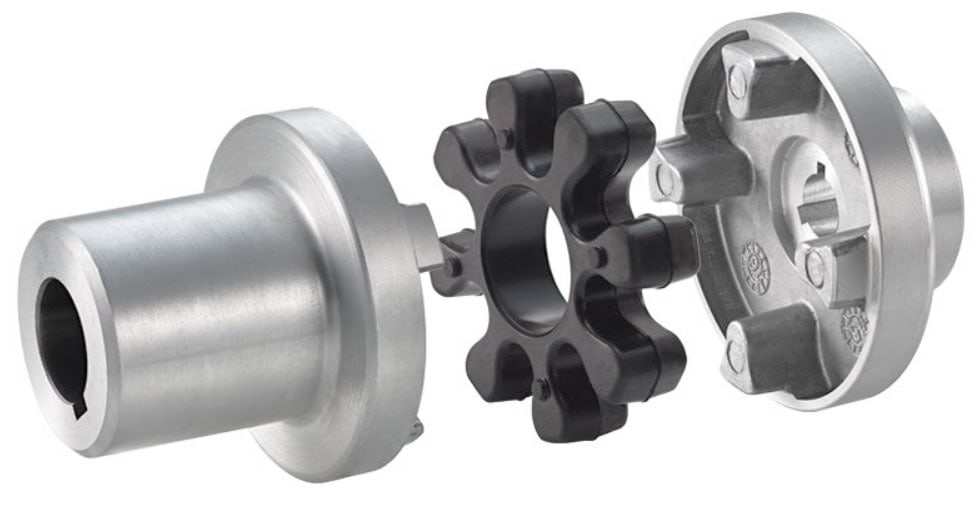

Соединительные муфты Flair с упругим элементом предназначены для соединения соосных валов при передаче крутящего момента. Соединительные муфты Flair защищают привод машины от колебаний смягчают толчки и удары. Компенсируют взаимные смещения валов ...

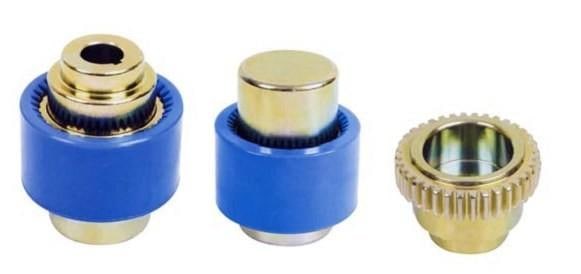

Муфты зубчатые соединительные предназначены для передачи крутящего момента от двигателя к насосу. Крутящий момент передается посредством зубчатого кольца из полиамида. Соединительные муфты защищают привод машины от колебаний смягчают толчки и удары. ...
