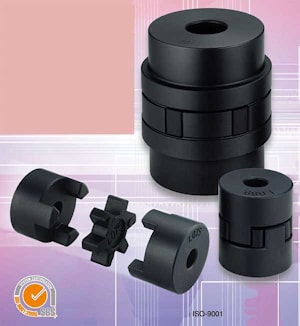

Соединительные упругие муфты со звездочкой Flair тип L
Соединительные муфты Flair с упругим элементом предназначены для соединения соосных валов при передаче крутящего момента.Соединительные муфты Flair защищают привод машины от колебаний смягчают толчки и удары.
Компенсируют взаимные смещения валов уменьшая тем самым радиальные нагрузки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУФТ СОЕДИНИТЕЛЬНЫХ
| Модель | Момент, Кг*м | Частота вращения об/мин | Допустимое отклонение | Момент инерции GD2 | |||
| номиналь- ный | максимальный | макс. | осевое, мм | радиальное, мм | угловое | кг*м2 | |
| L-035 | 0.05 | 0.15 | 20,000 | ±0.5 | ±0.1 | 1 ° | 0.1 |
| L-050 | 0.3 | 0.9 | 1 5,000 | ±0.5 | ±0.1 | 1 ° | 0.5 |
| L-070 | 0.5 | 1.5 | 1 2,000 | ±0.5 | ±0.2 | 1 ° | 1.9 |
| L-075 | 1.0 | 2 | 1 0,000 | ±0.6 | ±0.2 | 1 ° | 5.2 |
| L-090 | 1.6 | 3.2 | 9,000 | ±0.6 | ±0.2 | 1 ° | 11.5 |
| L-095 | 2.2 | 4.4 | 8,000 | ±0.7 | ±0.3 | 1 ° | 17 |
| L-099 | 4 | 8 | 7,000 | ±0.7 | ±0.3 | 1 ° | 29 |
| L-100 | 5 | 10 | 6,000 | ±0.8 | ±0.3 | 1 ° | 39.8 |
| L-110 | 9 | 18 | 5,000 | ±0.8 | ±0.4 | 1.2° | 133 |
| L-150 | 15 | 30 | 4,500 | ±1 | ±0.4 | 1.2° | 232 |
| L-190 | 20 | 50 | 4,000 | ±1 | ±0.4 | 1.5° | 565 |
| L-225 | 30 | 60 | 3,400 | ±1.2 | ±0.5 | 1.5° | 1384 |

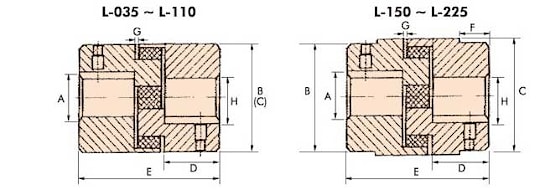

РАЗМЕРЫ МУФТ СОЕДИНИТЕЛЬНЫХ
| Модель | Центр. отверстие в заготовке (A) | Минимальн. возможный диаметр вала | Максимальн. возможный диаметр вала | G | (B) | (С) | F | D | E | Масса, кг |
| L-035 | 0 | 3.175 | 9 | 2 | 16 | 16 | - | 7 | 21 | 0.03 |
| L-050 | 6.35 | 6.35 | 16 | 2 | 28 | 28 | - | 15.5 | 43 | 0.13 |
| L-070 | 6.35 | 6.35 | 19 | 2 | 35 | 35 | - | 19 | 51 | 0.24 |
| L-075 | 7.94 | 7.94 | 24 | 3 | 45 | 45 | - | 21 | 54 | 0.41 |
| L-090 | 7.94 | 7.94 | 26 | 3 | 54 | 54 | - | 22 | 55 | 0.64 |
| L-095 | 1 1.1 | 1 1.1 | 28 | 3 | 54 | 54 | - | 25 | 64 | 0.75 |
| L-099 | 1 1.1 | 1 1.1 | 32 | 3 | 65 | 65 | - | 27 | 73 | 1.19 |
| L-100 | 12.7 | 12.7 | 36 | 3 | 65 | 65 | - | 35 | 89 | 1.5 |
| L-110 | 15.8 | 15.8 | 42 | 3 | 84 | 84 | - | 43 | 108 | 3.1 |
| 1-150 | 19.05 | 19.05 | 48 | 3 | 80 | 96 | 30 | 45 | 115 | 3.4 |
| L-190 | 22.22 | 22.22 | 54 | 3 | 102 | 1 15 | 34 | 54 | 124 | 7.8 |
| L-225 | 38 | 38 | 66 | 3 | 108 | 127 | 35 | 64 | 154 | 10.8 |
