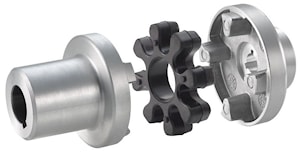

Муфты с упругим элементом тип ND
Муфты используются в качестве элементов соединения между электромотором с унифицированным фланцем и гидравлическим насосом для передачи крутящего момента.

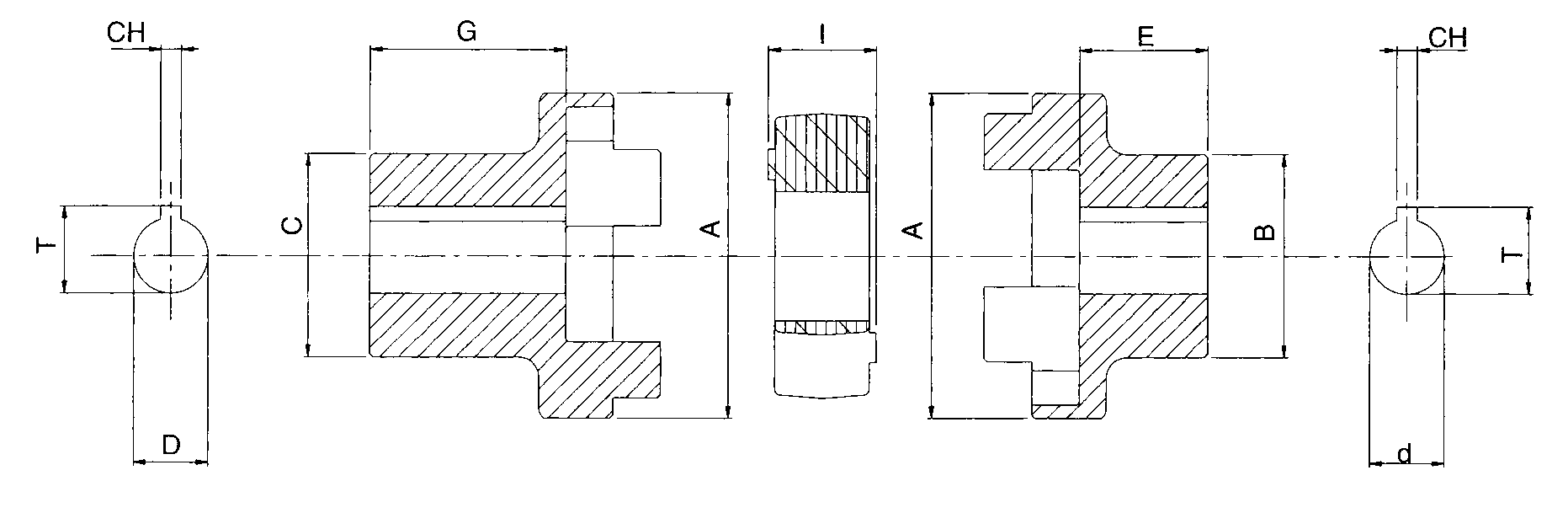

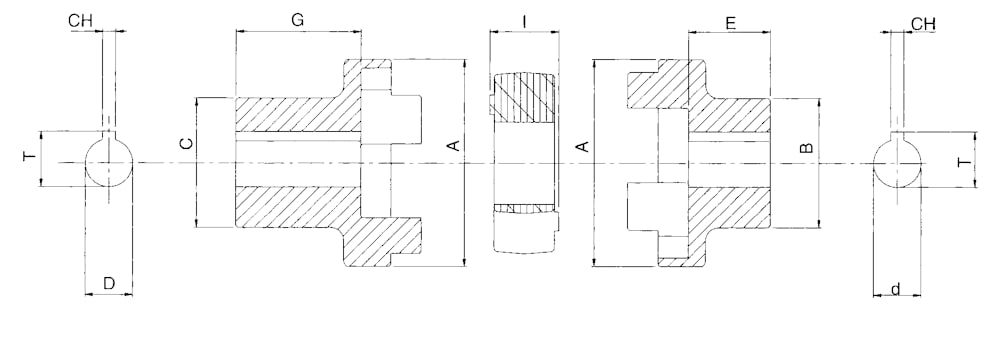

Полумуфты серии ND изготовлены из алюминия с минимальным предварительным отверстием для литья.

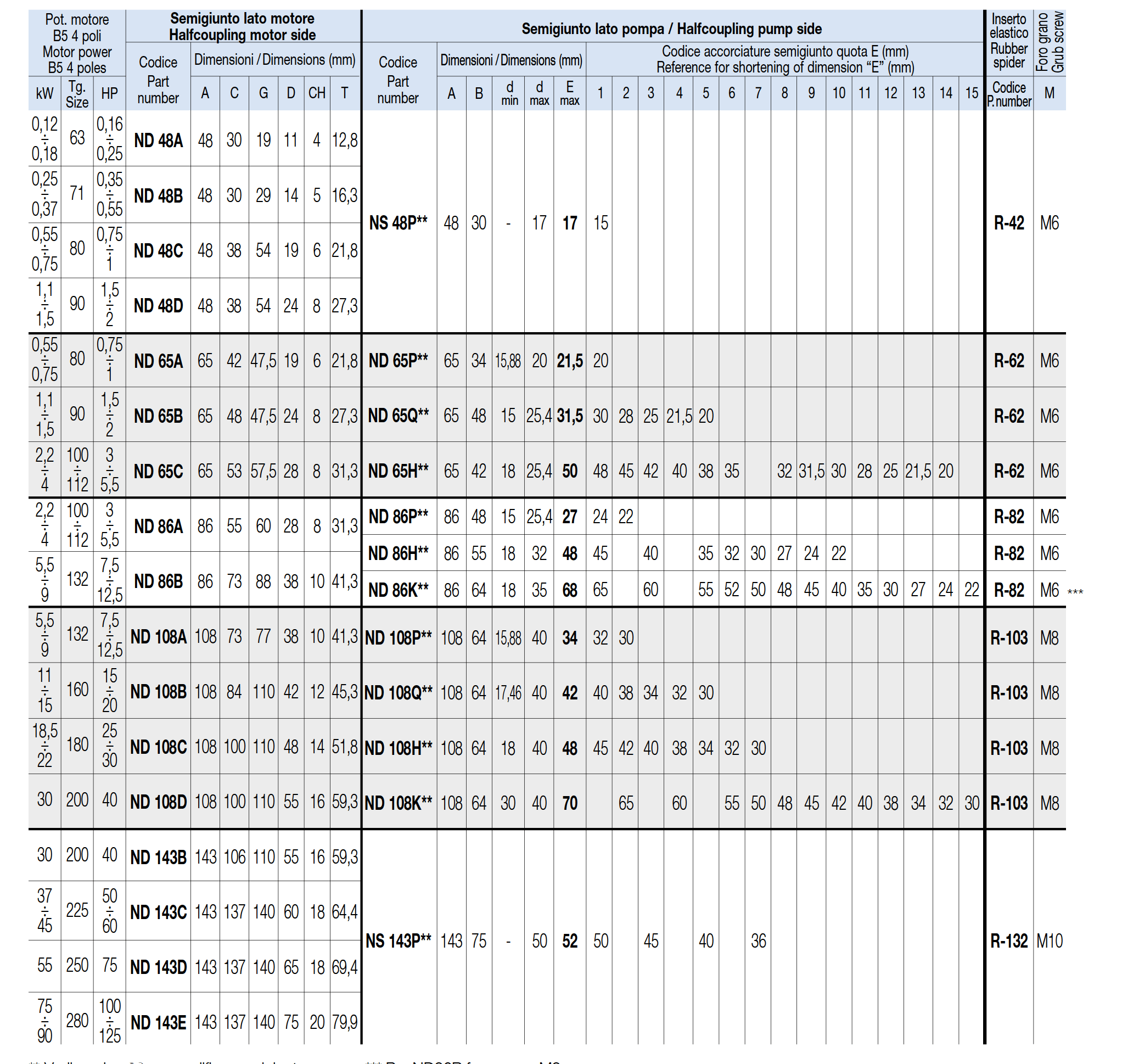

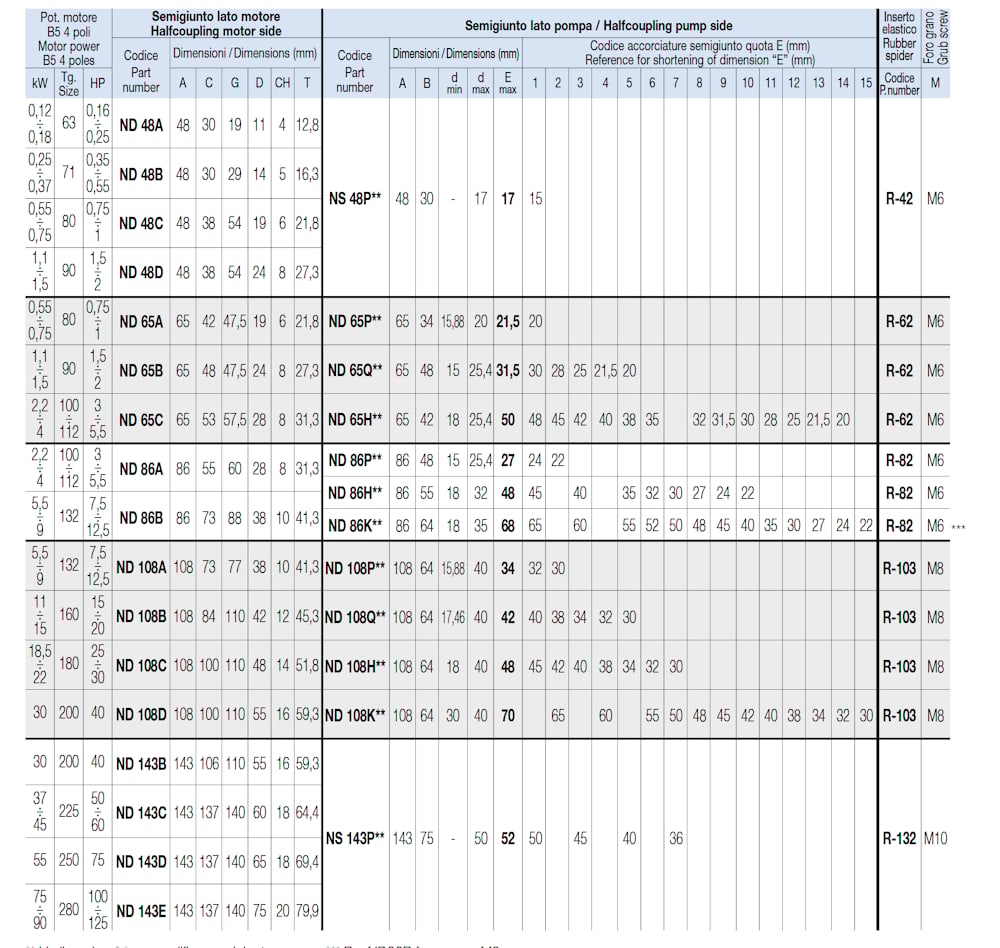

| Характеристики | Максимальное отклонение | ||||
|---|---|---|---|---|---|
| Тип | Максимальный момент (Нм) | Максимальная мощность при оборотах/мин | Угловое | Радиальное (мм) | Осевое (мм) |
| ND 48 | 6,86 | 0,54 | 2° | 0,5 | 1 |
| ND 65 | 38,2 | 3 | 2° | 1 | 1.6 |
| ND 86 | 87,3 | 6,84 | 2° | 1 | 1.8 |
| ND 108 | 210 | 16,5 | 2° | 1 | 2 |
| ND 143 | 725 | 57 | 2° | 1 | 2 |

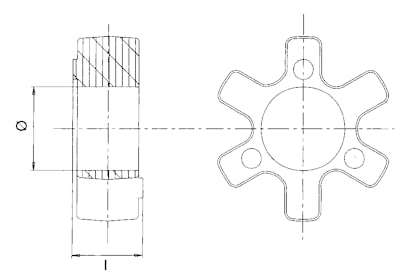

Упругий элемент:
| Муфта | Размер | I (мм) | ∅ (мм) |
| ND48 | R-42 | 16 | 19 |
| ND65 | R-62 | 18 | 29 |
| ND86 | R-82 | 20 | 31,5 |
| ND108 | R-103 | 24 | 42 |
| ND143 | R-132 | 29 | 64 |
