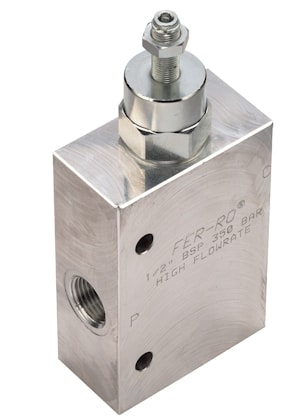

Клапан последовательного давления серии PRSQ 350 бар, до 100 л/мин
350 бар, до 100 л/мин
Клапаны последовательного давления серии PRSQ используются в гидравлических системах, где несколько цилиндров используются для привода элементов, таких как двигатели, в разное время и при разном давлении. Принцип работы аналогичен предохранительным клапанам давления. В нормальном состоянии закрыт. Открывается при достижении заданного давления и активирует другие элементы системы. Клапаны последовательного давления в гидравлической системе регулируют значение давления в основной линии и управляют потоком, определяя, когда система откроется или закроется.
| Материал | Алюминий |
|---|---|
| Размер резьбы | BSP |
| Уплотнение | Нитриловое O-кольцо (NBR) |
| Рабочая температура | -30 °C до +110 °C |
| Термообработка | Внутренние детали |
| Применение | Общие гидравлические применения |

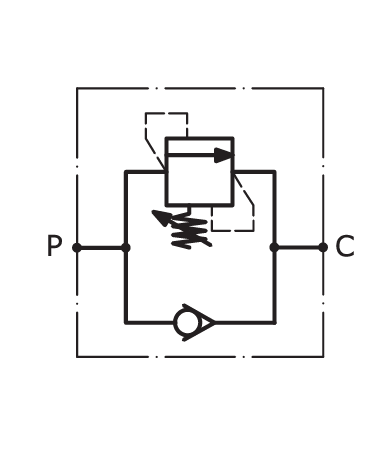

Гидравлическая схема:

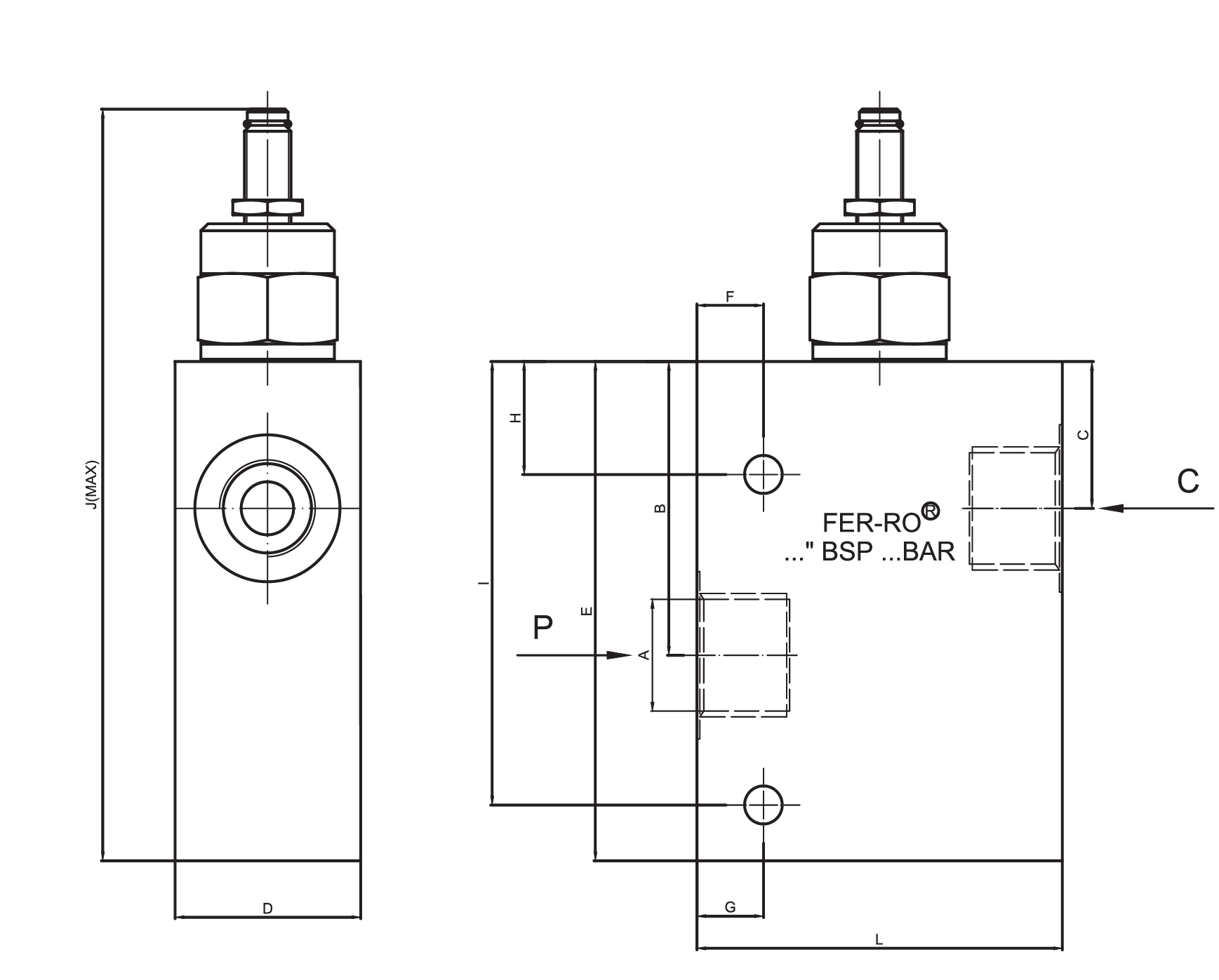

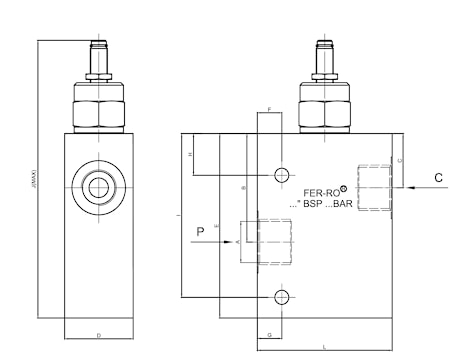

Габаритные размеры:
| Код | Размер резьбы | Рабочее давление (Бар) | Макс. поток (л/мин) | B | C | D | E | F | G | H | I | J |
| PRSQG38LFN | 3/8" BSP | 350 | 40 | 50 | 19.25 | 32 | 85 | 11.50 | 11.50 | 19.25 | 75.50 | 132 |
| PRSQG12LFN | 1/2" BSP (Стандартный поток) | 350 | 60 | 50 | 19.25 | 32 | 85 | 11.50 | 11.50 | 19.25 | 75.50 | 132 |
| PRSQG12HFN | 1/2" BSP | 350 | 100 | 62.50 | 25 | 39 | 107 | 12 | 12 | 25 | 87 | 171 |
| PRSQG34LFN | 3/4" BSP | 350 | 100 | 62.50 | 25 | 39 | 107 | 12 | 12 | 25 | 87 | 171 |
Если вы хотите купить клапан последовательного давления серии prsq , вы можете:
Позвонить:
