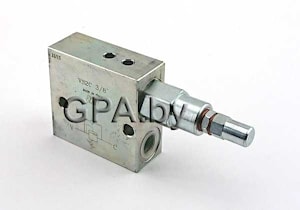

Клапан последовательности прямого действия тип VS2C
Клапан последовательности прямого действия тип VS2C
Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: низкие утечки
Подключение: вход V выход (цилиндр) С. В обратном направлении свободно.

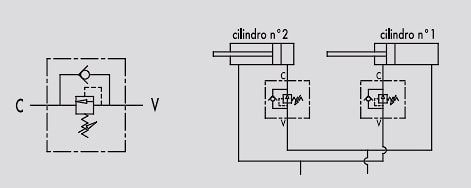

Гидросхема:
Технические данные:
| Код | Тип | Макс. расход, л/мин | Диапазон давления, Bar |
| V0640 | VS2C 3/8" | 35 | 350 |
| V0660 | VS2C 1/2" | 70 | 350 |
| V0665 | VS2C 3/4" | 110 | 400 |

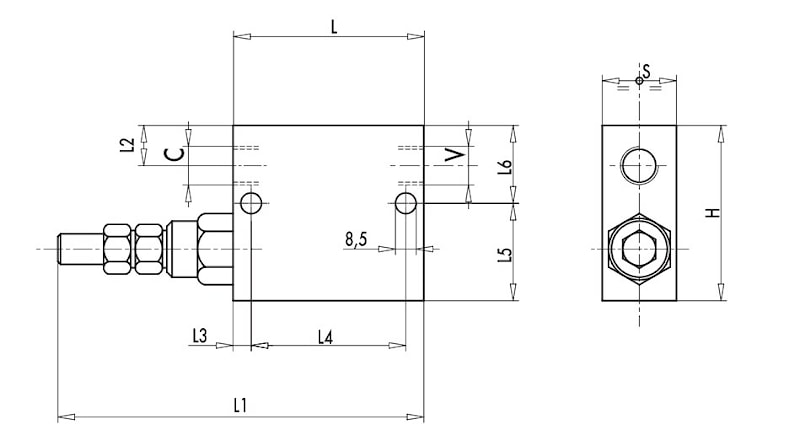

Размеры:
| Тип | c-v GAS | L mm | Ll mm | L2 mm | L3 mm | L4 mm | L5 mm | L6 mm | H mm | S mm | Масса, кг |
| VS2C 3/8" | G 3/8" | 74 | 146 | 14 | 7 | 55 | 39 | 31 | 70 | 30 | 1,17 |
| VS2C 1/2" | G 1/2" | 80 | 152 | 15 | 7 | 55 | 37 | 33 | 70 | 30 | 1,13 |
| VS2C 3/4" | G 3/4" | 100 | 164 | 20 | 10 | 80 | 50 | 50 | 100 | 40 | 2,90 |

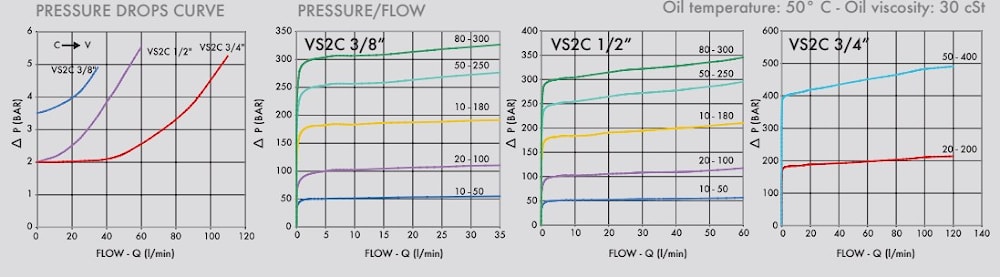

Настройки пружин для клапанов 3/8-1/2"
| Диапазон настройки, бар | Потеря давления при расходе 4 л/мин, бар | Стандартная настройка, бар |
| 10-50 | 7 | 30 |
| 20-100 | 12 | 75 |
| 10 - 180 standard | 30 | 90 |
| 50 - 250 | 45 | 130 |
| 80 - 300 | 50 | 150 |
Настройки пружин для клапанов 3/4"
| Диапазон настройки, бар | Потеря давления при расходе 4 л/мин, бар | Стандартная настройка, бар |
| 20 - 200 | 40 | 160 |
| 50 - 400 standard | 80 | 180 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS |
| VS2C 3/8" | VDSRL 5-38 | VSL 380-C-3 | VSQ-35-38 | RVD-MS-3/8-G (11A03F003R03Z) | |
| VS2C 1/2" | VDSRL 10-12 | VSL 120-C-3 | VSQ-35-12 | RVD-MS-1/2-G (11A03F003R04Z) | |
| VS2C 3/4" | VDSRL 20-34 | - | - | RVD-MS-3/4-G (11A03F003R05W) |
|
производитель
Oleodinamica Marchesini
