Клапан последовательности с компенсацией давления первичного контура тип VSQAPP – до 400 бар 110 л/мин
400 бар, 110 л/мин
Данный клапан используется для осуществления последовательной работы двух гидроприводов. Клапан открывается при окончания хода в первом контуре и достижении настроенного давления. Поток в обратном направлении пропускает свободно. Отличительной особенностью данной модели клапана является то, что давление в первом и втором контуре одинаково.
Гидравлическая схема и схема подключения:
Технические данные:
КОД
ТИП
Макс. расход
Макс. давление
Lt. / min
Bar
V0642
VSQAPP 3/8"
35
350
V0662
VSQAPP 1/2"
70
350
V0667
VSQAPP 3/4"
110
400

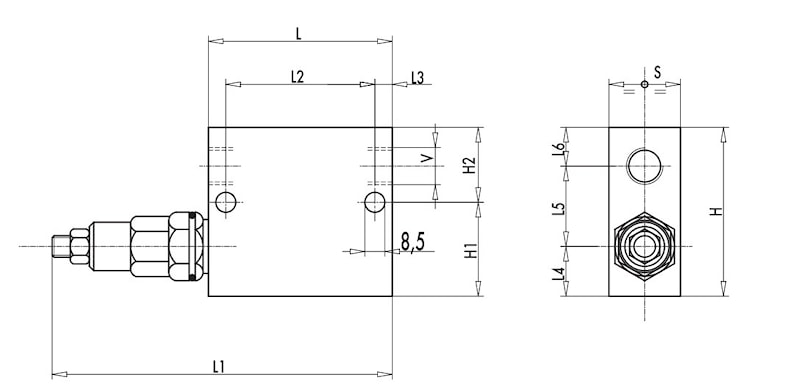

Размеры:
КОД
ТИП
C-V GAS
L mm
L1 mm
L2 mm
L3 mm
L4 mm
L5 mm
L6 mm
H mm
H1 mm
H2 mm
s mm
Масса, кг
V0642
VSQAPP 3/8"
G 3/8"
74
149
55
12
20
36
14
39
31
70
30
1,250
V0662
VSQAPP 1/2"
G 1/2"
80
155
55
18
19
36
15
37
33
70
30
1,280
V0667
VSQAPP 3/4"
G 3/4"
100
190
80
10
25
55
20
50
50
100
40
2,844
Диапазоны настройки для клапанов 3/8"-1/2":
диапазон настройки давления, бар
чувствительнось, изменение настройки за 1 оборот, бар/об.
Предустановка, бар
10-50
7
30
20-100
12
75
10 - 180 standard
30
90
50 - 250
45
130
80 - 300
50
150
Диапазоны настройки для клапанов 3/4":
диапазон настройки давления, бар
чувствительнось, изменение настройки за 1 оборот, бар/об.
