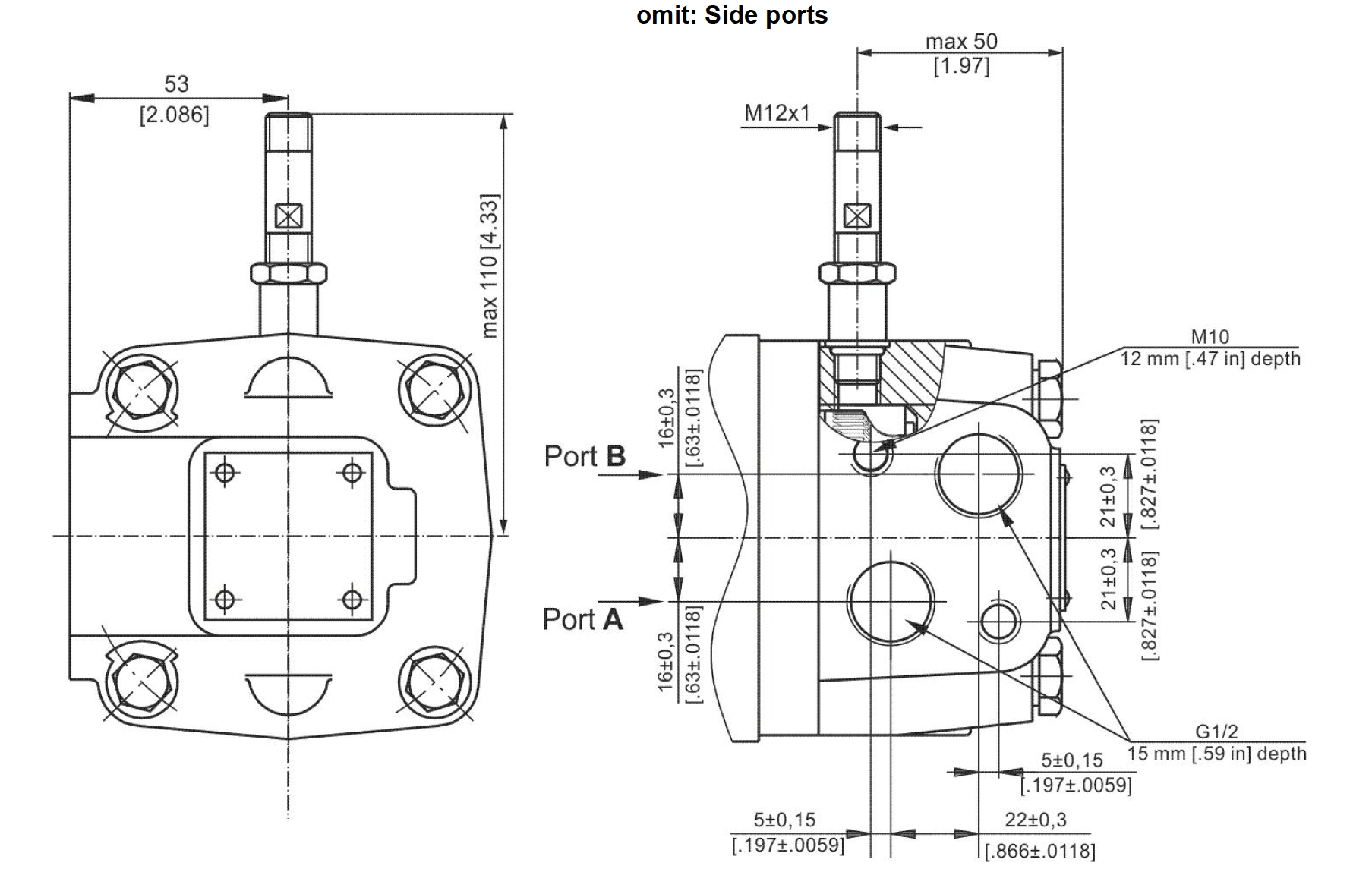

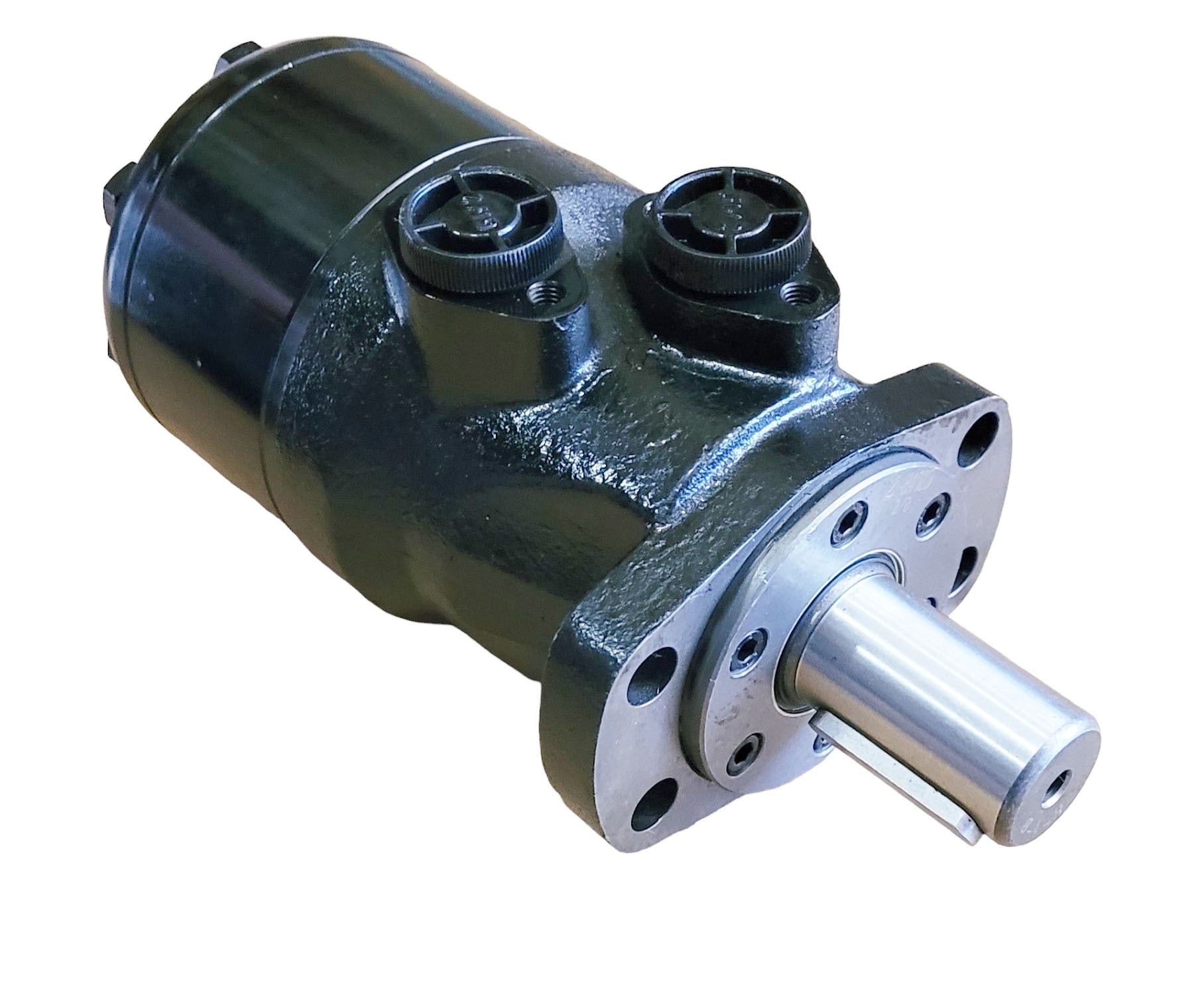

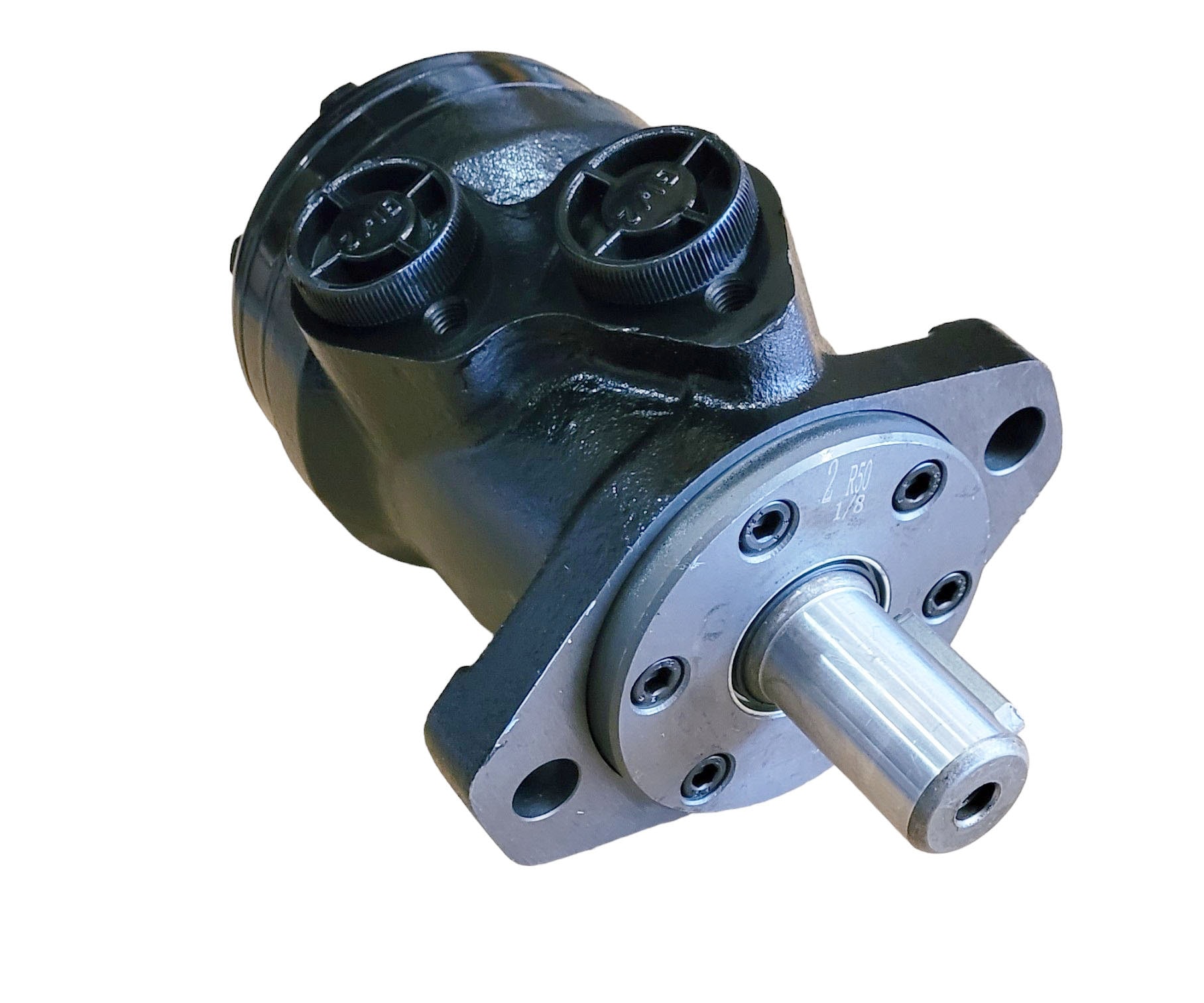

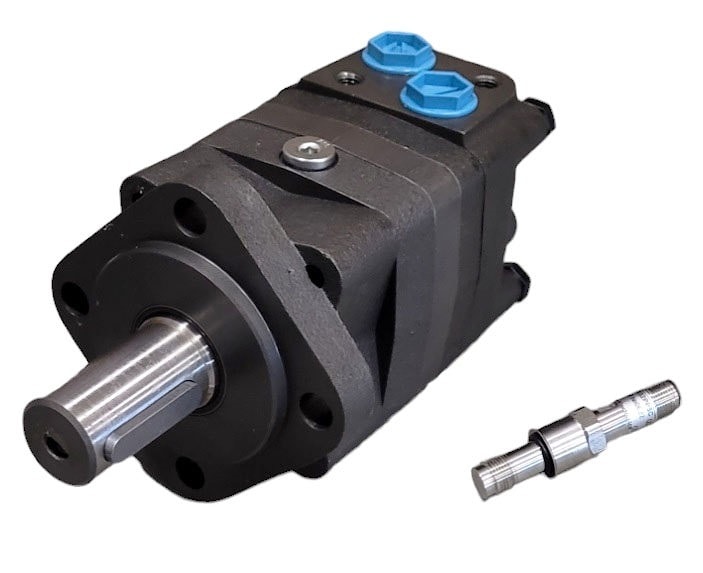

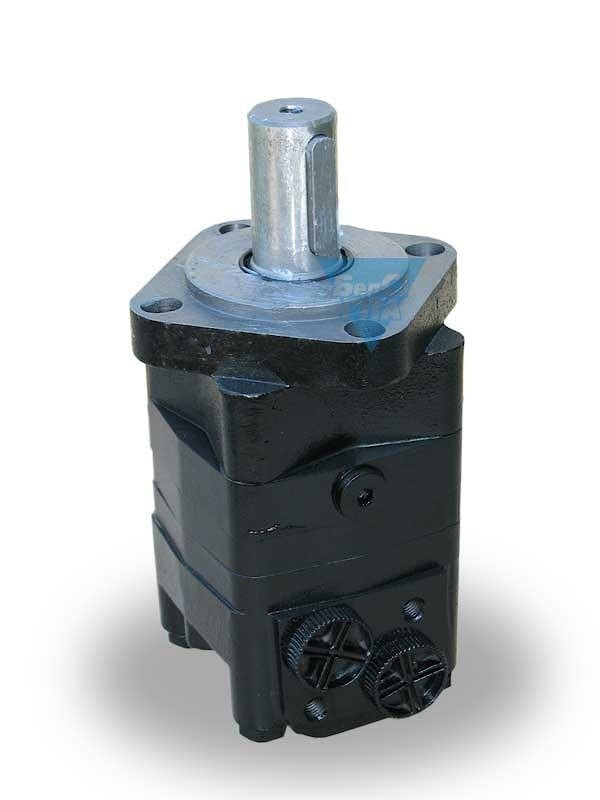

Гидромотор героторный MS 100 CRS/4 (с датчиком оборотов) с датчиком скорости

Геротор MS 100 CRS/4 с датчиком скорости представляют собой высококачественное и надежное гидравлические устройство, специально разработанное для осуществления привода с точным управлением и контролем скорости в различных гидравлических системах.
Основные преимущества:
- Высокая точность: Датчик скорости позволяет осуществлять точный контроль и регулирование скорости вращения, что особенно важно для задач, требующих высокой точности.
- Мощность и эффективность: Максимальный крутящий момент до 39 Нм и рабочий объем 100 см³/оборот обеспечивают отличные показатели мощности и эффективности.
- Прочность и долговечность: Использование высококачественных материалов и прочной конструкции гарантирует долгий срок службы и устойчивость к износу.
- Универсальность применения: Гидромоторы MS 100 CRS/4 подходят для использования в различных отраслях, включая сельское хозяйство, строительство, промышленное оборудование и станки.
- Простота установки и обслуживания: Легкость монтажа и простота в обслуживании делают эти гидромоторы удобными и практичными в использовании.
Технические характеристики:
Параметр | Значение | |
Тип | MS100 | |
Объем, см³/об | 100 | |
Макс. скорость, об/мин | Постоянная | 750 |
Интервальная* | 900 | |
Макс. крутящий момент, Нм | Постоянный | 30,5 |
Интервальный* | 39 | |
Макс. выходная мощность, кВт [л.с.] | Постоянная | 18 |
Интервальная* | 22,8 | |
Макс. перепад давления, бар | Постоянный | 210 |
Интервальный* | 275 | |
Макс. поток масла, л/мин | Постоянный | 75 |
Интервальный* | 90 | |
Макс. входное давление, бар [PSI] | Постоянное | 230 |
Интервальное* | 295 | |
Пиковое** | 300 | |
Макс. давление на выходе с дренажной линией | Постоянное | 140 |
Интервальное* | 175 | |
Пиковое** | 210 | |
Давление с разгруженным валом, бар | 10 | |
Минимальный пусковой крутящий момент, Нм при максимальном перепаде давления | Постоянный | 23 |
Интервальный* | 30 | |
Минимальная скорость, об/мин | 10 | |
Вес, кг | 10,1 |
*Интервальная работа: допустимые значения могут встречаться максимум 10% времени каждой минуты.
**Пиковая нагрузка: допустимые значения могут встречаться максимум 1% времени каждой минуты.
- Работа с переменным давлением и переменной скоростью должна исключаться одновременно.
- Рекомендуемая фильтрация согласно ISO чистота в диапазоне 20/16. Номинальная фильтрация 25 микрон или лучше.
- Рекомендуется использовать высококачественное минеральное масло гидравлическое типа HLP (DIN 51524) или HM (ISO 6743/4) с антиизносными добавками.
- Рекомендуемая минимальная вязкость масла не менее 13 мм²/с при 50°C
- Рекомендуемая максимальная рабочая температура системы - 82°C
- Для обеспечения оптимального срока службы мотора заполните его жидкостью перед нагрузкой и работайте при умеренной нагрузке и скорости в течение 10-15 минут.

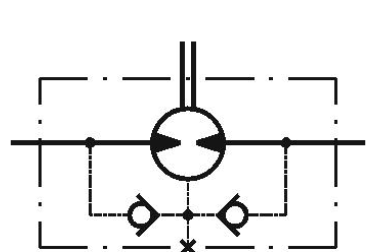

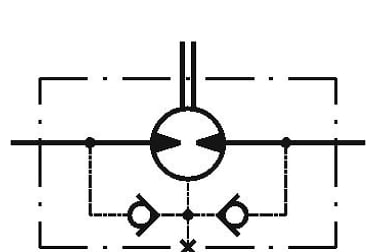

Гидравлическая схема:

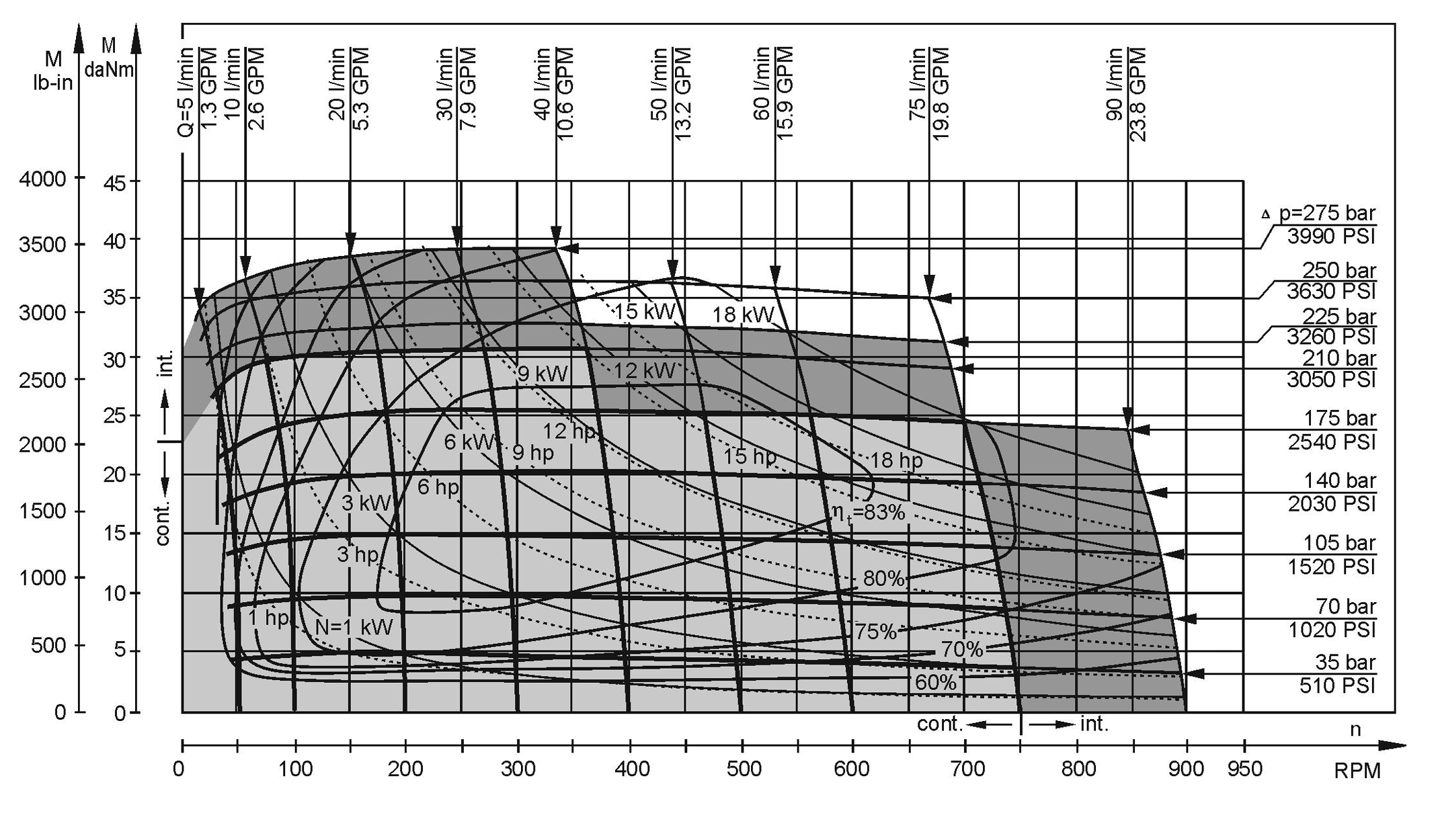

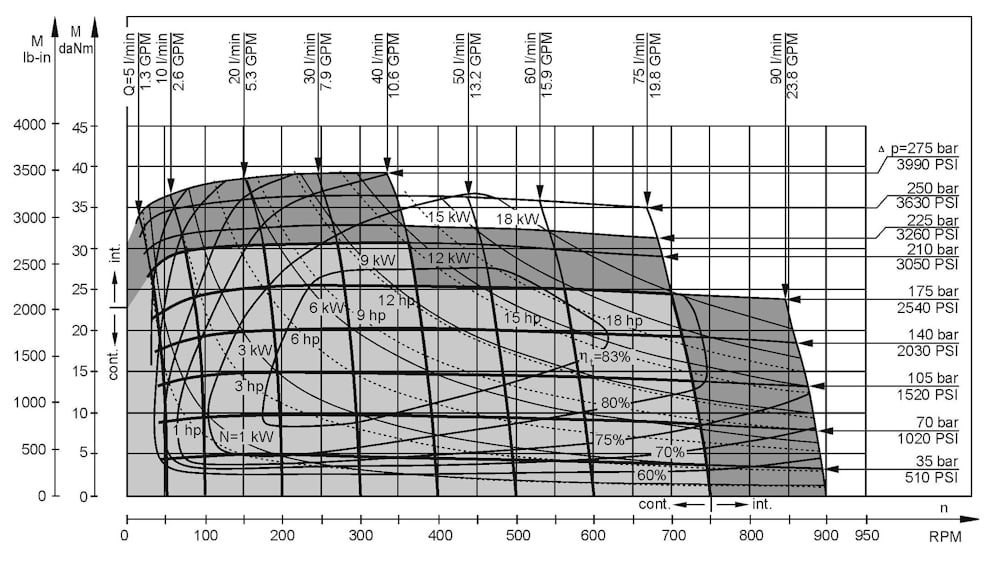

Функциональная диаграмма:
Данные функциональных диаграмм относятся к средней производительности моторов при заднем давлении 5-10 бар и масле с вязкостью 32 мм²/с при 50°C.

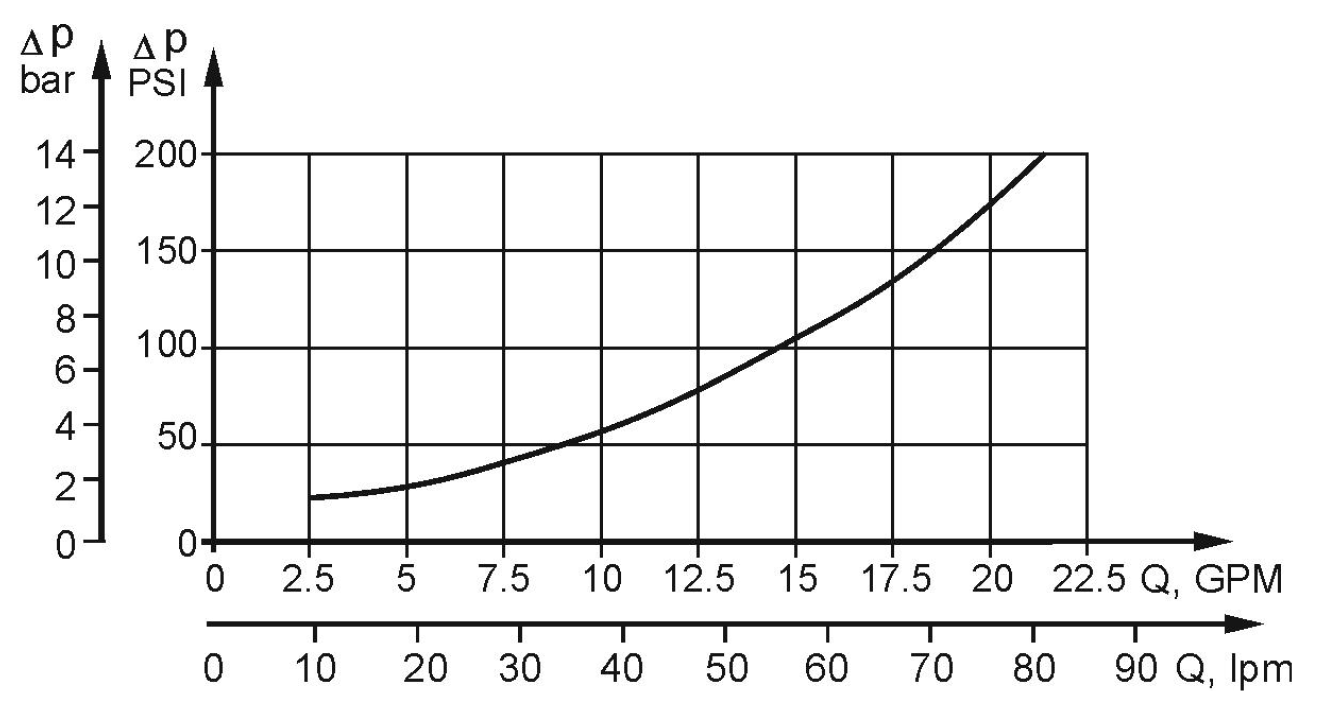

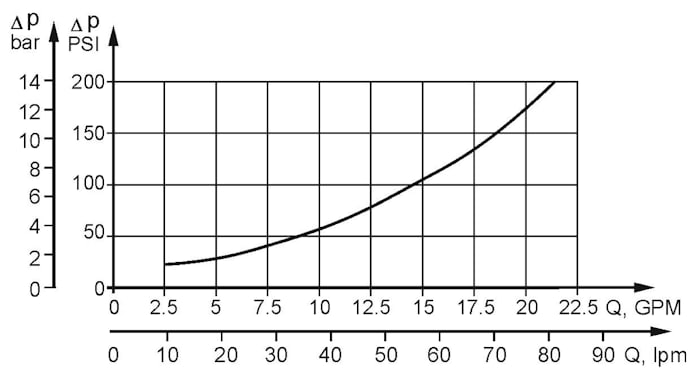

Потери давления:
Падение давления бар | Вязкость мм²/с | Поток масла в линии слива л/мин |
140 | 20 | 1.5 |
35 | 1 | |
210 | 20 | 3 |
35 | 2 |
Эта таблица отображает поток масла в линии дренажа при различных значениях падения давления и вязкости масла.

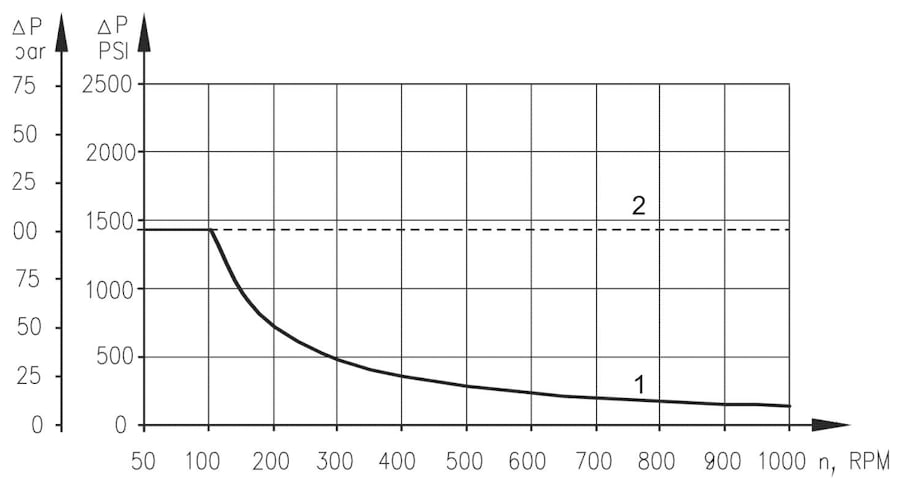

Максимальное допустимое давление уплотнения вала:
Кривая '1' показывает непрерывную работу.
Кривая '2' показывает интервальную работу.

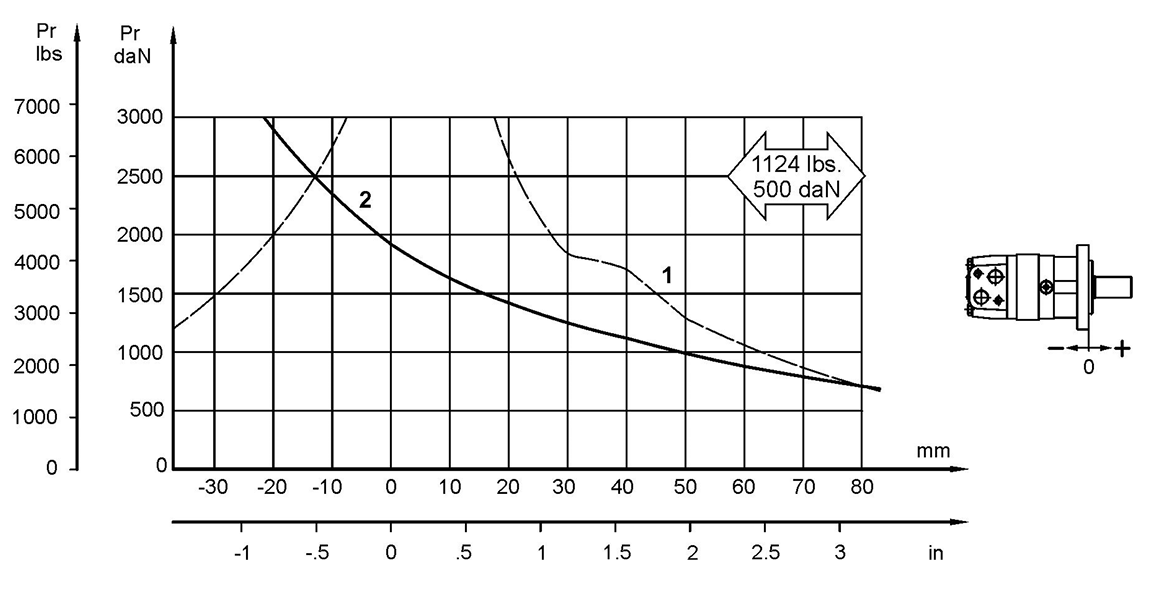

Допустимые осевые нагрузки на вал:
Кривая 1 показывает критическую радиальную осевую нагрузку. Выходной вал работает в конических подшипниках, которые позволяют высокие осевые и радиальные силы. Допустимая радиальная нагрузка на вал показана на кривой 2 для осевой нагрузки 0 Н при изменении расстояния от фланца к точке приложения нагрузки. Кривая 2 относится к ресурсу подшипника B10 в 2000 часов при 100 об/мин.
производитель
M+S hydraulics
