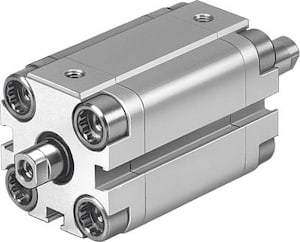

Пневмоцилиндры ISO 15552 ( ISO 6431) серия BADVU
Пневмоцилиндры двухстороннего действия с магнитным кольцом ISO 15552 серия BADVU с диаметром поршня от 16 до 100 мм и длиной хода до 1000 мм.
Стандарт ISO 15552 пришел на смену стандарту ISO 6431.По присоединительным и габаритным размерам оба стандарта совпадают.
| Параметр | 16 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 63 мм | 80 мм | 100 мм |
| Действие | Двойного действия, с одним или двумя штоками | ||||||||
| Рабочая среда | Воздух | ||||||||
| Обеспеченная стойкость к давлению | 1.5 МПа | ||||||||
| Диапазон рабочего давления | 0.12-1.0 МПа | 0.1-1.0 МПа | 0.08-1.0 МПа | 0.06-1.0 МПа | |||||
| Температура окружающей среды и рабочей жидкости | 20°C - 80°C (без замерзания) | ||||||||
| Размер порта | M5 | G1/8" | G1/4" | ||||||
| Резьба поршневого штока (внутренняя) | M4 | M5 | M6 | M8 | M10 | M12 | |||
| Резьба поршневого штока (наружная) | M8 | M10х1.25 | M12х1.25 | M16х1.5 | M20х1.5 | ||||
| Амортизация | Резиновый буфер | ||||||||

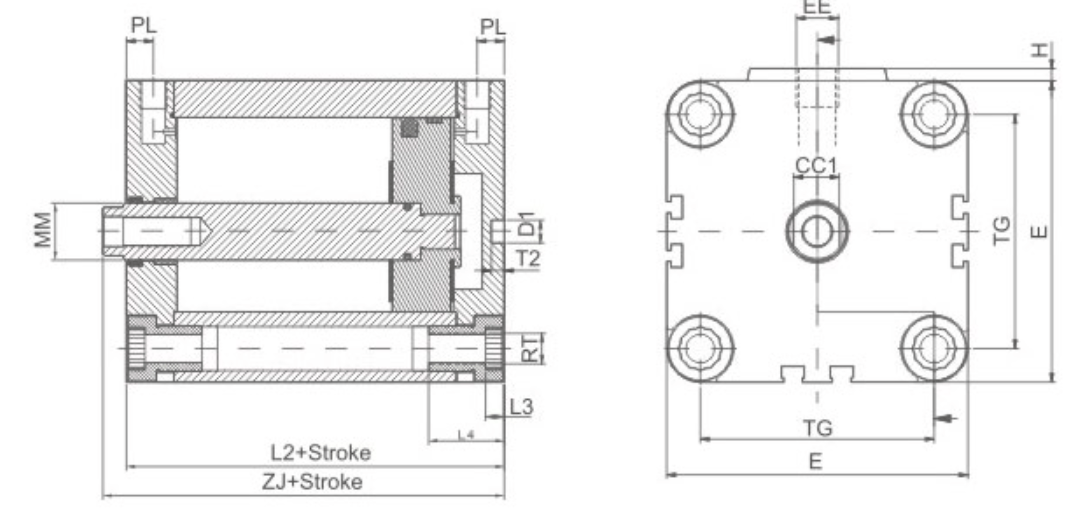

| Диаметр отверстия (мм) | D1 | E | EE | H | L2 | L3 | L4 | MM | PL | RT | T2 | TG | ZJ | CC1 |
| 16 | 6 | 29 | M5 | 1 | 38 | 4 | 18,5 | 8 | 8 | M4 | 4 | 18 | 44 | 6 |
| 20 | 6 | 36 | M5 | 1,5 | 38 | 4 | 18,5 | 10 | 8 | M5 | 4 | 22 | 43.5 | 8 |
| 25 | 6 | 40 | M5 | 1,5 | 39.5 | 4 | 18,5 | 10 | 8 | M5 | 4 | 26 | 46 | 8 |
| 32 | 6 | 50 | G1/8 | 2 | 44.5 | 5 | 22 | 12 | 8 | M6 | 4 | 32 | 51.5 | 10 |
| 40 | 6 | 60 | G1/8 | 2,5 | 45.5 | 5 | 22 | 12 | 8 | M6 | 4 | 42 | 52 | 10 |
| 50 | 6 | 68 | G1/8 | 2,8 | 46.5 | 5 | 22 | 16 | 8 | M8 | 4 | 50 | 54.5 | 14 |
| 63 | 8 | 88 | G1/8 | 4 | 50 | 6 | 26 | 16 | 8 | M10 | 4 | 62 | 56 | 14 |
| 80 | 8 | 107 | G1/8 | 4 | 56 | 6 | 26 | 20 | 8,5 | M10 | 4 | 82 | 62 | 17 |
| 100 | 8 | 128 | G1/4 | 5 | 66.5 | 8 | 26 | 20 | 10,5 | M10 | 4 | 103 | 76.5 | 22 |
