Клапан безопасности (клапан обрыва рукава) VUBA
350 бар, до 180 л/мин

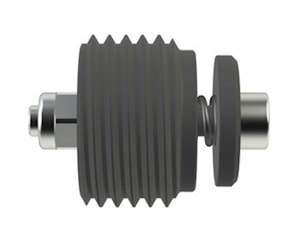

Клапан безопасности (клапан обрыва рукава) VUBA

Клапаны разрыва шланга VUBA в нормальном режиме работы позволяют потоку в обоих направлениях, не влияя на нормальную работу гидравлической системы. В случае разрыва шланга пластина соединяется с корпусом, и клапан перекрывает выходящий поток из цилиндра, фиксируя груз на своем месте. Клапаны безопасности VUBA необходимо настраивать, регулируя зазор «F». Рекомендуется настройка, соответствует расходу на 50% от максимального значения системы. Настройка может быть произведена на заводе или непосредственно у Заказчика. По желанию калиброванное отверстие на пластине позволяет медленно опускать нагрузку при закрытом клапане. Если невозможно установить клапан в цилиндр, его можно установить в линии с помощью корпусов M / F или F / F. Компоненты предохранительного клапана VUBA защищены от коррозии с помощью поверхностного фосфатирования марганцем.

Гидравлическая схема:



Технические условия:

Минеральное маслоISO 6743/4 (DIN 51524)
Вязкость15-250 mm2/s (15 to 250 cSt)
Класс чистоты рабочей жидкостиISO 4406:1999 Classe 19/17/14
Температура масла-20°C +80°C
Температура ркружающей среды-20°C +50°C
Тонкость фильтрации15 мкм
Утечки0,25 cm3/min - 5 капель/мин



Код для заказа:



* Если это значение не указано, клапаны поставляются без заводских настроек и гайки не затягиваются. Для правильной работы необходима калибровка клапана, произведенная окончательным установщиком.

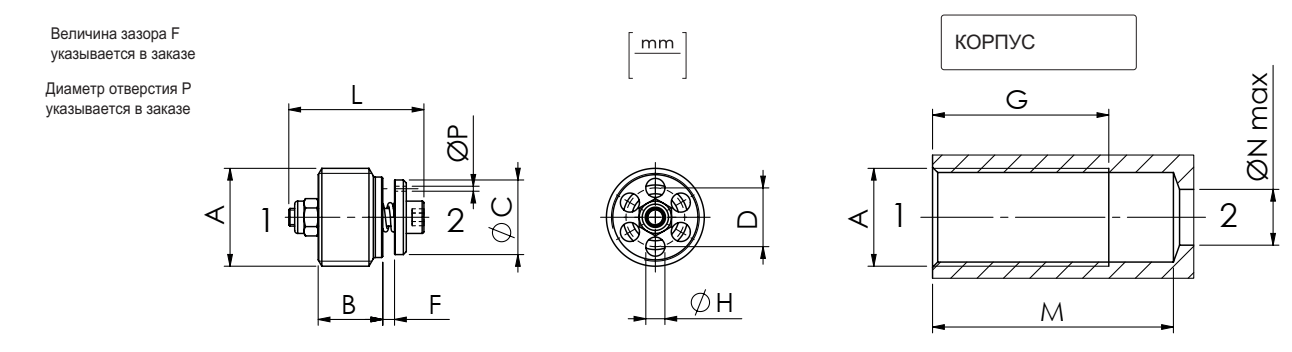

Размеры:



Технические характеристики:

ТИПAРасход,
л/мин
Макс.
давление, бар
ВCDGHLMNМомент
затяжки, Нм
Примерная
масса, кг
VUBA140BSPP1/4253508,210,48252,51935720,008
VUBA380BSPP 3/8501112,710303,2523419,530,014
VUBA120BSPP 1/280131511,533429461240,025
VUBA340BSPP 3/4150181814,5425,2345516100,054
VUBA100BSPP1180202619487406322120,1



Зависимость пропускной способности клапана от величины зазаора "F":

Предустановка
зазаора,мм
Расход л/мин, разброс +10%
VUBA140VUBA380VUBA120VUBA340VUBA100
000000
0,133493,5
0,2668187
0,3931012,725,312
0,412,71417,332,717
031618224022
0,61720,526348,527,5
0,71823315733
0,819,2253461,739
0,9203273766345
0121329407151
1,12233042,57753,5
1,22331458356
1323,732,347,788,760,7
1,424333,750,394,365,3
1,525355310070
1,625,436,455,810672,4
1,7263758,611174,8
1,826338,761,4116773
1,926,740364,212079,6
227426712482

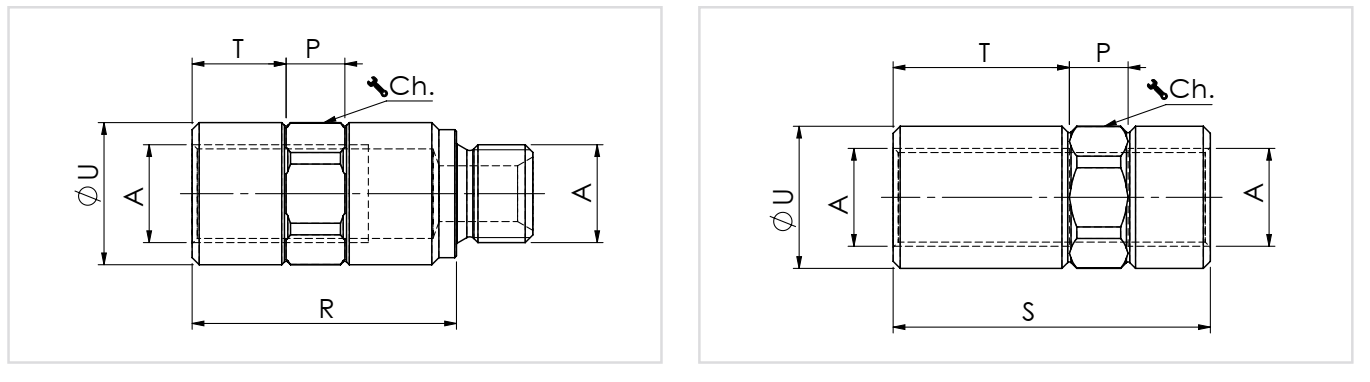

Корпуса клапанов VUBA:



Корпус М/F Копус F/F

ТИПАRPTUCh.Масса,
кг
ТИПASPTUCh.Масса,
кг
61100087BSPP 1/439101320,5190.0761100092BSPP 1/448101320,5190.09
61100088BSPP 3/845101624,5220.1061100093BSPP 3/854103024,2220.11
61100089BSPP 1/252101929,5270.170.11
61100090BSPP 3/461122335,5320.2661100094BSPP 1/2731046.529.2270.20
61100091BSPP1671525,544,5410.461100095BSPP 3/474124435.5320.27

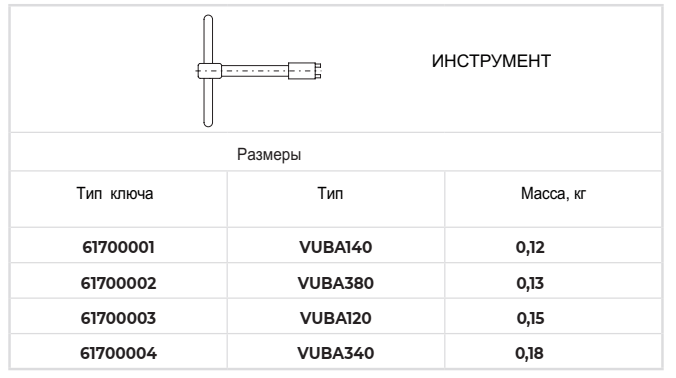

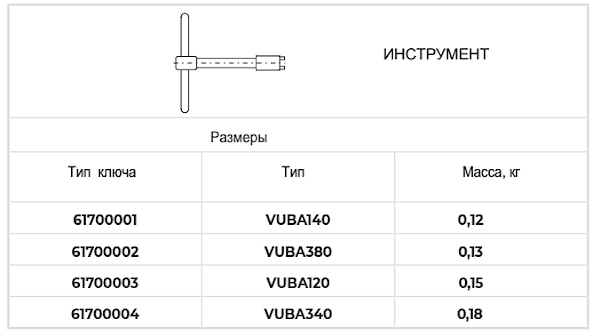

Инструменты для установки клапанов обрыва рукава:

Аналоги других производителей:

Oleodinamica Marchesini

MTC (Walvoil)

Oleoweb

Luen

Gumec

HBS

VUBA140

VB 14

VUBA140

VP 14

18A0900610200

A090201.01.00

VUBA380

VB 38

VUBA380

VP 38

18A1500610300

A090301.01.00

VUBA120

VB 12

VUBA120

VP 12

18A2300610400

A090401.01.00

VUBA340

VB 34

VUBA340

VP 34

18A2500610500

A090601.01.00

VUBA100

VB 100

VUBA100

VP 1

18A2800610600



производитель
OLEOWEB
