Клапан обратный линейный тип VU 350 бар, 650 л/мин
350 бар, 650 л/мин
Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Утечки отсутствуют

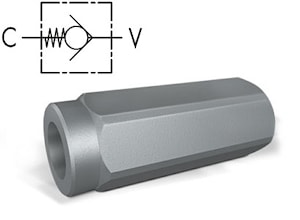

Подключение: от V к C сободный поток, от С к V заперт

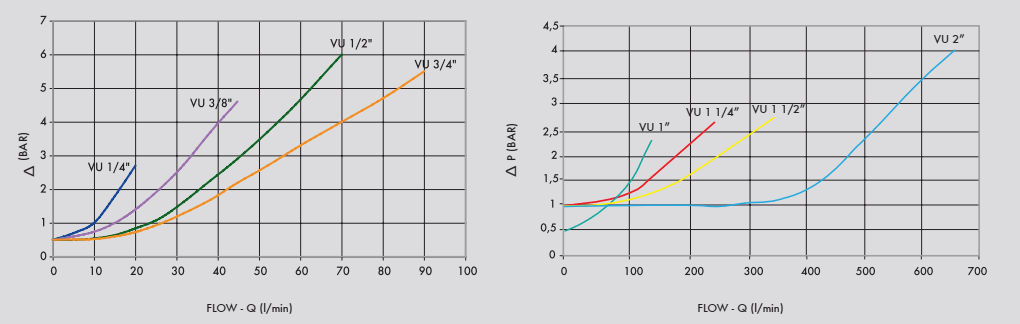

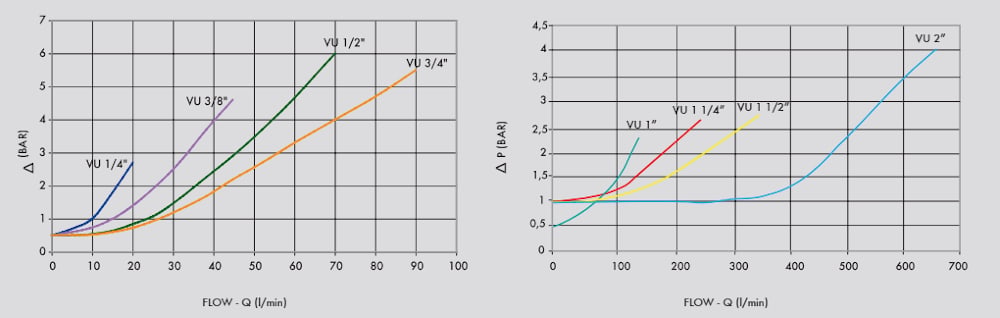

Зависимость перепада давления от расхода
| КОД | ТИП | Макс. расход, л/мин | Макс. давление, бар | Давление открытия, бар |
| V0592 | VU 1/8" | 3 | 350 | ±0,4/0,7 |
| V0590 | VU 1/4" | 20 | 350 | ±0,4/0,7 |
| V0600 | VU 3/8" | 45 | 350 | ±0,4/0,7 |
| V0610 | VU 1/2" | 70 | 350 | ±0,4/0,7 |
| V0620 | VU 3/4" | 110 | 350 | ±0,4/0,7 |
| V0630 | VU 1" | 160 | 350 | ±0,4/0,7 |
| V0631 | VU 1 1/4" | 250 | 300 | ±0,7/1 |
| V0632 | VU 1 1/2" | 350 | 300 | ±0,7/1 |
| V0633 | VU 2" | 650 | 300 | ±1 |
Пружины
| КОД | 0,4/0,7 Bar | 1 Bar | 3 Bar | 5 Bar | 8 Bar |
| VU 1/4" | V0590 | V0590/1 | V0590/3 | V0590/5 | V0590/8 |
| VU 3/8" | V0600 | V0600/1 | V0600/3 | V0590/5 | V0600/8 |
| VU 1/2" | V0610 | V0610/1 | V0610/3 | V0610/5 | V0610/8 |
| VU 3/4" | V0620 | V0620/1 | V0620/3 | V0620/5 | V0620/8 |
| VU 1" | V0630 | V0630/1 | V0630/3 | V0630/5 | V0630/8 |
| VU 1 1/4" | V0631 | V0631/3 | V0631/5 | V0631/8 | |
| VU 1 1/2" | V0632 | V0632/3 | V0632/5 | V0632/8 | |
| VU 2" | V0633 |

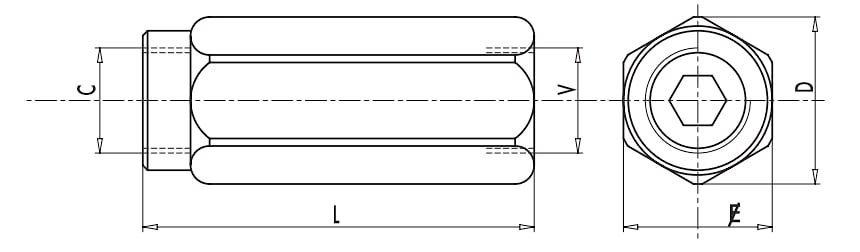

| КОД | ТИП | V-C BSP | L mm | Е mm | D mm | Масса, кг |
| Y0592 | VU 1/8" | G 1/8" | 44 | 14 | 16 | 0,038 |
| Y0590 | VU 1/4" | G 1/4" | 62 | 19 | 21 | 0,104 |
| V0600 | VU 3/8" | G 3/8" | 68 | 24 | 26,5 | 0,184 |
| V0610 | VU 1/2" | G 1/2" | 77 | 30 | 34 | 0,322 |
| V0620 | VU 1/4" | G 3/4" | 88 | 36 | 40 | 0,492 |
| V0630 | VU 1" | G 1" | 105 | 41 | 46 | 0,676 |
| V0631 | VU 1" 1/4 | G 1" 1/4 | 135 | 55 | 63 | 1,646 |
| V0632 | VU 1" 1 /2 | G 1" 1/2 | 145 | 60 | 69 | 1,950 |
| V0633 | VU 2" | G 2" | 150 | 70 | 80 | 2,726 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS |
| VU 1/8" | VUR 180 | ||||
| VU 1/4" | VUC 14 | VUR 140 | VNR-SP-14 | 13B00A003002W | A120200.01.00 |
| VU 3/8" | VUC 38 | VUR 380 | VNR-SP-38 | 13B00A003003W | A120300.01.00 |
| VU 1/2" | VUC 12 | VUR 120 | VNR-SP-12 | 13B00A003004W | A120300.03.00 |
| VU 3/4" | VUC 34 | VUR 340 | VNR-SP-34 | 13B00A003005W | A120600.01.00 |
| VU 1" | VUC 100 | VUR 100 | VNR-SP-100 | 13B00A003006W | A120800.01.00 |
| VU 1" 1/4 | VUC 114 | VUR 114 | VNR-SP-114 | 13B00A003007W | |
| VU 1" 1 /2 | VUC 112 | VUR 112 | VNR-SP-112 | 13B00A003008W | |
| VU 2" | VUR 200 |
производитель
Oleodinamica Marchesini
