Пневмогидроаккумуляторы балонные

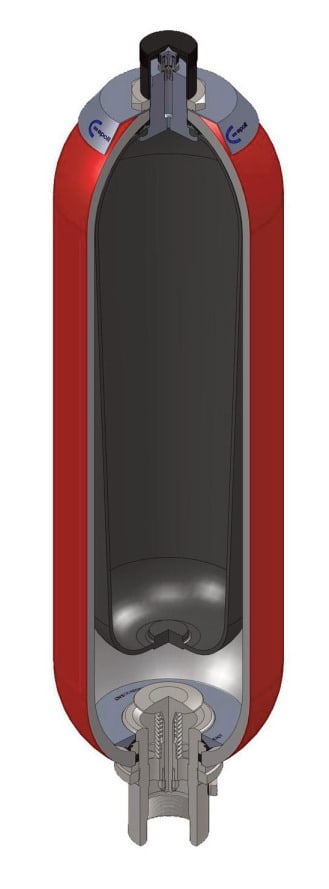

Баллонные аккумуляторы представляют собой цельнотянутый цилиндрический сосуд высокого давления из высокопрочной стали. Аккумулятор разделен на газовую и жидкостную стороны с помощью эластичного баллона, установленного внутри емкости. Баллон заполняется азотом до заданного давления газа P0 с помощью газового клапана. Когда жидкость вдавливается в аккумулятор, газ в баллоне сжимается, и, следовательно, давление увеличивается. Объем газа уменьшается, и со стороны жидкости жидкость может течь в аккумулятор. Как только давление на стороне жидкости падает ниже давления газа, аккумулятор опорожняется. Масляный клапан предусмотрен в масляном отверстии баллонного гидроаккумулятора и закрывается, когда давление на стороне газа выше, чем давление на стороне жидкости. Это предотвращает слив жидкости из баллона в масляный канал и, таким образом, от разрушения баллона. При достижении минимального рабочего давления между баллоном и объемом жидкости должен поддерживаться небольшой объем масла (примерно 10% от номинальной емкости гидроаккумулятора), чтобы баллон не ударял по клапану во время каждого процесса расширения. Газовый клапан состоит из внешних крышек, уплотнительной крышки, заправочного клапана, корпуса газового клапана и шайбы с резиновым покрытием. Эти детали можно заменять отдельно. На паспортной табличке указаны технические данные и характеристики гидроаккумулятора.
