Балонные гидропневмоаккумуляторы серии NXQ 0.4-200 литров 315 бар
0.4-200 литров
315 бар
Балонные аккумуляторы серии NXQ используются в гидросистемах для накопления энергии, стабилизации давления, компенсации емкости и поглощения пульсаций.

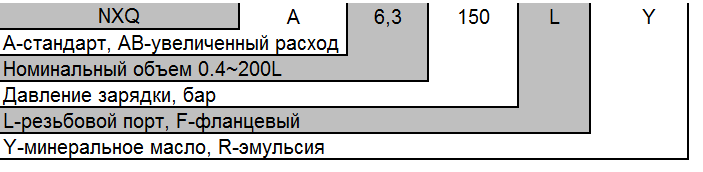

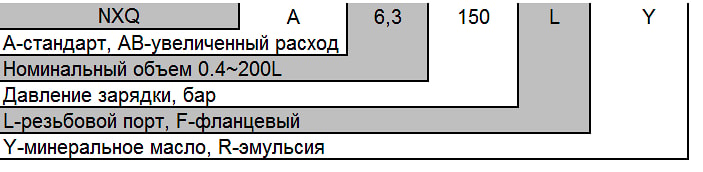

Расшифровка условного обозначения

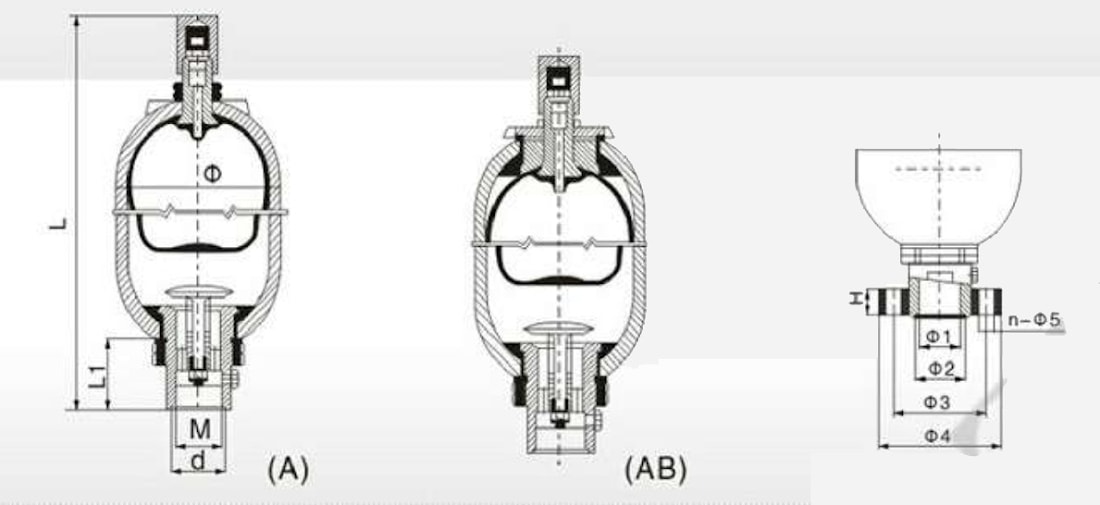

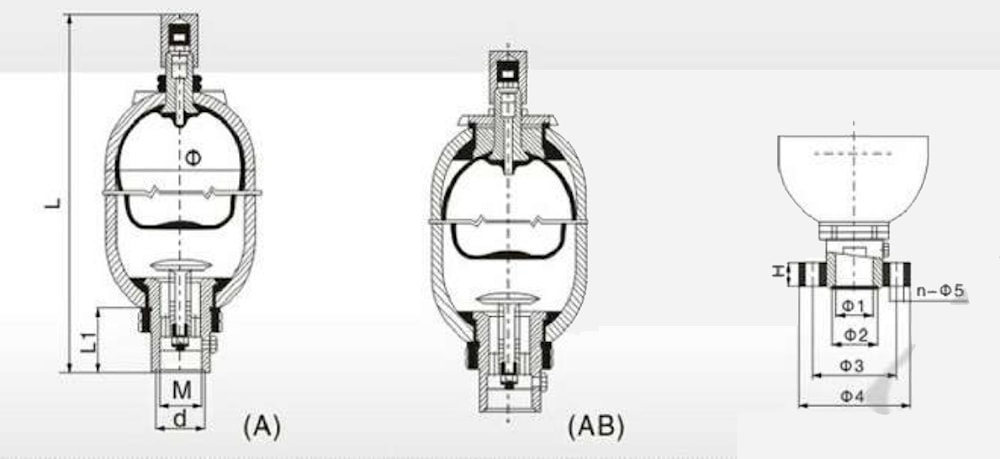

Размеры:
Азотный порт: подключение резьба наружная М14х1,5
| Размер (mm) | |||||||||||||||
| Модель | Номинальное давление | Номинальный объем, л | Тип присоединения | ||||||||||||
| M | d | Ø1 | Ø2 | Ø3 | Ø4 | n-Ø5 | L1 | H | Резьбовой | Фланцевый | Ø | Масса, кг | |||
| L | |||||||||||||||
| NXQ-*-0.4/*-L(F)-* | 10, 20, 31,5 | 0.4 | / | 260 | 270 | 3 | |||||||||
| NXQ-*-0.63/*-L(F)-’ | 0.63 | M27 x 2 | 22 | 30 | 85 | 115 | 4-Ø17 | 52 | 22 | 315 | 325 | 89 | 3.5 | ||
| NXQ-*- 1/*-L(F)-* | 1 | 430 | 440 | 4.5 | |||||||||||
| NXQ-*-1/*-L(F)--* | 1 | 330 | 340 | 114 | 5 | ||||||||||
| NXQ-’ -1.6/*-L(F)-* | 1.6 | 50 | 365 | 380 | 11 | ||||||||||
| NXQ-*-2.5/*-L(F)"* | 2.5 | M42 x 2 | 42 | 50 | 97 | 130 | 6-Ø17 | 66 | 28 | 430 | 445 | 152 | 14 | ||
| NXQ-*-4/*-L(F)-* | 4 | 540 | 555 | 16 | |||||||||||
| NXQ-*-6.3/*-L(F)-* | 6.3 | 710 | 725 | 22 | |||||||||||
| NXQ-'-10/*-L(F)-* | 10 | 70 | 650 | 665 | 38 | ||||||||||
| NXQ-* 16/*-L(F)-* | 16 | 860 | 875 | 51 | |||||||||||
| NXQ-’-20/*-L(F)-’ | 20 | M60 x 2 | 55 | 65 | 125 | 160 | 6-Ø21 | 90 | 32 | 985 | 1000 | 219 | 58 | ||
| NXQ-*-25/*-L(F)-* | 25 | 1160 | 1175 | 68 | |||||||||||
| NXQ-'-32/'-L(F)-' | 32 | 1400 | 1415 | 82 | |||||||||||
| NXQ-’-40/*-L(F)-' | 40 | 1680 | 1695 | 98 | |||||||||||
| NXQ-’-20/*-L(F)-* | 20 | 80 | 680 | 695 | 80 | ||||||||||
| NXQ-*-25/*-L(F)-* | 25 | 770 | 785 | 90 | |||||||||||
| NXQ-*-40/‘-L(F)-* | 40 | 1050 | 1065 | 118 | |||||||||||
| NXQ-*-50/*-L(F)-* | 50 | M72 x 2 | 70 | 80 | 150 | 200 | 6-Ø26 | 106 | 40 | 1230 | 1245 | 299 | 138 | ||
| NXQ-*-63/*-L(F)-* | 63 | 1470 | 1485 | 171 | |||||||||||
| NXQ - *-80/*-L(F)-’ | 80 | 1810 | 1825 | 213 | |||||||||||
| NXQ-’ - 100/*-L(F)-* | 100 | 2190 | 2205 | 253 | |||||||||||
| NXQ-* - 150/*-L(F)-* | 150 | 3125 | 3140 | 335 | |||||||||||
| NXQ-’-63/*-L(F)-* | 63 | 95 | 1170 | 1185 | 170 | ||||||||||
| NXQ-*-80/*-L(F)-* | 80 | 1395 | 1410 | 206 | |||||||||||
| NXQ-’ - 100/*-L(F)-* | 100 | 1660 | 1675 | 250 | |||||||||||
| NXQ-*-125/*-L(F)-’ | 125 | M85 x 2 | 83 | 95 | 170 | 230 | 6-Ø26 | 110 | 40 | 1990 | 2005 | 351 | 304 | ||
| NXQ-* - 150/*-L(F)-* | 150 | 2310 | 2325 | 356 | |||||||||||
| NXQ-*-160/*-L(F)-* | 160 | 2450 | 2465 | 379 | |||||||||||
| NXQ-* - 180/*-L(F)-* | 180 | 2700 | 2715 | 420 | |||||||||||
| NXQ-’-200/'-L(F)-* | 200 | 2980 | 2995 | 466 | |||||||||||
