Фильтр напорный серия FHP010/011

420 бар, до 40 л/мин

Напорный фильтр, рабочее давление 420 бар, расход до 40 л/ мин, резьбовые соединения до 3/8" BSP/NPT/SAE



Скачать подробные характеристики и размеры

Корпус фильтра (материалы)
• Голова: Чугун (тепловая химическая обработка)
• Корпус: сталь (тепловая химическая обработка)
• Перепускной клапан: AISI 316L

Давление:
• Рабочее давление: 420 бар (42 МПа)
• Испытательное давление: 630 бар (63 МПа)
• Давление разрыва: 1600 бар (160 МПа)
• Тест на усталость импульсным давлением: 1000000 циклов с переменным давлением от 0 до 420 бар (42 МПа)

Температура
• от -25 ° C до + 110 ° C

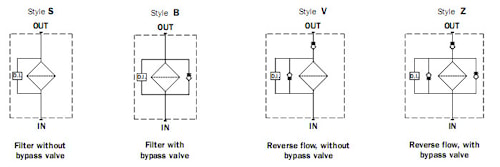

Перепускной клапан
• Давление открытия 6 бар ± 10%
• Другие давления открытия по запросу.

Фильтроэлементы:
• микрофибра фильтрующие элементы серии N: 20 бар
• элементы из микрофибры фильтр серии H: 210 бар
• Нержавеющая сталь элементы сетки серии N: 20 бар
• Поток масла снаружи внутрь.

Уплотнения
• Стандартный NBR серии
• Дополнительное FPM серии V

Вес (кг)

Длина	1	2	3	4
FHP010	2,10	2,30	2,70	3,10

Объемы (дм3)

Длина	1	2	3	4
FHP010	0,20	0,24	0,41	0,59
